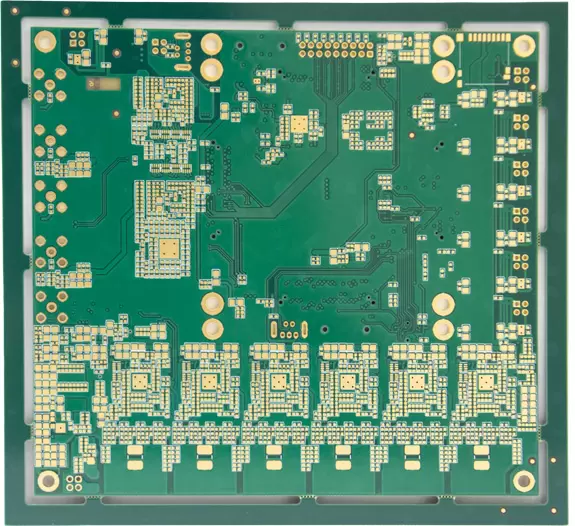

HDI-kretskort

Mikroblinda och nedgrävda vias för ultrafina kretsar

Maximerar utrymmesbesparingar och funktionell densitet

Möjliggör bättre signalintegritet med kortare anslutningar

Stöder högre lagerantal i tunnare, lättare skivstrukturer

Används i smartphones, surfplattor och bärbar elektronik

GetQuoteNowGet Quote
HDI-kretskort

Processkapacitet

SärdragTeknisk specifikation
Antal lager4–24 lager standard, 40 lager avancerad, 60 lager prototyp
HDI-byggen3+N+3, 4+N+4, valfritt lager inom FoU
PCB-tjocklek0,40 mm – 6,0 mm
Kopparvikter (färdiga)0,5 oz – 6 oz
MaterialHögpresterande FR4, halogenfri FR4, Rogers
Maximala dimensioner546 mm x 662 mm
Minsta spårvidd och avstånd0,075 mm / 0,075 mm
Minsta mekaniska borr0,15 mm
Ytbehandlingar tillgängligaHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Immersionstenn, Immersionssilver, Elektrolytiskt guld, Guldfingrar
Minimun laserborr0,10 mm standard, 0,075 mm förskjutning
Speciella processerBlind-/nedgrävda vior, vior i plattan, bakborrning, sidoplätering, försänkta hål
Varför välja SprintPCB för HDI-kretskort?
SprintPCB specialiserar sig på produktion av HDI-kretskort med laserborrade mikrovias, fina linjer och mellanrum, och avancerade stackup- strukturer som 1+N+1 till 4+N+4. Våra precisionstillverkningsprocesser säkerställer högdensitetsförbindningar, utmärkt signalintegritet och överlägsen tillförlitlighet för kompakta, snabba elektroniska applikationer.
Från prototyp till produktion – Vi stöder dig hela vägen

  • Teknisk support

  • Prototyptjänster

  • Snabb leveranstid

  • Sömlös övergång till massproduktion

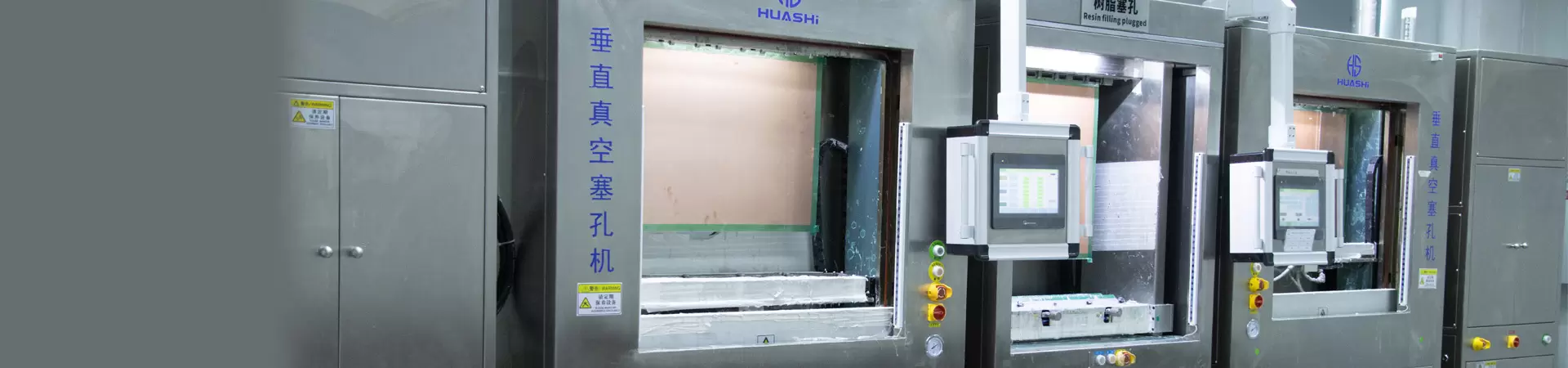

Utrustning för tillverkning av kretskort
SprintPCB använder den mest avancerade utrustningen i branschen för att tillhandahålla effektiv produktion och högkvalitativa produkter med mervärde för våra partners.

Redo att starta ditt HDI PCB-projekt?

Begär offert / Skicka din Gerber-fil

Vanliga frågor om HDI-kretskort

HDI-kretskort FAQHur väljer jag material för HDI?
Enligt den nya definitionen inom IPC-T-50M är en mikrovia en blindstruktur med ett maximalt bildförhållande på 1:1, som slutar på en målland med ett totalt djup på högst 0,25 mm mätt från strukturens infångningslandfolie till mållanden.
HDI-kretskort FAQVarför ska jag vända mig till HDI-kretskort?
Enligt den nya definitionen inom IPC-T-50M är en mikrovia en blindstruktur med ett maximalt bildförhållande på 1:1, som slutar på en målland med ett totalt djup på högst 0,25 mm mätt från strukturens infångningslandfolie till mållanden.
HDI-kretskort FAQVad är laserborrens noggrannhet?
Enligt den nya definitionen inom IPC-T-50M är en mikrovia en blindstruktur med ett maximalt bildförhållande på 1:1, som slutar på en målland med ett totalt djup på högst 0,25 mm mätt från strukturens infångningslandfolie till mållanden.
HDI-kretskort FAQHur håller HDI-kretskort nere min kostnad?
Enligt den nya definitionen inom IPC-T-50M är en mikrovia en blindstruktur med ett maximalt bildförhållande på 1:1, som slutar på en målland med ett totalt djup på högst 0,25 mm mätt från strukturens infångningslandfolie till mållanden.
HDI-kretskort FAQVad är ett HDI-kretskort?
Enligt den nya definitionen inom IPC-T-50M är en mikrovia en blindstruktur med ett maximalt bildförhållande på 1:1, som slutar på en målland med ett totalt djup på högst 0,25 mm mätt från strukturens infångningslandfolie till mållanden.
