Flerskikts-PCB

Flerskikts-PCB

Används i komplexa och högtillförlitliga applikationer Upp till 60 lager | Avancerad kretskortsteknik | Snabb leveranstid | RoHS- och UL-certifierad

homeHem > PCB-tillverkning > Flerskikts-PCB

Flerskikts-PCB

4–60 lager för ultrahög routingstäthet

Utmärkt signalintegritet och elektromagnetisk kompatibilitet

Stöd för blinda och nedgrävda vias, via-in-pad och impedanskontroll

Konstruerad och tillverkad med precision i SprintPCB:s avancerade anläggning

Används i servrar, nätverksutrustning och avancerad medicinteknisk utrustning

GetQuoteNowGet Quote

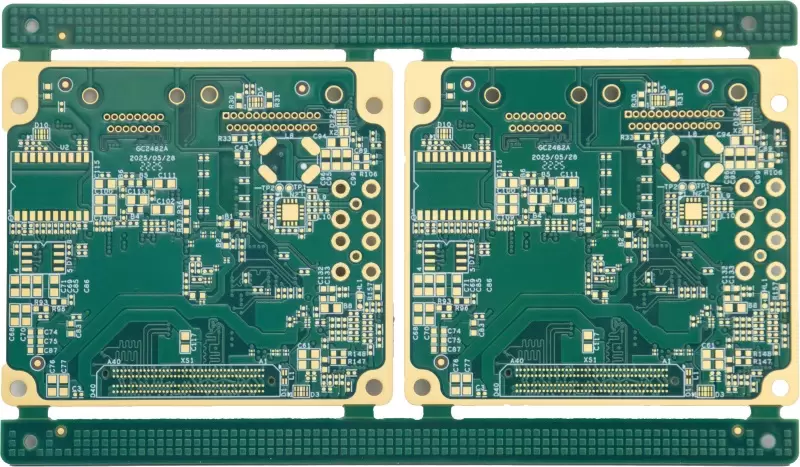

Flerskikts-PCB

Processkapacitet

SärdragTeknisk specifikation
Antal lager4–60 lager
PCB-tjocklek0,40 mm – 7,0 mm
Kopparvikter (färdiga)0,5 oz – 6 oz
MaterialHögpresterande FR4, halogenfri FR4, material med låg förlust och låg Dk
Maxmått620 mm x 720 mm
Minsta spårvidd och avstånd0,075 mm / 0,075 mm
Min. mekanisk borr0,15 mm
Ytbehandlingar tillgängligaHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Immersionstenn, Immersionssilver, Elektrolytiskt guld, Guldfingrar
Impedanskontroll±8 % tolerans
Speciella processerBlind-/nedgrävda vior, vior i plattan, bakborrning, sidoplätering, försänkta hål
Varför välja SprintPCB för flerskikts-PCB?
SprintPCB specialiserar sig på tillverkning av flerskiktade kretskort med upp till 60 lager, med stöd för höghastighets-, högfrekventa och impedanskänsliga designer. Våra toppmoderna lamineringsprocesser och avancerade tester säkerställer prestanda, tillförlitlighet och långsiktig stabilitet i dina applikationer.
Från prototyp till produktion – Vi stöder dig hela vägen

  • Teknisk support

  • Prototyptjänster

  • Snabb leveranstid

  • Sömlös övergång till massproduktion

Utrustning för tillverkning av kretskort
SprintPCB använder den mest avancerade utrustningen i branschen för att tillhandahålla effektiv produktion och högkvalitativa produkter med mervärde för våra partners.

Redo att starta ditt flerskiktade PCB-projekt?

Begär offert / Skicka din Gerber-fil

Vanliga frågor om flerskikts-PCB

Flerskikts-PCB FAQVilka material används vid konstruktionen av ett flerskikts-PCB?
Enligt den nya definitionen inom IPC-T-50M är en mikrovia en blindstruktur med ett maximalt bildförhållande på 1:1, som slutar på en målland med ett totalt djup på högst 0,25 mm mätt från strukturens infångningslandfolie till mållanden.
Flerskikts-PCB FAQHur skiljer sig ett flerskikts-PCB från ett enskikts-PCB?
Enligt den nya definitionen inom IPC-T-50M är en mikrovia en blindstruktur med ett maximalt bildförhållande på 1:1, som slutar på en målland med ett totalt djup på högst 0,25 mm mätt från strukturens infångningslandfolie till mållanden.
Flerskikts-PCB FAQHur tillverkas flerskiktade PCB:er?
Enligt den nya definitionen inom IPC-T-50M är en mikrovia en blindstruktur med ett maximalt bildförhållande på 1:1, som slutar på en målland med ett totalt djup på högst 0,25 mm mätt från strukturens infångningslandfolie till mållanden.
Flerskikts-PCB FAQVilka är fördelarna med att använda ett flerskikts-PCB?
Enligt den nya definitionen inom IPC-T-50M är en mikrovia en blindstruktur med ett maximalt bildförhållande på 1:1, som slutar på en målland med ett totalt djup på högst 0,25 mm mätt från strukturens infångningslandfolie till mållanden.
Flerskikts-PCB FAQVad är ett flerskikts-PCB?
Enligt den nya definitionen inom IPC-T-50M är en mikrovia en blindstruktur med ett maximalt bildförhållande på 1:1, som slutar på en målland med ett totalt djup på högst 0,25 mm mätt från strukturens infångningslandfolie till mållanden.
