Blandad laminat flerskiktad PCB

Blandad laminat flerskiktad PCB

Används i högfrekventa, höghastighets- och hybridapplikationer | Multimaterialuppbyggnader | Signal- och termisk optimering | Snabb leveranstid | RoHS- och UL-certifierad

homeHem > PCB-tillverkning > Blandad laminat flerskiktad PCB

Blandad laminat flerskiktad PCB

Kombinerar flera substrat (FR-4 + PTFE/Rogers) i ett kort

Balanserar kostnad och prestanda där det spelar mest roll

Möjliggör sömlös integration av höghastighets- och högfrekvenssektioner på ett enda kort

Optimerad för komplexa flerskiktsuppbyggnader med varierande elektriska och termiska krav

Används i blandade digitalstyrda och RF-kretsar

GetQuoteNowGet Quote
Blandad laminat flerskiktad PCB

Processkapacitet

SärdragTeknisk specifikation
Antal lager4–20 lager
MaterialFR4, Rogers
ProfilmetodStansning, Fräsning
Kopparvikter (färdiga)18 μm – 210 μm
FPC-tjocklek0,05 mm – 3,0 mm
Maximala dimensioner450 mm x 610 mm
Minsta spårvidd och avstånd0,075 mm / 0,075 mm
Minsta mekaniska borr0,15 mm
Ytbehandlingar tillgängligaHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Immersionstenn, Immersionssilver, Elektrolytiskt guld, Guldfingrar
Varför välja SprintPCB för flerskiktade kretskort med blandad laminat?
SprintPCB specialiserar sig på tillverkning av flerskiktade kretskort med blandade lamineringar, med kombinationer av FR4-, Rogers- och PTFE- material, för att möta krav på hög hastighet, hög frekvens och termisk prestanda. Vår exakta lamineringskontroll och materialmatchning säkerställer signalintegritet, låga förluster och långsiktig tillförlitlighet i komplexa hybridapplikationer.
Från prototyp till produktion – Vi stöder dig hela vägen

  • Teknisk support

  • Prototyptjänster

  • Snabb leveranstid

  • Sömlös övergång till massproduktion

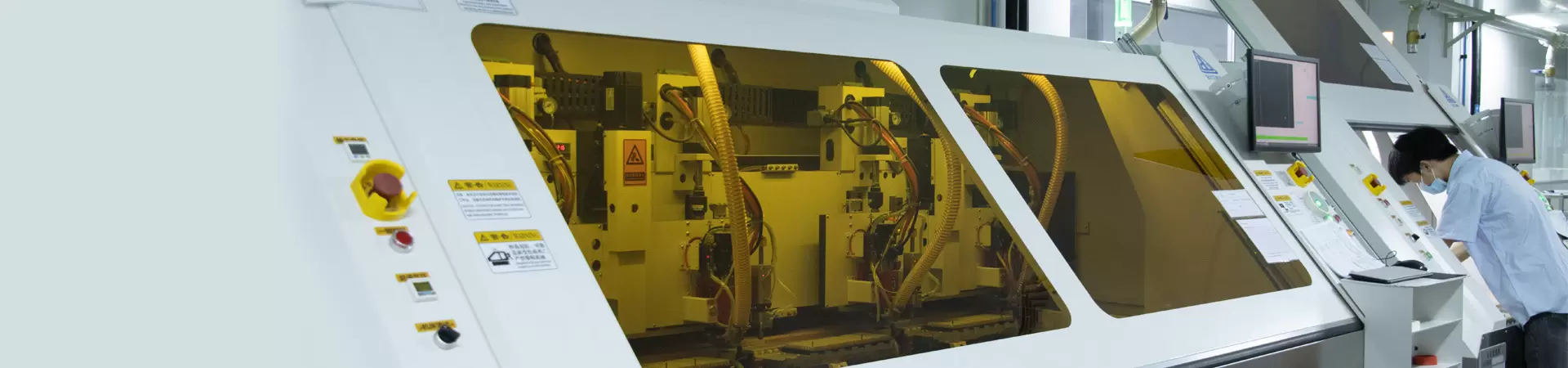

Utrustning för tillverkning av kretskort
SprintPCB använder den mest avancerade utrustningen i branschen för att tillhandahålla effektiv produktion och högkvalitativa produkter med mervärde för våra partners.

Redo att starta ditt projekt med flerskikts-PCB med blandad laminat?

Begär offert / Skicka din Gerber-fil

Vanliga frågor om flerskiktade kretskort med blandad laminat

Blandad laminat flerskiktad PCB FAQVilka är tillämpningarna för blandade laminerade flerskikts-PCB?
Blandade laminerade flerskikts-PCB används ofta i krävande applikationer inom telekommunikation, industriell styrning, medicintekniska produkter samt militära och flyg- och rymdsystem.
Blandad laminat flerskiktad PCB FAQHur tillverkas flerskiktade kretskort med blandad laminat?
Blandade laminerade flerskikts-PCB tillverkas genom att laminera lager av olika material, såsom metallbaserade substrat, keramikbaserade material och FR-4, och sedan borra och plätera vias för att sammankoppla lagren.
Blandad laminat flerskiktad PCB FAQVilka är fördelarna med flerskiktade kretskort med blandad laminat?
Fördelarna med flerskikts-PCB med blandade lamineringar inkluderar förbättrad värmehantering, ökad elektrisk prestanda, minskad vikt och förbättrad dimensionsstabilitet.
Blandad laminat flerskiktad PCB FAQVad är ett flerskikts-PCB med blandad laminat?
Ett blandat laminerat flerskikts-PCB är en typ av kretskort som kombinerar flera lager av olika material i sin laminatstruktur, vilket ger förbättrad elektrisk och mekanisk prestanda.
