Erfaren tillverkare av 10-lagers kretskort SprintPCB, guide till design, fördelar och tillämpningar
2024-10-08Reporter: SprintPCB
I takt med att elektroniska enheter utvecklas fortsätter efterfrågan på mer kompakta och sofistikerade kretskort att öka. Flerskiktade kretskort, särskilt 10-skiktade kretskort, blir allt viktigare för högpresterande, kompakta tillämpningar inom industrier som sträcker sig från telekommunikation till fordonsindustrin. SprintPCB, en ledande tillverkare av 10-skiktade kretskort , tillhandahåller pålitliga och högkvalitativa kretskortstillverkningslösningar skräddarsydda för att möta behoven hos komplexa elektroniska system. I den här artikeln kommer vi att förklara vad ett 10-skiktade kretskort är, viktiga designöverväganden, fördelarna med 10-skiktade kretskort, deras tillämpningar och varför SprintPCB är din tillverkare av flerskiktade kretskort.

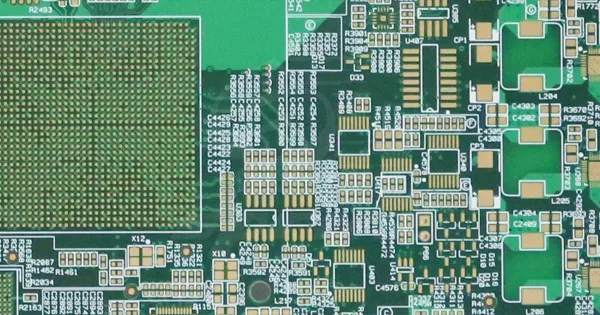

Vad är ett 10-lagers PCB?
Ett 10-lagers kretskort är ett flerskiktat kretskort som består av tio ledande lager separerade av isolerande material (dielektriska material). Skikten inkluderar signallager, effektplan och jordplan, sammankopplade med vias (vertikala sammankopplingar). Denna konfiguration gör det möjligt för kretskortet att hantera komplexa kretsar, höghastighetssignaler och förbättrad effektfördelning samtidigt som en kompakt design bibehålls. 10-lagers kretskortsuppsättningen innehåller vanligtvis följande komponenter: Signallager: Där de elektriska spåren dirigeras. Effektplan: Ansvarar för att fördela effekt över kortet. Jordplan: Säkerställer att kretsen har en stabil referensspänning och minskar elektromagnetisk störning (EMI).
Viktiga designöverväganden för 10-lagers kretskort
Att designa ett 10-lagers kretskort kräver noggrann planering och noggrannhet för att säkerställa optimal prestanda. Som en professionell tillverkare av 10-lagers kretskort säkerställer SprintPCB att vår tillverkningsprocess uppfyller alla viktiga designkrav. Nedan följer några viktiga designöverväganden:
Konfiguration av lagerstapling
Att välja rätt lageruppställning är avgörande för att uppnå önskad elektrisk prestanda. Konfigurationen av signal-, effekt- och jordplan påverkar signalintegritet, EMI-skärmning och kortets totala prestanda. I en typisk 10-lagers kretskortuppställning är det vanligt att placera signallager mellan effekt- och jordplan för att minimera brus och störningar.
Via val
Vias spelar en viktig roll för att ansluta olika lager i kretskortet. I ett 10-lagers kretskort kan användningen av blinda, nedgrävda och genomgående hål-vias optimera designen baserat på applikationens krav. Blinda vias ansluter yttre lager till inre lager utan att passera genom hela kortet, medan nedgrävda vias endast ansluter inre lager.
Signalintegritet och EMI-kontroll
Signalintegritet är en av de viktigaste designaspekterna för ett 10-lagers kretskort, särskilt i höghastighetsapplikationer. Konstruktörer måste minimera signalvägslängden, dra differentialpar noggrant och använda korrekt impedanskontroll. För att kontrollera EMI är det viktigt att bibehålla konsekventa jordplan och undvika att korsa signalvägar över delade plan.
Strömförsörjning och jordning
Korrekt strömförsörjning och jordning är avgörande för kretsens stabilitet. Dedikerade kraftplan används för att distribuera ström till olika komponenter, medan solida jordplan säkerställer minimalt spänningsfall och EMI-dämpning. SprintPCB säkerställer optimal strömfördelning genom att noggrant hantera dessa plan under tillverkningen.
Fördelar med 10-lagers PCB:er
10-lagers kretskort erbjuder flera fördelar jämfört med kretskort med lägre lager, vilket gör dem idealiska för applikationer där prestanda, tillförlitlighet och utrymme är avgörande. Som en pålitlig tillverkare av 10-lagers kretskort erbjuder SprintPCB följande fördelar i vår kretskortstillverkningsprocess:
Högre kretstäthet
Ett 10-lagers kretskort kan rymma fler komponenter och kretsar på ett mindre format. Detta är särskilt fördelaktigt för moderna enheter som kräver kompakta designer utan att offra prestanda.
Förbättrad signalintegritet
Med fler lager tillgängliga för routing kan signalspår hanteras bättre, vilket minskar överhörning och säkerställer att signalintegriteten bibehålls i högfrekventa applikationer. Detta är avgörande för applikationer som kräver exakt dataöverföring, såsom inom telekommunikation eller databehandling.
Bättre värmehantering
Flerskiktade kretskort, inklusive 10-skiktade kretskort, ger bättre värmeavledning jämfört med en- eller tvåskiktade kort. Ytterligare lager möjliggör jämnare värmefördelning, vilket förhindrar heta punkter och förlänger komponenternas livslängd.
Ökad effektleverans
Att ha dedikerade kraft- och jordplan säkerställer effektiv strömförsörjning till alla komponenter, vilket minskar effektfluktuationer och säkerställer kretsens stabilitet.
Tillämpningar av 10-lagers PCB:er
På grund av sin komplexitet och mångsidighet används 10-lagers kretskort i stor utsträckning inom olika branscher. Några av de vanligaste tillämpningarna inkluderar:
Telekommunikation
I telekomsystem, där höghastighetsdataöverföring är avgörande, ger 10-lagers kretskort den nödvändiga signalintegriteten och EMI-kontrollen för att stödja högfrekventa applikationer.
Flyg- och försvarsindustrin
Flyg- och försvarssektorerna förlitar sig på 10-lagers kretskort för deras höga tillförlitlighet och förmåga att hantera komplexa kretsar i trånga utrymmen. Dessa kretskort används ofta i radarsystem, navigationsutrustning och kommunikationsenheter.
Bilelektronik
I takt med att fordon blir smartare med avancerade förarstödssystem (ADAS) och elfordonsteknik (EV), används 10-lagers kretskort för att hantera den sofistikerade elektroniken som driver dessa system.
Konsumentelektronik
Från smartphones till spelkonsoler är 10-lagers kretskort avgörande för att leverera kompakta, högpresterande enheter. Möjligheten att integrera mer funktionalitet i en mindre formfaktor är nyckeln till att möta konsumenternas krav på tunnare och lättare enheter.
Varför välja SprintPCB som din tillverkare av 10-lagers kretskort?
SprintPCB är en professionell tillverkare av 10-lagers kretskort med många års erfarenhet av att producera högkvalitativa flerlagers-kretskort för en mängd olika industrier. Här är varför du borde välja oss:
Precisionstillverkning
SprintPCB använder avancerad utrustning och tekniker för att säkerställa att varje 10-lagers kretskort tillverkas enligt högsta kvalitetsstandard. Våra strikta kvalitetskontroller garanterar att varje kretskort fungerar tillförlitligt.
Anpassning
Vi erbjuder grundliga designgranskningstjänster och arbetar nära våra kunder för att säkerställa att deras konstruktioner realiseras korrekt. Vår tillverkningsexpertis gör det möjligt för oss att ta oss an avancerade projekt och producera kretskort skräddarsydda efter just dina behov.
Snabb leveranstid
Vi förstår vikten av att möta deadlines. SprintPCB erbjuder snabba och effektiva produktionsprocesser utan att kompromissa med kvaliteten, vilket säkerställer att dina 10-lagers kretskort levereras i tid.
Kostnadseffektiva lösningar
Som en ledande tillverkare av 10-lagers kretskort erbjuder SprintPCB konkurrenskraftiga priser utan att offra kvaliteten på våra produkter. Våra effektiva tillverkningsprocesser gör att vi kan erbjuda prisvärda lösningar som passar din budget.
