Jämförelse av ytbehandlingar på kretskort: OSP, ENIG och HASL
2024-12-19Reporter: SprintPCB
Ytbehandling är ett kritiskt steg i kretskortstillverkning och påverkar direkt prestanda, tillförlitlighet och kostnad. Bland de vanligaste ytbehandlingarna för kretskort finns OSP (Organic Solderability Preservative), ENIG (Electroless Nickel Immersion Gold) och HASL (Hot Air Solder Leveling). Varje ytbehandling är skräddarsydd för specifika tillämpningar och erbjuder unika fördelar och utmaningar. Den här artikeln ger en detaljerad utforskning av dessa processer, med fokus på deras funktioner, tillämpningar, kostnader och effekter på lödning, tillförlitlighet och lagring.

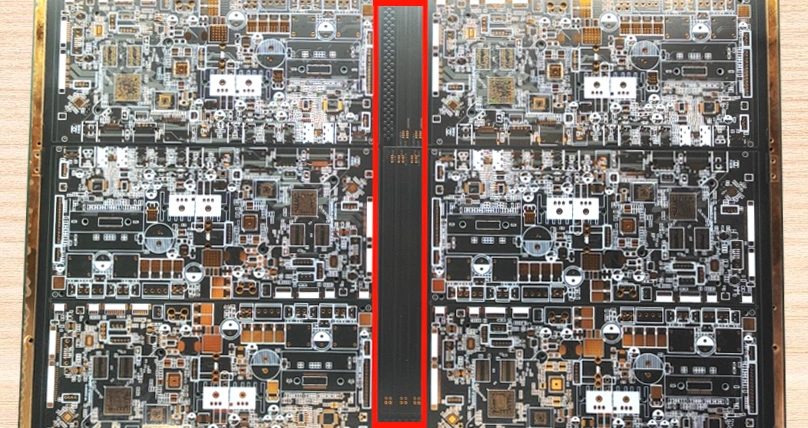

Vad är OSP (organiskt lödbarhetskonserveringsmedel)?
OSP är en vattenbaserad organisk förening som appliceras på kretskortskopparplattor för att förhindra oxidation och säkerställa lödbarhet. Den fungerar som ett tillfälligt skyddande lager som kan motstå termisk stress under montering.
OSP-fördelar:
OSP är kostnadseffektivt och miljövänligt. Det ger en extremt plan yta, vilket gör det idealiskt för HDI-konstruktioner (high-density interconnect) och finpitch-komponenter. Appliceringsprocessen är enkel och innehåller inga tungmetaller, vilket säkerställer RoHS-överensstämmelse.
OSP-begränsningar:
OSP har en begränsad hållbarhet och är känslig för miljöfaktorer som fuktighet. Dess lödbarhet försämras efter flera termiska cykler, vilket gör det mindre lämpligt för komplexa sammansättningar som kräver upprepad omlödning. Dessutom erbjuder det begränsat mekaniskt skydd jämfört med andra ytbehandlingar.
OSP-applikationer:
OSP används ofta inom konsumentelektronik, såsom smartphones, surfplattor och spelkonsoler, där kostnad och enkelhet prioriteras.

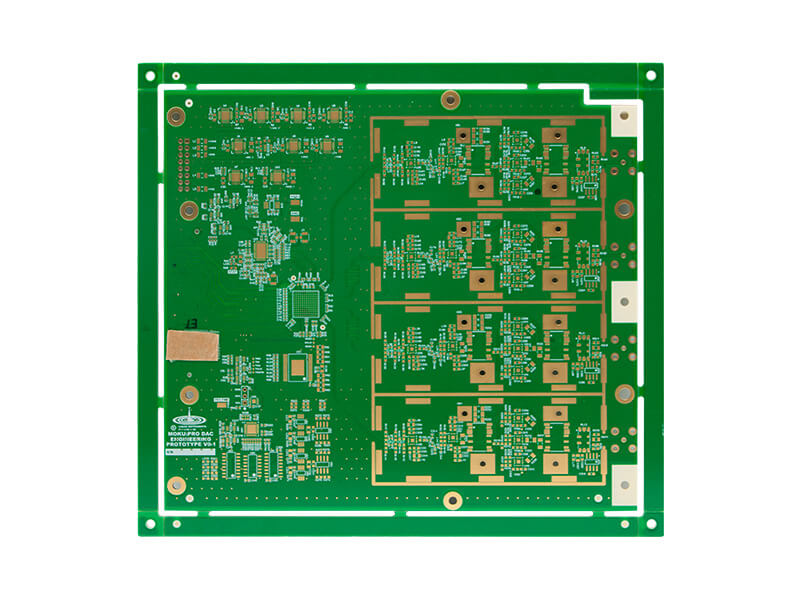

Vad är ENIG (elektrolös nickelimmersionsguld)?
ENIG är en tvåskiktsbehandling med ett baslager av nickel och ett tunt lager av guld. Nicklet utgör en barriär mot koppardiffusion, medan guldlagret förbättrar lödbarheten och förhindrar oxidation.
ENIG-fördelar:
ENIG erbjuder en plan och slät yta, vilket gör den mycket kompatibel med HDI-konstruktioner, kulnätsmatriser (BGA) och ytmonteringsteknik (SMT). Den ger utmärkt korrosionsbeständighet och lång hållbarhet. ENIGs dubbelskiktsstruktur är robust, vilket säkerställer pålitliga lödfogar och överlägsen elektrisk prestanda.
ENIG-begränsningar:
ENIG är betydligt dyrare än OSP eller HASL på grund av dess guldinnehåll och komplexa tillverkningsprocess. Felaktig nickelplätering kan leda till defekter i svarta belägg, vilket är ett betydande problem med tillförlitligheten.
ENIG-applikationer:
ENIG är det föredragna valet för högtillförlitliga industrier som flyg- och rymdteknik, medicinteknik, fordonsindustrin och telekommunikation. Det är idealiskt för applikationer som kräver exakt signalöverföring och hållbarhet.

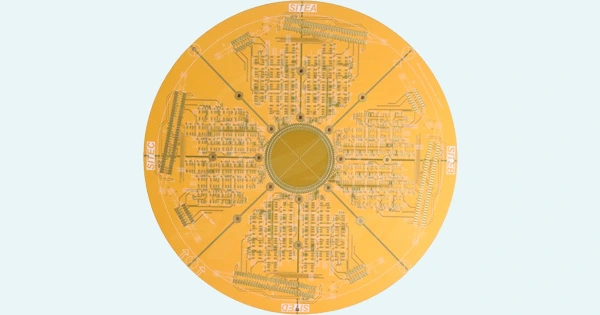

Vad är HASL (varmluftslödutjämning)?
HASL innebär att kretskortet doppas i smält lödtenn och varmluft används för att avlägsna överflödigt lödtenn, vilket lämnar en jämn beläggning på kopparplattorna. Det kan vara blyhaltigt eller blyfritt.
HASL-fördelar:
HASL är kostnadseffektivt och ger en tjock, hållbar beläggning som skyddar koppar från oxidation. Blyfria HASL-varianter uppfyller miljöföreskrifter, inklusive RoHS-efterlevnad.
HASL-begränsningar:
HASL skapar en ojämn yta, vilket kan vara problematiskt för HDI-konstruktioner och komponenter med fin pitch. Det är mindre lämpligt för moderna kretskort som kräver exakt montering. Traditionell blybaserad HASL är miljöskadlig, även om blyfria alternativ minskar detta problem.
HASL-applikationer:
HASL används ofta inom industriell elektronik, strömförsörjning och applikationer som kräver robusta mekaniska anslutningar.
Jämförelse av ytbehandlingar på kretskort : OSP, ENIG och HASL
Kostnadseffektivitet:
OSP är den mest prisvärda ytbehandlingen, vilket gör den lämplig för lågbudgetprojekt. HASL erbjuder en medelvägslösning som balanserar kostnad och hållbarhet. ENIG är den dyraste men ger oöverträffad prestanda och tillförlitlighet.
Lödbarhet och återflödestolerans:
ENIG utmärker sig i lödbarhet, även efter flera omlödningscykler. OSP är begränsat till en eller två omlödningsprocesser, eftersom dess lödbarhet försämras vid upprepad uppvärmning. HASL ger god lödbarhet men kämpar med design med hög densitet och finhöjd.
Ytjämnhet och kompatibilitet:
ENIG erbjuder en perfekt plan yta, idealisk för avancerade konstruktioner som BGA och SMT. OSP är plan men saknar den hållbarhet som krävs för högspänningsapplikationer. HASL:s ojämna yta kan hindra dess kompatibilitet med HDI-konstruktioner.
Hållbarhet och hållbarhet:
ENIG har den längsta hållbarheten och överlägsna hållbarheten. HASL ger rimlig lagringsstabilitet men kräver noggrann hantering. OSP har den kortaste hållbarheten och är känslig för miljöförhållanden.
Miljöpåverkan:
OSP och ENIG är miljövänliga och blyfria. Traditionell blyhaltig HASL är skadlig för miljön, men blyfria alternativ åtgärdar detta problem.
Att välja rätt ytbehandling för din applikation
Valet av ytbehandling beror på ditt projekts specifika behov: Välj OSP för kostnadskänsliga applikationer som kräver enkelhet och minimala termiska cykler. Välj ENIG när hög tillförlitlighet, planhet och lång hållbarhet är av största vikt. Överväg HASL för robusta mekaniska anslutningar i industriella och mindre komplexa konstruktioner. På SprintPCB erbjuder vi ett brett utbud av ytbehandlingsalternativ skräddarsydda för att möta dina applikationskrav. Våra avancerade tillverkningsmöjligheter säkerställer exakt tillämpning och jämn kvalitet, oavsett om du väljer OSP, ENIG eller HASL. Med många års expertis inom kretskortsproduktion levererar vi lösningar som balanserar prestanda, tillförlitlighet och kostnad.
