Ett kretskort (PCB) är en avgörande komponent i elektroniska enheter. Som en plattform för att ansluta och stödja elektroniska komponenter påverkar kvaliteten och prestandan hos kretskort avsevärt enheternas tillförlitlighet och funktionalitet. Som ett av de viktigaste stegen i kretskortstillverkning spelar ytbehandling en viktig roll för att säkerställa kretskortens kvalitet och tillförlitlighet. Den här artikeln kommer att fokusera på att diskutera kretskortens ytbehandlingstjocklek och dess förhållande till IPC-standarder (Institute for Printed Circuits). Ytbehandlingstjockleken avser tjockleken på ytbehandlingsskiktet, vilket är avgörande för kretskortens prestanda, tillförlitlighet och livslängd. Att säkerställa att ytbehandlingstjockleken uppfyller kraven i IPC-standarder är avgörande för att säkerställa produktkvalitet och konsekvens under tillverkningsprocessen. I följande artikel kommer vi att fördjupa oss i olika ytbehandlingsmetoder och kraven i IPC-standarder gällande kretskortens ytbehandlingstjocklek. Vi kommer att förklara arbetsprinciperna, fördelarna och tillämpningsscenarierna för varje ytbehandlingsmetod, samt ge en detaljerad översikt över IPC-standarderna som styr kretskortens ytbehandlingstjocklek. Dessutom kommer vi att erbjuda praktiska rekommendationer för att hjälpa tillverkare att implementera och kontrollera kretskortens ytbehandlingstjocklek i praktiken, vilket säkerställer produktkvalitet och prestanda.
Grundkonceptet för PCB-ytbehandling.
Ytbehandling av kretskort är en process där man applicerar ett lager av specifikt material på ytan av ett kretskort för att ge skydd, förbättra konduktiviteten, förhindra korrosion eller förbättra lödbarheten. Vanliga ytbehandlingsmetoder i kretskortstillverkningsprocessen inkluderar immersionsguld, immersionssilver, immersionstenn och ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold).Elektrolöst nickelimmersionsguld (ENIG):
ENIG är en metod för att avsätta ett lager guld på ytan av ett kretskort genom elektrolös plätering. Den använder en elektrokemisk process för att skapa ett metalliskt skyddande lager på kretskortets yta. ENIG erbjuder utmärkt konduktivitet och korrosionsbeständighet, vilket gör det till ett föredraget val för högpresterande applikationer. ENIG uppvisar också god lödbarhet, eftersom guld är en mycket lödbar metall.Elektrolöst silver (ES):
Elektrolöst silver är en metod för att avsätta ett silvermetalllager på ytan av ett kretskort genom elektrolös plätering. Det bildar en tunn silverfilm på kretskortsytan. Det uppvisar god ledningsförmåga och värmeledningsförmåga, och det är kostnadseffektivt, vilket gör det till ett alternativ i vissa tillämpningar. Elektrolöst silver används vanligtvis i högfrekventa kretsar eller högeffektsapplikationer.Varmluftslödningsutjämning (HASL):
HASL, även känt som varmluftslödutjämning, är en vanligt förekommande ytbehandlingsmetod. Den innebär att ett lager tenn appliceras på ytan av ett kretskort och varmluft används för att smälta och sprida ut det.ENEPIG (Elektrolös nickel, elektrolös palladium, immersionsguld):
ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold) är en högpresterande ytbehandlingsmetod där en tunn kompositfilm av nickel, palladium och guld sekventiellt deponeras på ytan av ett kretskort. IPC-4556-standarden täcker även kraven för ENEPIG, inklusive tjockleken på nickel, palladium och guld, samt egenskaper som värmebeständighet, korrosionsbeständighet och lödbarhet. I praktiken måste tillverkare välja lämplig ytbehandlingsmetod baserat på specifika tillämpningar och krav, och noggrant kontrollera ytbehandlingens tjocklek för att säkerställa kretskortens prestanda och tillförlitlighet. Detta innebär att man använder lämpliga processparametrar och kvalitetskontrollåtgärder, såsom noggranna materialmätnings- och inspektionsmetoder, för att säkerställa överensstämmelse med IPC-standarder.Vikten av PCB-ytbehandlingstjocklek
Tjockleken på kretskortets ytbehandling spelar en avgörande roll för lödningens tillförlitlighet, elektriska prestanda, korrosionsbeständighet, lödprocessens kapacitet och kompatibilitet. Tjockleken på kretskortets ytbehandling är avgörande för lödningens tillförlitlighet. Ytbehandlingsskikt som nedsänkt guld, nedsänkt silver och nedsänkt tenn ger en bra lödyta, vilket möjliggör korrekt vätning av lödet och bildandet av enhetliga lödfogar. Lämplig tjocklek på ytbehandlingen säkerställer lödfogarnas kvalitet, förhindrar löddefekter som lödavskalning och ofullständig fyllning av lödfogar, vilket förbättrar kretskortets lödtillförlitlighet. Kretskortets ytbehandlingstjocklek är också avgörande för elektrisk prestanda. Olika ytbehandlingsmetoder har varierande resistivitets- och konduktivitetsegenskaper. Genom att kontrollera ytbehandlingstjockleken är det möjligt att säkerställa att resistansvärdena och konduktivitetsegenskaperna faller inom det erforderliga konstruktionsområdet, vilket bibehåller kretsens normala funktionalitet och prestanda. Kretskortets ytbehandlingsskikt kan ge en skyddande barriär som förhindrar att metallspår och plattor på kretskortet reagerar med syre, fukt, kemikalier och andra element i miljön. Lämplig tjocklek på ytbehandlingsskiktet kan effektivt förbättra kretskortets korrosionsbeständighet och förlänga dess livslängd. Ytbehandlingslagret kan förbättra lödningsprocessens prestanda hos kretskort. Till exempel erbjuder ytbehandling med immersionsguld utmärkt lödbarhet och oxidationsbeständighet, vilket gör lödningsprocessen mer stabil och kontrollerbar. Lämplig ytbehandlingstjocklek kan ge lämpliga lödförhållanden och processfönster, vilket minskar förekomsten av lödfel och förbättrar produktionseffektiviteten. Olika elektroniska komponenter och enheter kan ha specifika krav på kretskortens ytbehandlingstjocklek. Att följa IPC:s (Institute for Printed Circuits) standarder och branschspecifikationer för att säkerställa att kretskortens ytbehandlingstjocklek uppfyller kompatibilitetskraven för komponenter och enheter bidrar till systemets övergripande stabilitet och prestanda. Genom att uppnå lämplig ytbehandlingstjocklek kan kretskortens kvalitet, tillförlitlighet och prestanda förbättras, samtidigt som svetsfel och kvalitetsproblem i produktionen minskas. Därför är strikt kontroll och efterlevnad av IPC:s standarder gällande krav på ytbehandlingstjocklek avgörande i kretskortstillverknings- och designprocesserna.IPC-standarder för PCB-ytbehandlingstjocklek
IPC-standarderna (Institute for Printed Circuits) är en allmänt använd serie standarder inom elektronikindustrin som styr olika aspekter av tillverkningsprocessen för kretskort (PCB). Nedan ger vi en detaljerad beskrivning av de specifika kraven och mätmetoderna som beskrivs i IPC-4552A-standarden (Immersion Gold), IPC-4553-standarden (Immersion Silver), IPC-4554-standarden (Immersion Tin) och IPC-4556-standarden (Electroless Nickel Electroless Palladium Immersion Gold, eller ENEPIG).IPC-4552A-standard (Immersion Gold):

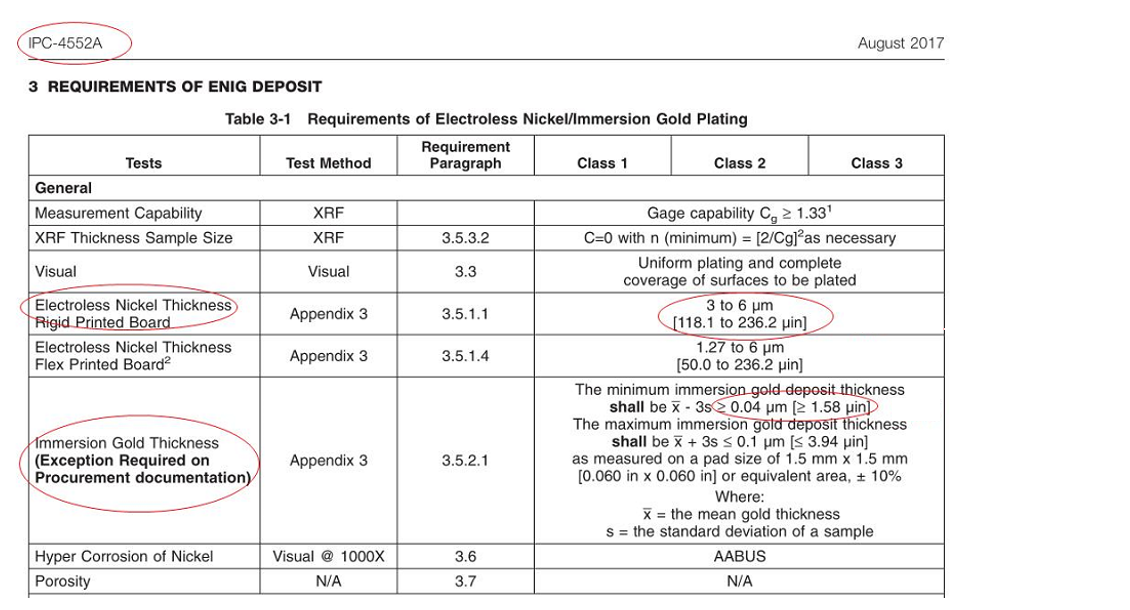

Standarden IPC-4552A specificerar kraven och specifikationerna för ytbehandling av nedsänkt guld. Den kräver en minsta tjocklek på 1,58 U för nedsänkt guldskikt, även om industrin vanligtvis följer en tjockleksstandard på 2 U. Standarden specificerar också beläggningsprestanda, värmebeständighet, korrosionsbeständighet och andra krav för nedsänkt guldskikt, med en nickeltjocklek på 3–6 μm. Mätmetoderna inkluderar användning av röntgenfluorescensspektroskopi (XRF) för att mäta metalltjockleken och undersökning och mätning av beläggningens enhetlighet och täckning genom att avlägsna beläggningen från provet och inspektera det under ett mikroskop.
IPC-4553 Standard (Immersion Silver):

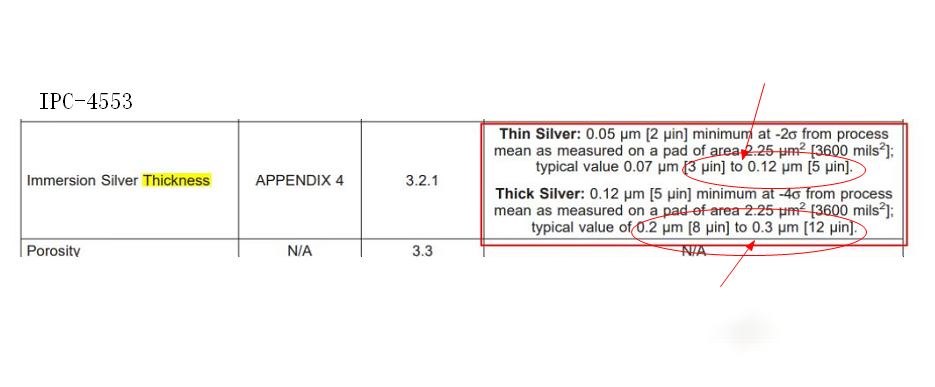

IPC-4553-standarden definierar kraven och specifikationerna för ytbehandling av immersionssilver. Tjockleken på immersionssilverskiktet delas in i tunt silver och tjockt silver. Tjockleken på tunt silver bör ligga inom intervallet 3 till 5U. Tjockleken på tjockt silver bör ligga inom intervallet 8 till 12U, vilket är vanligt förekommande inom branschen.
IPC-4554 Standard (Immersionsbleck):

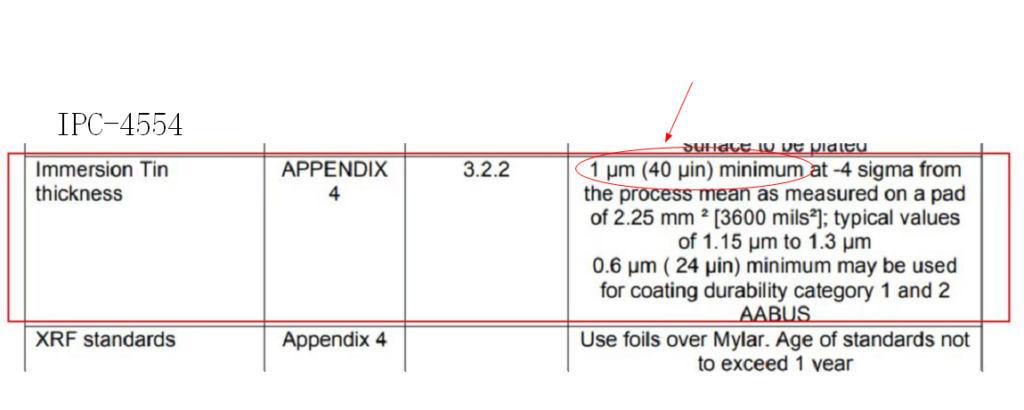

IPC-4554-standarden specificerar krav och specifikationer för ytbehandling av immersionstenn. Standarden kräver att en typisk tjocklek på immersionstennskiktet är cirka 1 μm. Den specificerar också krav för beläggningsprestanda, värmebeständighet, korrosionsbeständighet och andra aspekter av immersionstennskiktet. Mätmetoder inkluderar användning av röntgenfluorescensspektrometri (XRF) för att mäta metalltjockleken och inspektion och mätning av beläggningens enhetlighet och täckning genom att avlägsna skiktet från provet och undersöka det under ett mikroskop. Observera att även om jag har översatt informationen efter bästa förmåga, är det alltid en bra idé att konsultera den officiella IPC-4554-standarden för korrekt och detaljerad information.
IPC-4556-standarden (ENEPIG):
IPC-4556-standarden definierar krav och specifikationer för ENEPIG-ytbehandling (Electroless Nickel Electroless Palladium Immersion Gold). Standarden föreskriver att nickelskiktets tjocklek för ENEPIG ska vara mellan 3 och 6 μm, palladiumskiktets tjocklek mellan 2 och 12U och guldskiktets tjocklek ska vara lika med eller större än 1,2 μm. Standarderna specificerar också krav för beläggningens prestanda, värmebeständighet och korrosionsbeständighet hos ENEPIG-skiktet. Mätmetoder inkluderar användning av röntgenfluorescensspektroskopi (XRF) för att mäta tjockleken på nickel-, palladium- och guldskikten, samt att avlägsna beläggningen från provet och använda mikroskopi för att inspektera och mäta beläggningens enhetlighet och täckning. Dessa krav och mätmetoder som specificeras av IPC-standarderna syftar till att säkerställa kvaliteten, konsistensen och tillförlitligheten hos PCB-ytbehandlingsskikten. Genom att följa dessa standarder kan tillverkare säkerställa att PCB-ytbehandlingens tjocklek uppfyller branschstandarder och uppfyller PCB:ns prestanda- och tillförlitlighetskrav.
Hur man implementerar och kontrollerar tjockleken på PCB-ytbehandling i praktiken
Processkontroll:
Under tillverkningsprocessen för kretskort är det viktigt att strikt följa korrekta processparametrar och arbetsflöde under ytbehandlingsfasen. Detta inkluderar att kontrollera koncentration, temperatur, pH-värde och bearbetningstid för kemiska lösningar. För olika ytbehandlingsmetoder, se riktlinjerna från leverantörer eller relevanta standarder för att säkerställa att korrekta processparametrar och steg följs för att uppnå önskad ytbehandlingstjocklek.Detektion och mätning:
Använd lämpliga mätverktyg och utrustning för att detektera och mäta kretskortets ytbehandlingstjocklek. Vanliga mätmetoder inkluderar bland annat röntgenfluorescensmätningsinstrument (XRF), svepelektronmikroskop (SEM) och jonkromatografi (ICP). Säkerställ noggrannheten och kalibreringen av mätutrustningen för att få tillförlitliga och konsekventa mätresultat.Tekniska krav och standarder:
Se IPC-standarder eller relevanta branschstandarder för att förstå de tekniska kraven och specifikationerna för ytbehandlingens tjocklek. Till exempel används IPC-4552A-standarden för nedsänkt guld, IPC-4553 för nedsänkt silver, IPC-4554 för nedsänkt tenn och IPC-4556 för ENEPIG. Genom att följa dessa standarder och anta deras rekommenderade mätmetoder och krav, säkerställ att ytbehandlingens tjocklek uppfyller de specificerade kraven i standarderna.Processkontroll och dokumentation:
Under tillverkningsprocessen, implementera processkontroll och dokumentation för att säkerställa konsekvens och spårbarhet av ytbehandlingens tjocklek. Registrera processparametrar, mätresultat och inspektionsdata, och upprätta processkontrolldiagram eller dataanalys för att övervaka och kontrollera variationer i ytbehandlingens tjocklek. Vidta korrigerande åtgärder omedelbart vid behov.Utbildning och kvalitetsledning:
Ge nödvändig utbildning och vägledning till operatörer för att säkerställa deras förståelse av ytbehandlingsmetoder, processparametrar och kontrollkrav. Implementera ett effektivt kvalitetsledningssystem, inklusive internrevisioner och kontinuerlig förbättring, för att säkerställa att ytbehandlingens tjocklek uppfyller kvalitetsstandarder och för att åtgärda eventuella problem eller avvikelser.Leverantörsval och samarbete:
Att välja pålitliga leverantörer och samarbeta med dem är avgörande. Leta efter leverantörer med erfarenhet och expertis av att tillhandahålla ytbehandlingstjänster som uppfyller dina krav. Samarbeta nära med dina leverantörer för att säkerställa att de förstår och uppfyller dina krav på ytbehandlingstjocklek. Att etablera en stabil leveranskedja är avgörande för att upprätthålla en jämn kvalitet. I den här artikeln har vi diskuterat sambandet mellan ytbehandlingstjocklek på kretskort och IPC-standarder. Genom att få en djupare förståelse för vanligt förekommande ytbehandlingsmetoder som nedsänkningsguld, nedsänkningssilver, nedsänkningstenn och ENEPIG har vi insett den avgörande vikten av korrekt ytbehandlingstjocklek för att säkerställa kretskortens kvalitet och prestanda. Att följa IPC-standarder är nyckeln till att säkerställa enhetlighet och överensstämmelse med kretskortens ytbehandlingstjocklek. Sammanfattningsvis är det avgörande att förstå IPC-standarder och implementera lämpliga kontrollåtgärder för att säkerställa att kretskortens ytbehandlingstjocklek uppfyller kraven i IPC-standarder. Först då kan vi uppnå högkvalitativa, pålitliga kretskort som uppfyller kraven inom olika tillämpningsområden.
