Utforska ytbehandlingsprocesser för kretskort: ENIG:s mysterier och utmaningar

2023-08-10Reporter: SprintPCB

Inom elektroniktillverkning är kretskort (PCB) viktiga grundläggande komponenter som spelar en avgörande roll för att ansluta och stödja elektroniska element. För att säkerställa kretskortens prestanda och tillförlitlighet är ytbehandlingsprocesser dock av största vikt. Bland många ytbehandlingstekniker kommer vi idag att fokusera på "Electroless Nickel Immersion Gold (ENIG)" och utforska dess mysterier, fördelar och utmaningar inom kretskortstillverkning.

gåta

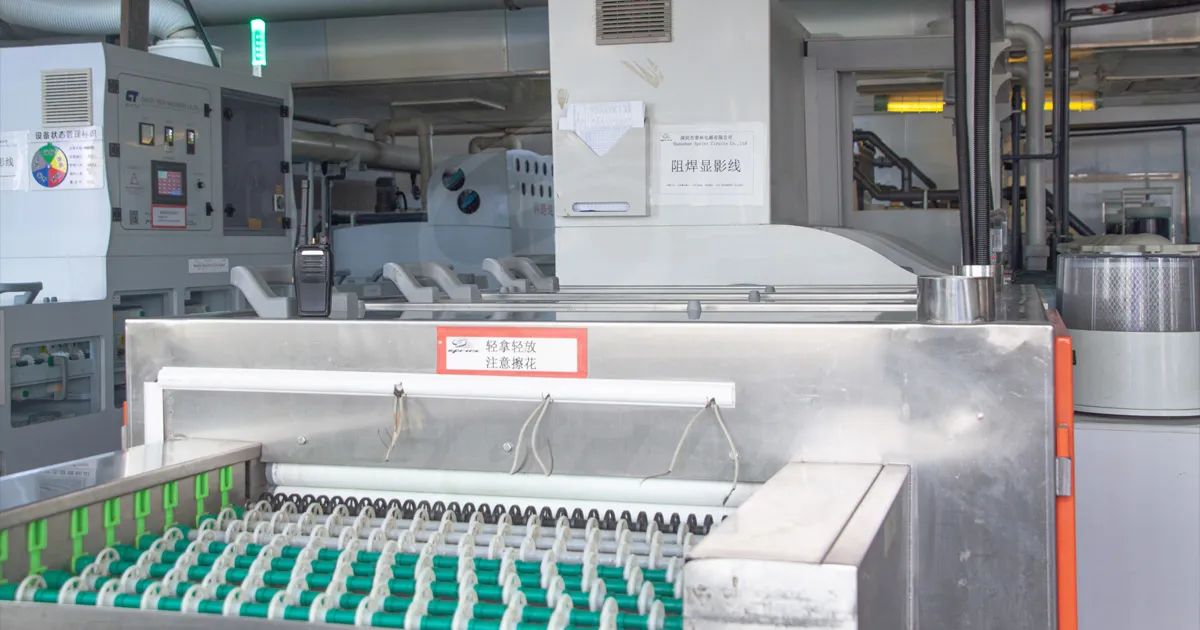

Elektropläteringsprocess för immersionsguld

Immersionsguldprocessen, även känd som immersionsnickel-guld eller kemisk nickel-guld, är känd för sina unika egenskaper och breda användningsområden. I denna process appliceras först ett nickellager med lämplig tjocklek på kretskortets ytledare genom kemiska metoder. Därefter appliceras ett guldlager med en specifik tjocklek (vanligtvis 0,025-0,075 mikrometer) på nickelskiktet. Denna procedur ger inte bara utmärkt planhet åt lödplattans yta utan bildar också ett skyddande lager på ytan och sidorna. Detta underlättar inte bara lödningen utan möjliggör också olika former av bindning eller trådbindning, vilket ger större möjligheter för anslutning av elektroniska komponenter.

Fördelar med elektrolöst nickelimmersionsguld (ENIG): Planhet och mångsidighet

ENIG-processen (Electroless Nickel Immersion Gold) utmärker sig inom kretskortstillverkning tack vare sin utmärkta planhet och mångsidighet. Lödplattans planhet är en avgörande faktor för att säkerställa stabil anslutning och prestanda hos elektroniska komponenter. Dessutom bidrar en plan lödplattayta till att minska lödspänningen och förbättra tillförlitligheten hos elektroniska produkter. ENIG-processen använder exakta kemiska metoder för att jämnt avsätta lager av nickel och guld på lödplattans yta, vilket resulterar i en slät och plan yta. Lödplattans planhet är avgörande för olika typer av anslutningar, särskilt vid tillverkning av mikroelektroniska enheter och integrerade kretsar med hög densitet. Oavsett om det är traditionell lödning, mer komplex bump bonding eller trådbonding, ger ENIG-processen (Electroless Nickel Immersion Gold) en idealisk grund för dessa anslutningsmetoder. Under svetsning säkerställer en plan yta jämn fördelning av lödtenn, vilket resulterar i mer tillförlitliga lödfogar och anslutningar. Vid överlappsvetsning eller metalltrådssvetsning ger lödmaskens jämnhet en stabil stödplattform för tråden, vilket säkerställer exakt positionering av lödfogar och högkvalitativa anslutningar. Dessutom kan det nedsänkta guldskiktet, som en överlägsen skyddande beläggning, bilda en robust barriär på ytan och sidorna av lödplattan, vilket effektivt isolerar den från externt syre, fuktighet och kemiska ämnen. Detta förlänger inte bara lödplattans livslängd utan förbättrar också komponenternas stabilitet och tillförlitlighet. I extrema miljöer som hög temperatur, hög luftfuktighet eller korrosiva gasmiljöer är det nedsänkta guldskiktets skyddande roll särskilt anmärkningsvärd, vilket ger elektroniska komponenter en stark motståndsförmåga. Nedsänkningsprocessen förbättrar inte bara lödplattornas planhet, vilket förbättrar lödkvaliteten och anslutningsstabiliteten, utan ger också större applikationsflexibilitet för kretskort. Oavsett om man använder traditionella lödmetoder eller mer avancerade anslutningstekniker kan nedsänkningsprocessen erbjuda en solid grund som möjliggör utmärkt prestanda inom olika områden.

Utmaningar som Immersion Gold står inför

Även om immersionsguldtekniken verkligen erbjuder många fördelar inom kretskortstillverkning, kommer den också med en rad utmaningar.

Hantverkets komplexitet

Den invecklade och komplicerade tillverkningsprocessen. Komplexiteten i elektropläteringsprocessen uppstår från flera viktiga steg i dess tillverkning. För det första kräver avsättningen av nickel strikt kontroll av parametrar som temperatur, koncentration och ström för att säkerställa nickelskiktets enhetlighet och kompakthet. Därefter kräver utbytet av guldskiktet exakt kontroll av tid och koncentration för att undvika överdriven eller otillräcklig guldskiktstjocklek. De noggranna kraven i dessa steg gör tillverkningsprocessen invecklad, vilket kräver högspecialiserad utrustning och teknisk support, vilket ökar svårigheten och komplexiteten i tillverkningen.

Kostnadsöverväganden

Höga tillverkningskostnader. Elektropläteringsprocessens komplexitet leder direkt till en ökning av tillverkningskostnaderna. För att säkerställa att varje steg uppfyller standarderna måste tillverkare investera betydande mängder arbetskraft, utrustning och tid. Kraven på exakt kontroll innebär också större investeringar i underhåll och kalibrering av utrustning. Dessutom utövar de dyra materialen som krävs för elektropläteringsprocessen, såsom guld- och nickelsalter, en viss press på tillverkningskostnaderna. Därför, även om elektropläteringsprocessen kan ge högkvalitativ ytbehandling av kretskort, begränsar dess höga tillverkningskostnader dess utbredda tillämpning i vissa sammanhang.

Problem med underplätering och penetrerande plätering

Potentiella risker med tillverkningsfel. Under specifika förhållanden kan elektropläteringsprocessen stöta på problem med underplätering och penetrerande plätering, vilket kan leda till allvarliga defekter i kretskortstillverkningen. Underplätering avser ofullständig avsättning av tillräckliga nickel- eller guldlager på kretskortsledarens yta, vilket resulterar i instabila eller till och med misslyckade anslutningar av elektroniska komponenter. Å andra sidan innebär penetrerande plätering infiltration av metalljoner i icke-ledande områden, vilket potentiellt kan leda till kortslutningar eller andra problem. Förekomsten av dessa problem kan medföra större osäkerhet i tillverkningsprocessen, vilket kräver strängare kvalitetskontroll och detekteringsmetoder för att förhindra potentiella defekter.

Fosforinnehåll i nickelplätering

Att beakta vid speciella tillämpningar. I nickelpläteringsprocessen innehåller nickelskiktet 6–9 % fosfor, vilket kan ge upphov till vissa problem för specifika tillämpningar. Till exempel kan närvaron av fosfor i vissa högfrekventa kretsar potentiellt störa signalöverföringen. Dessutom kan närvaron av fosfor begränsa lämpligheten för nickelpläteringsprocessen för tillämpningar med strikta krav på materialsammansättning. Därför måste tillverkare, när de väljer en ytbehandlingsprocess, balansera fosforinnehållets inverkan på slutproduktens prestanda. Trots dessa utmaningar inom kretskortstillverkning förväntas nedsänkning av guld gradvis övervinna dessa problem med kontinuerlig teknikutveckling och pågående processoptimering. I framtiden, med introduktionen av nya material, ny teknik och förbättringar i tillverkningsprocessen, är nedsänkning av guld redo att förbättra sin tillförlitlighet och användbarhet, vilket ger större utvecklingsmöjligheter för elektroniktillverkningsindustrin.

Black Pad-effekten: Dechiffrering av nickelpassiveringsfenomenet

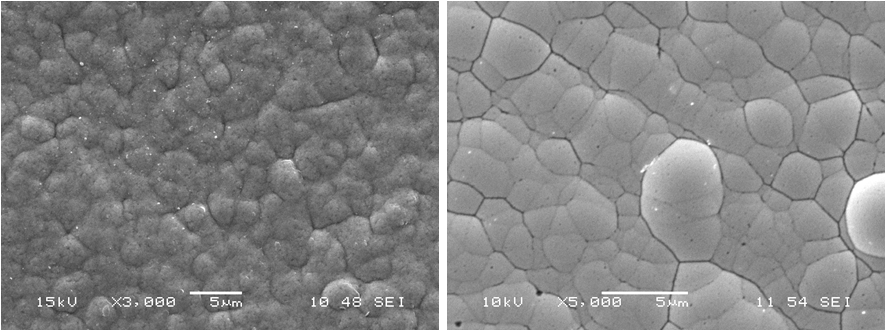

Black-Pad-Effekten-Att-Dechiffrera-Nickel-Passiveringsfenomenet

I tillverkningsprocessen för kretskort inom elektroniken erbjuder den elektrolösa nickelprocessen, som en del av ytbehandlingen, en idealisk plattform för lödning och anslutning. Men precis som i många vanliga fall av tekniska tillämpningar är processen med elektrolös nickelplätering inte utan brister. En av de anmärkningsvärda problemen är "svartfläckseffekten", ett mystiskt fenomen som är direkt relaterat till processens tillförlitlighet och stabilitet. Svarta plåteffekten hänvisar till ett fenomen med nickelpassivering, som främst inträffar vid gränssnittet mellan nickel och guld. Enkelt uttryckt inträffar detta eftersom nickelskiktet kan genomgå överdriven oxidation under vissa förhållanden, vilket bildar ett tätt lager av nickeloxidfilm, vilket resulterar i ett svart utseende på lödplåtsytan. Detta kan ha betydande konsekvenser för kretskortstillverkning och komponentanslutningar, såsom försämrad komponentvidhäftning till lödplåten, minskad lödfogkvalitet och till och med potentiella problem med komponentlossning. Mekanismen för svarta plåteffekten är ovanligt komplex och involverar interaktioner mellan olika kemiska och fysikaliska processer. Forskare har under sin forskning upptäckt att det finns många faktorer som påverkar svarta plåteffekten, inklusive nickelskiktets tjocklek, morfologin hos metallövergångsgränssnittet och skillnaderna i kristallstrukturer mellan nickel och guld. Dessutom kan processparametrar och miljöförhållanden också påverka den svarta skiveffekten. Trots de komplexa mekanismerna bakom den svarta dynaeffekten har denna utmanande fråga väckt starkt intresse bland forskare, vilket har drivit deras kontinuerliga utforskning inom området för ytbehandling av kretskort. Genom djupgående forskning söker forskare flitigt stabila och tillförlitliga lösningar för att mildra eller eliminera effekterna av den svarta dynaeffekten. Under de senaste decennierna har forskare föreslagit många metoder för att hantera den svarta dynaeffekten, såsom att optimera tillverkningsprocessen för nickelskikt, justera strukturen hos metallgränssnitt och till och med utforska nya legeringsmaterial. Dessa ansträngningar har inte bara bidragit till att förbättra tillförlitligheten i kretskortstillverkning utan har också öppnat upp nya möjligheter för framsteg inom elektronikområdet. Som en integrerad del av ytbehandling av kretskort spelar immersionsguldprocessen en oumbärlig roll inom elektronikområdet. Den ger en slät lödyta för anslutning av elektroniska komponenter och spelar en avgörande roll för att skydda komponenter från oxidation och korrosion. Den komplexa processen och de utmanande problemen kräver dock också att vi kontinuerligt utforskar och förnya oss för att säkerställa elektronikindustrins tillförlitlighet och stabilitet. Genom en djup förståelse av immersionsguldprocessen,vi kan bättre förstå vetenskapen och tekniken bakom kretskortstillverkning och bidra med en blygsam insats till utvecklingen av elektroniksektorn.
