Att uppnå excellens inom kretskortsmontering: 9 hemligheter till felfri produktion

2023-06-27Reporter: SprintPCB

Inom elektronikindustrin är montering av kretskort (PCB) en kritisk process. Högkvalitativ kretskortsmontering säkerställer inte bara produktens tillförlitlighet och prestanda utan förbättrar även produktionseffektiviteten och minskar kostnaderna. Att uppnå högsta kvalitet inom kretskortsmontering är dock ingen lätt uppgift. Den här artikeln kommer att avslöja 9 hemligheter som hjälper dig att uppnå felfri produktion i kretskortsmonteringsprocessen.

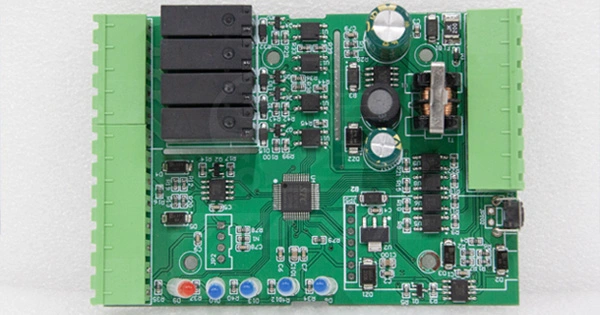

Kretskortsmontering 1

Hemlighet 1: Vikten av designoptimering och DFM (Design for Manufacturing)

Vid kretskortsmontering spelar designoptimering och principerna för Design for Manufacturing (DFM) en avgörande roll. Genom att nära samarbeta med tillverkningsteamet kan du överväga tillverkningens genomförbarhet under designfasen, optimera layouter, minska monteringskomplexiteten och säkerställa effektiva produktionsprocesser.

Hemlighet 2: Att välja rätt komponentpaket och leverantörer

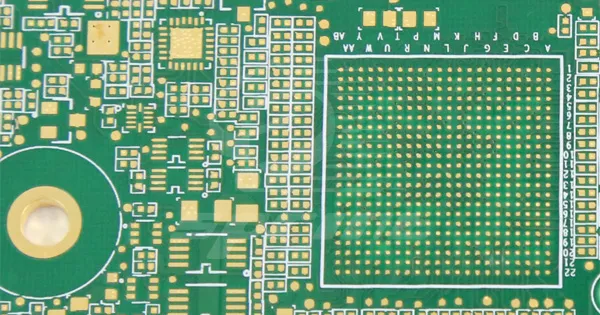

Att välja lämpliga komponentpaket för dina applikationskrav är avgörande. Olika pakettyper har olika egenskaper och lämplighet. Dessutom är det viktigt att välja pålitliga leverantörer för att få högkvalitativa komponenter och säkerställa stabilitet och tillförlitlighet i leveranskedjan. Komponentpaketering avser den externa inkapslingsformen av elektroniska komponenter. Det finns flera vanliga typer av komponentpaket tillgängliga, inklusive: Dual In-line Package (DIP): Ett paket med två rader stift, vanligtvis används för tidiga integrerade kretsar och plug-in-komponenter. Small Outline Integrated Circuit (SOIC): Ett vanligt ytmonterat paket lämpligt för applikationer med högdensitetskablage. Quad Flat Package (QFP): Ett paket med flera stift, ofta använt i integrerade kretsar med medelhög till hög densitet. Ball Grid Array (BGA): Ett paket med en uppsättning små kulformade lödkulor som stift, lämpliga för integrerade kretsar med hög densitet och hög prestanda. Land Grid Array (LGA): Liknar BGA men använder metalldynor istället för lödkulor som stiftanslutningar. Chip Scale Package (CSP): Ett paket med dimensioner nära storleken på själva chipet, vanligtvis används i kompakta elektroniska enheter. Tunt småkonturpaket (TSOP): Ett paket lämpligt för minneschip och andra tillämpningar. Plastic Leaded Chip Carrier (PLCC): Ett fyrkantigt paket med ledare för pinnar. Through-Hole Technology (THT): En teknik som ansluter komponenter genom att sätta in stiften i hål i kretskortet. Dessa är bara några vanliga typer av komponentpaket, och det finns många andra paketeringsalternativ tillgängliga. Varje pakettyp har sina specifika fördelar och tillämpningsområde. När man väljer komponentpaket är det viktigt att beakta faktorer som designkrav, kretskortslayout och tillverkningsgenomförbarhet.

Hemlighet 3: Noggrann placering och justering av komponenter

Vid montering av kretskort är exakt placering och uppriktning av komponenter avgörande steg. Att säkerställa korrekt placering och uppriktning av komponenter kan bidra till att undvika lödproblem som kortslutningar eller kalla lödfogar. Lödproblem kan leda till olika kvalitets- och prestandaproblem under montering av kretskort. Här är några vanliga lödproblem och deras potentiella konsekvenser: Kalllödfog avser en otillräckligt bunden lödanslutning där lödfogen inte är helt smält och fuktad. Dess risker inkluderar: Ökad resistans: Kalla lödfogar kan öka det elektriska resistansen, vilket potentiellt kan leda till dålig signalöverföring eller försämrad kretsfunktionalitet. Minskad mekanisk hållfasthet: Kalla lödfogar har otillräcklig hållfasthet, vilket gör dem benägna att spricka under vibrationer eller stress. En kortslutning avser den oavsiktliga elektriska anslutningen mellan två eller flera lödpunkter som inte ska anslutas. Dess risker inkluderar: Systemfel: En kortslutning kan leda till onormal kretsfunktionalitet eller att hela systemet inte fungerar korrekt. Komponentskador: Kortslutningsströmmen kan överstiga komponenternas nominella värde, vilket orsakar skador eller förstörelse av komponenterna. Överhettning avser ett tillstånd där temperaturen under lödningsprocessen är för hög eller lödtiden är för lång, vilket resulterar i överdriven värme på komponenterna eller lödplattorna. Dess risker inkluderar: Komponentskador: Överhettning kan orsaka skador på komponenternas interna struktur, vilket resulterar i minskad prestanda eller fullständig förstörelse. Skada på lödplattorna: Överhettning kan orsaka att lödplattmaterialet smälter eller förlorar vidhäftning, vilket påverkar tillförlitligheten hos lödanslutningarna. Dålig lödkant, som kännetecknas av ojämn eller överdriven/otillräcklig lödfördelning och oregelbunden lödfogbildning, kan ha följande konsekvenser: Otillförlitlig elektrisk anslutning: Dålig lödkant kan resultera i en instabil elektrisk anslutning mellan lödfogar, vilket påverkar den totala kretsens överföringsprestanda. Minskad mekanisk hållfasthet: Den oregelbundna formen på dåliga lödplattor kan äventyra lödfogens mekaniska hållfasthet, vilket gör den mer mottaglig för brott under belastning eller vibration. Omfattningen av de faror som dessa problem medför beror på deras placering, mängd och allvarlighetsgrad. För att undvika dessa problem bör korrekta lödtekniker och processspecifikationer följas, vilket säkerställer lämplig temperatur, tid och användning av lödmaterial, tillsammans med kvalitetskontroll och inspektionsåtgärder.

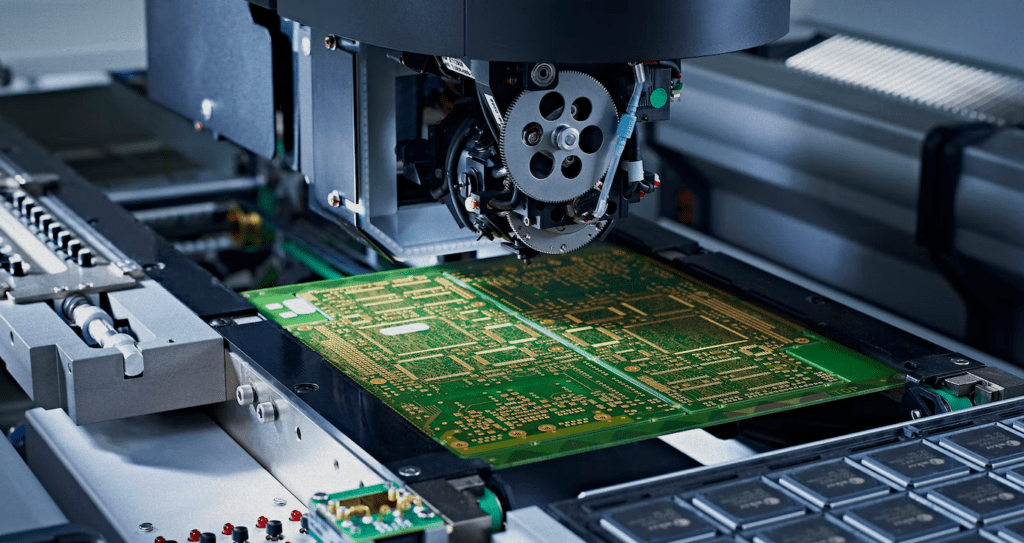

Automatiserad kretskortsmontering

Hemlighet 4: Kontrollera lödningstemperatur och tid

Lödtemperatur och -tid är avgörande för att uppnå god lödkvalitet. Användning av alltför höga temperaturer eller förlängda lödtider kan skada komponenter eller resultera i dåliga lödfogar. Det är viktigt att kontrollera lämplig temperatur och tid för att säkerställa tillförlitliga lödförbindningar. Standarderna för lödtemperatur och -tid beror på den specifika lödprocessen och de lödmaterial som används. Olika lödapplikationer och komponentpaket kan ha olika temperatur- och tidskrav. Ytmonteringsteknik (SMT) Lödning Lödtemperaturområde: Vanligtvis mellan 220 °C och 250 °C, beroende på lödmaterial och komponentpaket. Lödtid: Vanligtvis mellan 10 sekunder och 30 sekunder. Dubbelsidig hållödning Lödtemperaturområde: Vanligtvis mellan 250 °C och 300 °C, beroende på lödmaterial och komponentpaket. Lödtid: Vanligtvis mellan 3 sekunder och 5 sekunder.

Hemlighet 5: Använd högkvalitativt lödtenn och flussmedel

Att välja högkvalitativt löd- och flussmedel är avgörande för att uppnå felfri lödning. Premiumlöd- och flussmedel ger utmärkta vätegenskaper och tillförlitliga lödförbindningar, vilket minskar risken för lödfel. Det finns många välrenommerade märken av löd- och flussmedel tillgängliga på marknaden. Här är några vanliga märken och typer. Kester är en välkänd tillverkare av löd- och flussmedel och erbjuder en mängd olika produkter som blyfritt löd, icke-rengörande flussmedel och flussmedel av organiska syror. Alpha Assembly Solutions är en globalt ledande leverantör av lödmaterial och tillhandahåller ett brett utbud av löd- och flussprodukter, inklusive blyfritt löd, tenn-blylegeringslöd och bindemedel. Multicore, ett varumärke under Henkel, erbjuder olika typer av löd- och flussmedel, inklusive blyfritt löd, tenn-blylegeringslöd, reparationslöd och flussmodifierare. Indium Corporation specialiserar sig på högpresterande lödmaterial och erbjuder en mängd olika löd- och flusstyper som blyfritt löd, mikrolöd och högtemperaturlöd. Aim Solder är en globalt ledande leverantör av lödmaterial och erbjuder flera typer av lödtenn och flussmedel, inklusive blyfritt lödtenn, tenn-bly-legeringslödtenn och speciallegeringslödtenn. Dessa varumärken erbjuder lödtenn och flussmedel som har ett gott rykte för kvalitet, prestanda och tillförlitlighet. Beroende på dina specifika applikationsbehov och krav kan du välja ett märke och en typ som passar ditt projekt. Innan du gör ett val är det lämpligt att rådgöra med leverantören eller tillverkaren för att få mer specifika råd och rekommendationer.

Hemlighet 6: Korrekt ESD-skydd och elektrostatisk kontroll

Elektrostatisk urladdning (ESD) kan potentiellt skada kretskortets monteringsprocessen. Genom att korrekt använda ESD-skyddsutrustning och kontrollera statisk elektricitet kan du skydda kretskortet och känsliga komponenter under monteringsprocessen och säkerställa felfri produktion. Korrekt ESD-skydd och elektrostatisk kontroll inkluderar följande rutiner: Att bära lämpliga antistatiska kläder eller använda antistatiska handskar för att förhindra ansamling och urladdning av statisk elektricitet. Att använda antistatiska mattor eller arbetsbänkar på arbetsytan för att omdirigera statisk laddning till marken och undvika statiska urladdningar. Att förvara och transportera känsliga komponenter i antistatiska behållare eller förpackningsmaterial för att skydda dem från elektrostatisk skada. Att använda lämpliga ESD-skyddsverktyg och -utrustning, såsom statisk eliminator och ESD-mattor, för att kontrollera frisättning och ledning av statisk elektricitet. Att undvika arbete i torra miljöer, eftersom torr luft ökar risken för ansamling och urladdning av statisk elektricitet. Att etablera bra arbetsflöden och driftsrutiner, inklusive hanterings- och driftssteg för elektrostatiskt känsliga komponenter, för att minimera effekten av statisk elektricitet. Att regelbundet testa och inspektera arbetsområdet för ESD-överensstämmelse för att säkerställa effektiviteten av antistatiska åtgärder och överensstämmelse med standarder. Utbilda anställda i vikten av elektrostatisk kontroll och korrekta hanteringsmetoder för att öka deras medvetenhet och färdigheter. Genom att implementera dessa enkla åtgärder kan effekten av statisk elektricitet minskas, vilket skyddar känsliga kretskortsmonteringsprocesser och komponenter och säkerställer felfri produktion.

Hemlighet 7: Implementera rigorösa kvalitetskontroll- och inspektionsprocesser

Rigorösa kvalitetskontroll- och inspektionsprocesser är grunden för att uppnå excellens inom kretskortsmontering. Genom att använda olika kvalitetskontrollverktyg och inspektionsmetoder kan du snabbt identifiera och åtgärda eventuella kvalitetsproblem och säkerställa att dina produkter uppfyller standarder och specifikationer. Under kvalitetskontroll- och inspektionsprocessen för kretskortsmontering är följande några vanligt förekommande verktyg och metoder. Visuell inspektion: Använd blotta ögat för att undersöka kretskortsmonteringens utseende för att säkerställa att det inte finns några uppenbara lödfel, felplacerade komponenter eller skador. Röntgeninspektion: Använd röntgenstrålning för att undersöka den interna kvaliteten på lödanslutningarna på kretskortet. Denna metod är särskilt användbar för att upptäcka problem som kanske inte är synliga genom visuell inspektion, såsom kalla lödfogar, överdriven eller otillräcklig lödning etc. Termisk profilering: Använd termiska profileringsinstrument för att övervaka temperaturfördelningen och tidskurvan under lödningsprocessen och säkerställ att lödtemperaturen och tiden ligger inom lämpliga intervall. Kretskortstestning: Detta inkluderar elektrisk testning och kontinuitetstestning för att säkerställa att kretsanslutningarna på kretskortet är korrekta och felfria. Lödkvalitetsinspektion: Använd utrustning för lödkvalitetsinspektion, såsom lödskalningshållfasthetsprovare, lödfogars tillförlitlighetstestare etc., för att utvärdera tillförlitligheten och hållfastheten hos lödanslutningar. AOI (Automated Optical Inspection): Använd automatiserade optiska inspektionsenheter för att utföra höghastighetsskanning och bildanalys av kretskortet för att upptäcka lödfel, felplacerade komponenter eller skador. ICT (In-Circuit Testing): Använd kretsmonterad testutrustning för att utföra funktionella och elektriska tester på kretskortet för att verifiera kretsens korrekta funktion och prestanda. ESD-testning: Använd ESD-testinstrument för att detektera och kontrollera elektrostatisk urladdning för att förhindra skador på känsliga komponenter och kretsar. Tillförlitlighetstestning: Detta inkluderar miljötester (såsom temperaturcykler, fuktighetstestning) och livslängdstestning för att utvärdera kretskortsmonteringens tillförlitlighet och hållbarhet under olika förhållanden.

Hemlighet 8: Kontinuerligt lärande och teamsamarbete

Kontinuerligt lärande och teamsamarbete är avgörande för att uppnå excellens inom kretskortsmontering. Med den ständiga utvecklingen av kretskortsmonteringstekniken kan du kontinuerligt förbättra dina färdigheter inom kretskortsmontering genom att hålla dig uppdaterad med nya tekniker, utbilda teammedlemmar och utbyta erfarenheter med tillverkningsexperter och kollegor.

Hemlighet 9: Spåra och analysera data för processförbättring

Spårning och analys av data är nyckeln till att förbättra produktionsprocessen för kretskortsmontering. Genom att samla in och analysera viktiga datamått kan du identifiera potentiella flaskhalsar och förbättringsmöjligheter, och agera lämpligt för att förbättra produktionseffektiviteten och kvaliteten. För att uppnå utmärkt kretskortsmontering krävs att man beaktar flera faktorer holistiskt, från designoptimering till lödtekniker och från kvalitetskontroll till lagarbete. Genom att följa dessa 9 hemligheter kan du förbättra kvaliteten, effektiviteten och tillförlitligheten hos kretskortsmonteringen och komma närmare målet om felfri produktion.
