<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Varför SMT-montering är det föredragna valet för PCBA-tillverkning: Kostnad, hastighet och precision
2024-10-24Reporter: SprintPCB

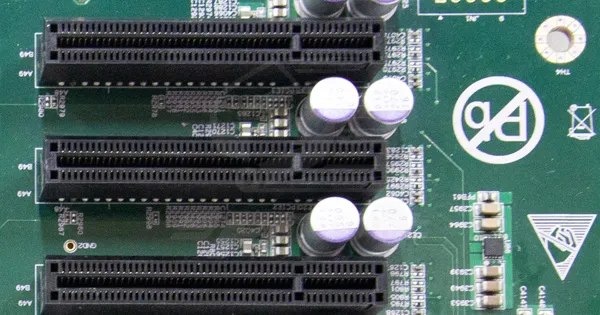

Vad är SMT-montering?
Surface Mount Technology (SMT) är en elektronisk monteringsmetod där elektroniska komponenter monteras direkt på ytan av ett kretskort (PCB) utan behov av traditionella hålmonteringstekniker. Jämfört med hålmonteringsteknik förenklar SMT produktionsprocessen, minskar behovet av borrning och komplex blyanvändning, och möjliggör tillverkning av mindre, mer kompakta elektroniska enheter.
SMT-monteringsprocess
SMT-montering kännetecknas av hög automatiseringsnivå, vilket möjliggör snabb och exakt placering av komponenter på kretskort. Denna process innefattar flera viktiga steg:
Applicering av lödpasta:
Lödplattor förbereds med lödpasta, vanligtvis applicerad med en stencilprocess som liknar silkscreentryck. Stencilen säkerställer exakt applicering av lödtenn på de områden där ytmonterade enheter (SMD) ska placeras. Lödpastan fungerar både som ett lim och en ledare, vilket gör att komponenterna kan fästas ordentligt på kortet.
Automatiserad komponentplacering:
När lödpastan har applicerats plockar och placerar högspecialiserade maskiner komponenter på kortet med extrem noggrannhet. Komponenterna matas till maskinen via rullar eller brickor, och maskinen justerar och positionerar varje komponent på motsvarande lödplattor. Denna automatiseringsnivå eliminerar manuell placering, vilket minskar mänskliga fel och ökar produktionshastigheten.
Reflow-lödning:
Nästa steg är omlödningslödning, där hela kortet värms upp för att smälta lödpastan, vilket skapar en permanent bindning mellan komponenterna och kretskortet. Omlödningsugnar används för att uppnå detta, och flera metoder kan användas, inklusive: - Infraröd omlödning: Denna metod använder infraröd strålning för att värma lodet. - Konvektionsomlödning: Varmluft cirkulerar i ugnen för att överföra värme jämnt. - Ångfasomlödning: En förångad vätska överför värme till lodet, vilket ger exakt temperaturkontroll. Varje metod har fördelar och nackdelar, särskilt med tanke på miljöhänsyn som blyfri lödning, vilket kräver högre temperaturer.
Dubbelsidig montering:
Om kretskortsdesignen kräver komponenter på båda sidor upprepas processen för motsatt sida. Man måste vara noga med att säkerställa att komponenterna på den första sidan inte skadas under den andra uppvärmningsrundan. Värmekänsliga komponenter kan läggas till senare för att undvika exponering för återsmältningsprocessen.
Rengöring och borttagning av rester:
Efter lödning innehåller kretskort ofta flussmedel eller lödrester som kan orsaka kortslutning om de inte tas bort. Rengöringsprocesser används för att tvätta bort överflödigt material och lämna korten fria från kontaminering.
Inspektion och provning:
SMT-montering innebär rigorös inspektion och testning för att säkerställa kvalitet. Automatiserade optiska inspektionssystem (AOI) jämför slutprodukten med en referensbild för att upptäcka problem som feljusterade komponenter, otillräcklig lödning eller saknade delar. Dessutom verifierar funktionstestning att kretsen fungerar som förväntat före leverans.
Fördelar med SMT-montering vid PCBA-tillverkning
Ytmonteringsteknik (SMT) erbjuder flera anmärkningsvärda fördelar inom tillverkning av kretskort , särskilt när det gäller effektivitet, kostnadsminskning och designflexibilitet vid massproduktion. Här är en översikt över dessa fördelar:
Kostnadsminskning
SMT sänker produktionskostnaderna avsevärt genom att förenkla tillverkningsprocessen. Traditionell hålmonteringsteknik kräver borrning och isättning av komponentkablar, vilket är både tidskrävande och ökar tillverkningskostnaderna. SMT eliminerar de flesta borrkraven, vilket gör processen mer effektiv. Dessutom är SMT-komponenter mindre och lättare, vilket minskar förbrukningen av råmaterial och leder till ytterligare kostnadsbesparingar.
Mindre, lättare enheter
SMT gör det möjligt att montera komponenter på båda sidor av kretskortet, vilket avsevärt ökar komponentdensiteten och designflexibiliteten. Den lilla storleken på SMT-komponenter möjliggör mer kompakta kretskortsdesigner, vilket är avgörande för industrier som smartphones, surfplattor, bärbara enheter och flygindustrin, där miniatyrisering och hög effektivitet är avgörande.
Automatisering och konsekvens
SMT-monteringsprocessen är i hög grad automatiserad och använder maskiner för att noggrant placera och löda komponenter. Modern SMT-utrustning kan placera tiotusentals komponenter per timme med hög precision, vilket snabbar upp produktionen och minskar fel och defekter. Denna automatisering förbättrar konsekvensen i produktionen och säkerställer kvalitet och stabilitet vid storskalig tillverkning.
Förbättrad elektrisk prestanda
SMT-komponenter är vanligtvis mindre och har kortare ledare, vilket minskar resistans och induktans i kretsen, vilket förbättrar signalöverföring och övergripande elektrisk prestanda. Denna fördel är särskilt viktig för högfrekventa applikationer, såsom 5G-kommunikation, datacenter och högpresterande datorenheter.
Förbättrad designflexibilitet
SMT eliminerar behovet av genomgående hål, vilket gör det möjligt för konstruktörer att montera komponenter på båda sidor av kretskortet. Detta ger större designfrihet, vilket gör kretsarna mer kompakta och effektiva, och möjliggör integration av mer avancerade funktioner, särskilt i enheter med begränsat utrymme. Dessutom kan SMT-komponenter samexistera med genomgående hålkomponenter, vilket möjliggör design som kräver högre mekanisk hållfasthet eller termisk hantering.
Skalbarhet för massproduktion
SMT:s höga automatiseringsnivå gör den mycket skalbar, vilket gör det möjligt för PCBA-tillverkare att öka produktionen utan att kompromissa med kvaliteten. Denna skalbarhet är avgörande för industrier som konsumentelektronik och fordonstillverkning, där miljontals enheter kan produceras årligen. SMT erbjuder en effektiv lösning för storskaliga operationer med minimala felfrekvenser.
Monteringshastighet och minskat manuellt ingripande
SMT minskar behovet av manuella ingrepp jämfört med traditionell hålmonteringsteknik. Hålmonteringstekniker kräver att arbetare manuellt justerar komponentkablarna och för in dem i borrade hål, medan SMT förlitar sig på automatiserade maskiner för att placera komponenter, vilket avsevärt ökar produktionshastigheten och minskar mänskliga fel. Automatiserad utrustning kan placera över 25 000 komponenter per timme, vilket ytterligare förbättrar effektiviteten.
Komponentdensitet och dubbelsidig montering i SMT
SMT gör det möjligt att placera fler komponenter inom samma utrymme, vilket ökar komponentdensiteten och gör att moderna elektroniska enheter kan vara mer funktionella samtidigt som de bibehåller ett mindre fotavtryck. Dubbelsidig montering är en annan viktig fördel med SMT, vilket gör att komponenter kan monteras på båda sidor av kretskortet, vilket maximerar utrymmesutnyttjandet och möjliggör mer komplexa designer. Denna flexibilitet är särskilt fördelaktig för storlekskänsliga enheter, såsom smartphones och bärbar teknik.
Samexistens med hålmonterade komponenter
Även om SMT har blivit standarden för de flesta kretskortsmonteringar, kräver vissa tillämpningar fortfarande hålmonterade komponenter, särskilt i fall där ytterligare mekanisk styrka behövs, såsom strömkontakter och kylflänsar. SMT och hålmonterade komponenter kan samexistera på samma kort, vilket ger konstruktörer fler alternativ och balanserar tillförlitlighet och flexibilitet.
SMT:s nyckelroll inom modern elektronik
SMT-montering har revolutionerat tillverkningsprocessen för kretskort och erbjuder fördelar utöver kostnadsbesparingar och automatisering. Genom att eliminera behovet av borrning, minska manuella ingrepp och öka produktionshastigheten och flexibiliteten har SMT blivit ryggraden i modern elektroniktillverkning. Möjligheten att producera mindre, lättare och mer komplexa kretskort har gjort SMT till en oumbärlig teknik för elektronikens framtid. Med fördelar som förbättrad tillförlitlighet, förbättrad prestanda och skalbarhet för massproduktion har SMT blivit den föredragna metoden för tillverkare över hela världen. I takt med att efterfrågan på kompakta, högpresterande elektroniska enheter fortsätter att växa, kommer SMT att förbli en drivkraft bakom framsteg inom konsumentelektronik, flyg-, fordons- och telekommunikationssektorerna.
