Lödkula på kretskort: En nyckelkomponent i modern elektronisk tillverkning

2023-07-27Reporter: SprintPCB

Har du någonsin undrat hur moderna elektroniska produkter uppnår mycket komplex funktionalitet och prestanda? I denna digitala tidsålder är smartphones, datorer, surfplattor och andra enheter vi använder starkt beroende av avancerad elektroniktillverkningsteknik. Bland dessa banbrytande tekniker spelar lödbollen en till synes obetydlig roll, men den spelar en avgörande roll. Om du är intresserad av elektroniktillverkning kanske du redan har hört talas om termen "lödboll". Så vad är det exakt, och vad är dess syfte? I det här blogginlägget kommer vi att avslöja betydelsen av lödboll inom elektroniktillverkningsindustrin och dess roll inom chipkapslingsteknik och kretskortsanslutningar.

Vad är en lödboll?

Låt oss först förstå vad en lödkula är. En lödkula är ett litet lödmaterial, vanligtvis bestående av tenn och andra legeringselement. Dessa små kulor varierar vanligtvis i diameter från några tiotals mikrometer till flera hundra mikrometer, beroende på de specifika kraven för applikationen. Lödkulor kan erhållas genom specialiserade tillverkningsprocesser för att säkerställa att de har en jämn storlek och form, vilket ger elektronikindustrin ett stabilt och pålitligt lödmaterial. Lödkulor är vanligtvis gjorda av tenn (Sn) som huvudkomponent, med tillsats av andra legeringselement såsom bly (Pb), silver (Ag), vismut (Bi), koppar (Cu), etc., för att bilda olika lödlegeringar. Valet av dessa legeringar beror på applikationens krav, såsom lödtemperatur, tillförlitlighetskrav och miljöföreskrifter. lödboll BGA

Processen för tillverkning av lödbollar

Processen för att tillverka lödkulor kräver hög precision och kontroll. Vanliga tillverkningsmetoder inkluderar:

Sfäriseringsmetod:

Denna metod innebär att flytande metall droppas i en miljö med hög temperatur, vilket bildar sfäriska former genom ytspänning och gravitation. Den möjliggör produktion av lödbollar i större skala och mer enhetligt storlek.

Pulvermetallurgimetod:

Lödbollslegeringsmaterial bearbetas till pulverform och pressas sedan till sfäriska former med specifika metallurgiska tekniker. Denna metod möjliggör mer exakt kontroll av storlek och sammansättning.

Gasförstoftningsmetod:

Legeringsmaterial värms upp till ett gasförstoftat tillstånd och formas sedan till lödkulor genom ett spraymunstycke. Denna metod är lämplig för att producera små mikrosfärer.

Lodkulans roll i chipförpackningsteknik

När det gäller kretskortsanslutningar spelar lödkulor en avgörande roll inom ytmonteringsteknik (SMT). Ytmonteringsteknik är en metod för att montera elektroniska komponenter direkt på ytan av ett kretskort (PCB), till skillnad från traditionell hålmontering. Lödkulor fungerar som en brygga mellan komponenterna och kretskortet inom ytmonteringsteknik, vilket säkerställer säkra och tillförlitliga anslutningar av elektroniska komponenter på kretskortet. Ytmonteringsteknik har blivit en av de mest använda monteringsteknikerna inom modern elektroniktillverkning. Jämfört med traditionell hålmontering erbjuder ytmonteringsteknik högre komponentdensitet, kortare tillverkningscykler och förbättrad prestanda. Inom ytmonteringsteknik appliceras ett lager lödpasta på lödplattorna på elektroniska komponenter, och sedan placeras komponenterna korrekt på dessa plattor. Därefter, genom uppvärmning, smälter lödkulorna i lödpastan och bildar tillförlitliga lödanslutningar med lödplattorna och stiften på de elektroniska komponenterna. Lödkulor i ytmonteringsteknik

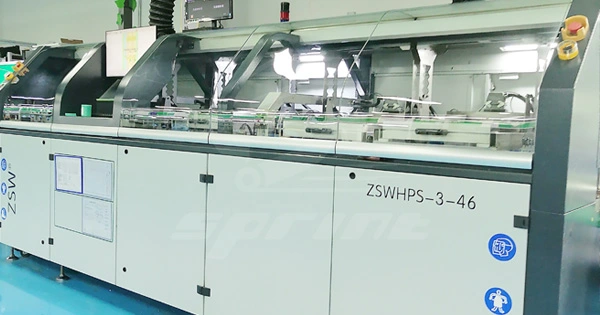

Lödkulor används främst i två typer av komponenter inom ytmonteringsteknik:

Ytmonterade enheter (SMD)

Dessa komponenter kännetecknas av sin miniatyrisering, lätta vikt och höga prestanda, såsom chipmotstånd, kondensatorer, transistorer, integrerade kretsar etc. De har vanligtvis exponerade lödkulor eller -plattor som är anslutna till motsvarande plattor på kretskortet via lödkulanslutningar.

Bollnätsmatris (BGA)

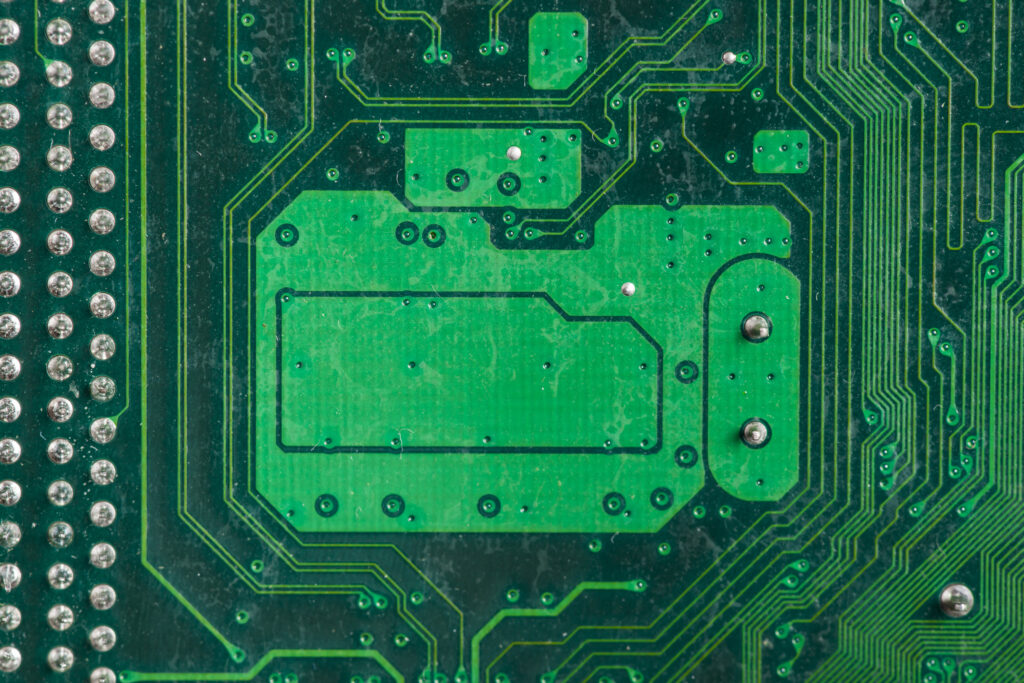

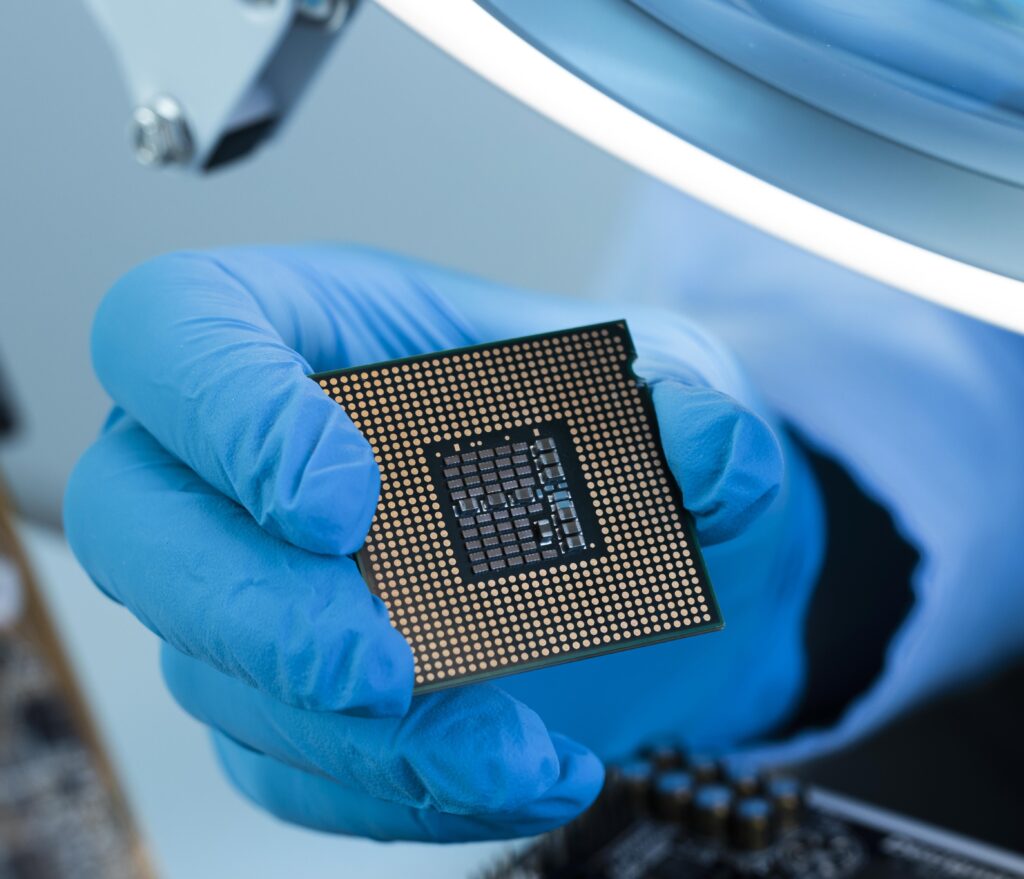

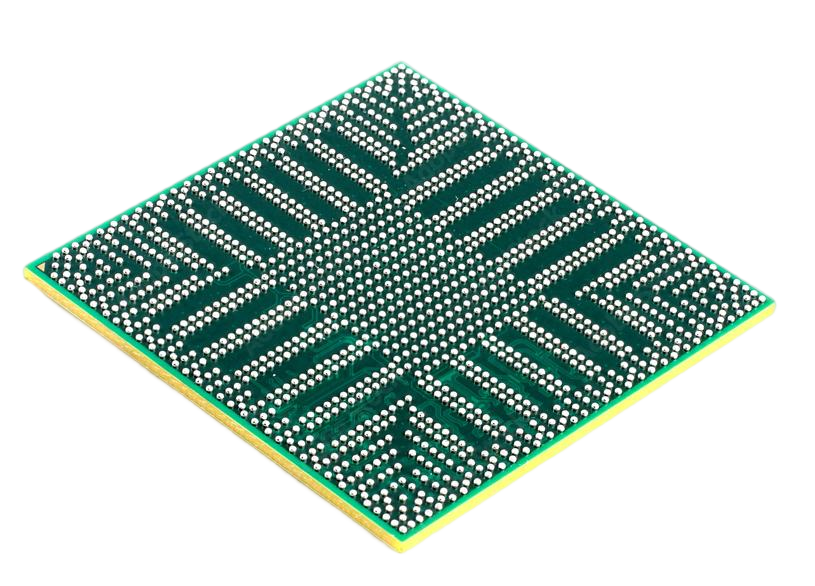

BGA-förpackning är en avancerad chip-förpackningsteknik som används flitigt i högpresterande och storskaliga integrerade chip. Botten av ett BGA-chip är täckt med hundratals eller till och med tusentals små lödkulor, som används för att ansluta till motsvarande plattor på kretskortet. Antalet och layouten av lödkulorna i BGA-förpackning gör dem mycket populära i högdensitetsförpackningar. I BGA-kapslingen (Ball Grid Array) finns många små lödkulor anordnade på undersidan av chipet, i linje med plattorna på kretskortet (PCB). Genom processer som reflow-lödning smälter lödkulorna samman med plattorna för att bilda pålitliga lödanslutningar, vilket säkert fäster chipet vid kretskortet. Fördelarna med BGA-förpackning ligger i att de ger fler stiftanslutningar, vilket ökar kontaktytan mellan elektroniska komponenter och kretskortet, vilket förbättrar kretsöverföringens prestanda och värmeavledning. Låt oss fördjupa oss i lödkulans specifika roll i chip-förpackningsteknik.

Tillhandahålla elektriska anslutningar:

Chips har vanligtvis ett flertal små stift som måste anslutas till plattorna på kretskortet. Lödkulor, som lödmaterial, placeras på undersidan av chipet och smälts under tillverkningsprocessen för att sammanfoga chipets stift med plattorna på kretskortet. Denna anslutningsmetod ger tillförlitliga elektriska anslutningar, vilket gör att chipet kan kommunicera och fungera korrekt med kretskortet.

Mekaniskt stöd:

Chipkapslingsteknik kräver inte bara tillförlitliga elektriska anslutningar utan kräver också att chipet är ordentligt fixerat på kretskortet under användning. Lödkulor finns i sfärisk form i BGA-kapsling (Ball Grid Array) och bildar en kulformad lödfog under anslutningsprocessen. Utformningen av dessa kulformade lödfogar ger mekaniskt stöd för chipet, vilket minskar den mekaniska spänningen mellan chipet och kretskortet. Dessutom möjliggör det en viss grad av flexibilitet vid temperaturförändringar, vilket ökar anslutningens tillförlitlighet.

Stöd för högdensitetsförbindelser:

BGA-kapslingstekniken (Ball Grid Array) möjliggör en tätare placering av chipstift tack vare utformningen av dess sfäriska lödkulor, vilket möjliggör sammankopplingar med hög densitet. Jämfört med traditionella lödstiftkapslar kan BGA-kapsling tillhandahålla ett större antal stift, vilket gör att chip kan hantera mer komplexa funktioner och applikationer med högre prestanda. Designen och tillverkningen av lödkulorna bestämmer stiftdelningen och antalet i BGA-kapsling, vilket gör det avgörande för att uppnå sammankopplingar med hög densitet.

Förbättrad värmeavledningsprestanda:

I vissa högpresterande och effektkrävande chipapplikationer är värmeavledning en avgörande faktor att beakta. Närvaron av lödkulor kan skapa små mellanrum mellan chipet och kretskortet, vilket spelar en roll i värmeavledningen medan chipet är i drift. Detta hjälper till att effektivt leda den värme som genereras av chipet till kretskortet, vilket förbättrar systemets övergripande värmeavledningsprestanda. Lödkulornas roll i chipkapslingstekniken är avgörande. Den ger inte bara tillförlitliga elektriska anslutningar och mekaniskt stöd utan möjliggör också högdensitetssammankopplingar och förbättrar värmeavledningsprestanda. Genom noggrann design och tillverkning av lödkulor uppnår BGA-kapslingstekniken högre prestanda, högre densitet och mer tillförlitliga elektroniska produkter. Därför är det viktigt att optimera och kontrollera lödkulor i modern elektronisk tillverkning för att säkerställa utmärkt prestanda för elektroniska produkter i olika applikationsscenarier. Användningen av lödkulor i ytmonteringsteknik (SMT) medför några betydande fördelar och nackdelar jämfört med traditionell hålmontering.

Fördelar med lödboll:

Ökad komponentdensitet:

SMT gör att fler komponenter kan installeras tätt på kretskortet, vilket förbättrar kretskortets densitet och prestanda.

Minskad PCB-storlek:

På grund av den mindre storleken på SMT-komponenter kan mindre kretskort designas, vilket bidrar till lättvikt och portabilitet.

Förbättrad elektrisk prestanda:

Lödkula ger låg resistans och låg induktans i lödda anslutningar, vilket gynnar stabiliteten i signalöverföring och strömförsörjning.

Nackdelar med lödbollar:

Monteringskomplexitet:

Lödningsprocessen involverar små lödkulor, vilket ställer höga krav på utrustning och teknik under monteringen.

Reparationssvårigheter:

När lödningen är klar är det mer utmanande att reparera eller byta ut ytmonterade komponenter jämfört med traditionell plug-in-montering. Lödkulor spelar en avgörande roll inom ytmonteringsteknik (SMT); de är en av nyckelkomponenterna som gör att moderna elektroniska produkter kan vara kompakta, högpresterande och högdensa. Genom tillförlitliga anslutningar som lödkulor tillhandahåller kan elektroniska komponenter monteras säkert på kretskort och bilda högkvalitativa lödfogar. Trots vissa utmaningar som är förknippade med ytmonteringsteknik överväger dess fördelar nackdelarna, vilket gör den till en oumbärlig teknik inom elektroniktillverkning. När det gäller att säkerställa högkvalitativa svetsförbindningar måste elektroniktillverkningsindustrin implementera en rad processkontroller, kvalitetsinspektioner och felanalysåtgärder. För det första är svetsprocesskontroll ett avgörande steg för att säkerställa högkvalitativa svetsförbindningar. Detta innebär att optimera temperaturprofiler för att säkerställa att lödkulor kan smälta helt och bilda korrekta anslutningar med chipstift och lödplattor under svetsprocessen. Dessutom är regelbunden kalibrering och underhåll av svetsutrustning avgörande för att säkerställa svetsparametrarnas noggrannhet och stabilitet. För det andra är kvalitetsinspektion och testning viktiga sätt att verifiera svetsförbindningarnas tillförlitlighet. Röntgeninspektion och ultraljudstekniker kan icke-förstörande undersöka kvaliteten på svetsförbindningar och säkerställa att det inte finns några hålrum, sprickor eller andra defekter i lödfogarna. Dessutom är det avgörande steg för att utvärdera svetskvalitet och tillförlitlighet att utsätta lödfogarna för olika fysiska och miljömässiga tester, såsom slagprovning, vibrationsprovning och temperaturcyklingsprovning. Slutligen är felanalys och förbättring en kontinuerlig process för att säkerställa svetsförbindningar av hög kvalitet. Genom att analysera vanliga svetsfel, såsom hålrum, feljustering och överdriven smältning, kan de bakomliggande orsakerna till problem identifieras. Baserat på resultaten av felanalysen kan förbättringar göras i svetsprocessen genom att justera temperaturparametrar, värmekällans balans, svetstid etc. för att förbättra svetskvalitet och tillförlitlighet. Sammanfattningsvis måste elektroniktillverkningsindustrin prioritera optimering av lödprocesser och kvalitetskontroll för att säkerställa att varje lödkula kan uppfylla sin bästa anslutningsfunktion. Som en avgörande komponent i modern elektroniktillverkning spelar lödkulan en viktig roll för att ansluta chip och kretskort. Den är oumbärlig inom BGA-kapsling och ytmonteringsteknik, vilket säkerställer tillförlitligheten och prestandan hos elektroniska produkter. För att garantera högkvalitativa lödförbindningar är strikt kontroll av lödprocesser, kvalitetsinspektion, testning samt snabb felanalys och förbättringar nödvändiga.Genom djup förståelse och noggrann hantering av lödkulor kan vi driva elektroniktillverkningsindustrin till en högre nivå och möta de ständigt föränderliga marknadskraven.
