Inom elektroniktillverkning spelar lödningsprocessen en avgörande roll för att säkerställa produktkvalitet och tillförlitlighet. Varmluftslödutjämning (HASL), som en vanlig ytbehandlingsteknik, har använts i stor utsträckning inom kretskortstillverkning. Den här artikeln kommer att fördjupa sig i klassificeringen, för- och nackdelarna med HASL-processen, samt dess tillämpningar inom modern elektroniktillverkning och potentiella utmaningar den kan stöta på.Översikt över HASL (varmluftslödningsutjämning)

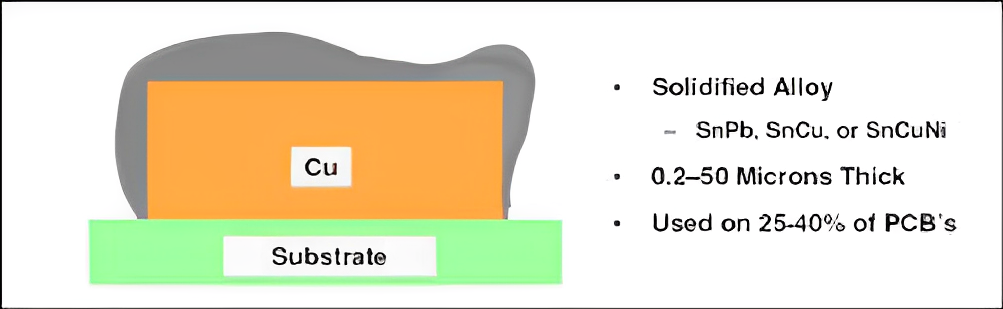

HASL (Hot Air Solder Leveling) är en termisk lödutjämningsprocess som vanligtvis används inom elektroniktillverkning, särskilt vid ytbehandling av kretskort (PCB). Denna process innebär att lödtenn (vanligtvis en tenn/bly-legering) beläggs på kretskortets lödplattor, följt av att lodet smälts genom uppvärmning och tryckluft för att skapa ett jämnt ytskikt. Detta bidrar till att förbättra lödkvaliteten, förhindra oxidation och ge tillförlitliga anslutningar för montering av elektroniska komponenter. HASL-processen kan tillämpas på två olika typer av lödtenn: bly-HASL och blyfri HASL . Bly-HASL använder en tenn/bly-legering, medan blyfri HASL använder blyfri lödtenn för att uppfylla miljöföreskrifter som RoHS-standarden. Trots att HASL har en lång historia inom elektroniktillverkning har vissa nya ytbehandlingsprocesser gradvis tillämpats i takt med tekniska framsteg, såsom blyfri HASL och elektrolös nickel-immersionsguld (ENIG) .
HASL-processflöde (varmluftslödutjämning)
Förberedelse av dynan:
Det första steget i HASL-processen involverar förberedelse av plattorna. Plattorna är kritiska områden för att ansluta elektroniska komponenter, och deras ytor måste behandlas noggrant för att säkerställa god lödkvalitet. Vanligtvis genomgår plattornas ytor en deoxideringsbehandling under tillverkningsprocessen för att avlägsna ytoxider och föroreningar, vilket ger bättre lödbarhet.Beläggningslödpasta:
Efter att förberedelsen av lödplattorna på kretskortets yta är klar, applicera smält Sn/Pb-lödpasta. Denna lödpasta blir flytande vid höga temperaturer, vilket gör att den jämnt täcker lödplattornas yta och fyller de genomgående hålen. Lödpastans sammansättning är avgörande, eftersom den direkt påverkar lödprestandan och tillförlitligheten.Uppvärmning och utjämning:
När lödmetallen har applicerats på plattorna och de genomgående hålen börjar uppvärmnings- och utjämningsprocessen. Detta innebär vanligtvis att varmluft eller kväve används för att värma upp lödmetallen, vilket får den att nå sin smältpunkt och bli flytande. Samtidigt används tryckluft för att fördela lödmetallen jämnt, vilket ger en plan yta. Denna process hjälper till att eliminera ojämnheter i lödmetallen och säkerställer en jämn beläggning på plattornas ytor.Bildning av koppar-tenn intermetalliska föreningar:
Under lödförvätskningsprocessen sker en reaktion mellan tennet i lodet och kopparn på lödplattan, vilket resulterar i bildandet av koppar-tenn-intermetalliska föreningar (Cu-Sn). Dessa intermetalliska föreningar uppvisar utmärkt tillförlitlighet och konduktivitet, vilket förbättrar bindningsstyrkan och hållbarheten hos lödfogen.Kylning och stelning:
Efter att uppvärmnings- och utjämningsprocessen är avslutad kyls lodet gradvis ner och stelnar. Detta säkerställer att lodet kan ge stabilt stöd och anslutningar vid sammanfogning av komponenter, vilket säkerställer produktens långsiktiga tillförlitlighet.Fördelar med HASL (varmluftslödutjämning)
HASL (Varmluftslödutjämning) har flera anmärkningsvärda fördelar.Låg kostnad:
Jämfört med andra komplexa lödprocesser är HASL-tekniken kostnadseffektiv och lämplig för storskalig produktion.Mogen process:
HASL har använts inom elektroniktillverkning i många år, och dess process är relativt stabil och lätt att bemästra.Stark oxidationsbeständighet:
Den lödbelagda ytan på lödplattan efter HASL förhindrar effektivt oxidation av kopparytan, vilket ökar lödfogarnas tillförlitlighet.Utmärkt lödbarhet:
Ytan efter HASL har god lödbarhet, vilket underlättar vid lödning av ytmonterade komponenter och andra anslutningar.Nackdelar med HASL (varmluftslödutjämning)
Emellertid har varmluftslödutjämning (HASL) också vissa nackdelar, vilka kan bli framträdande i vissa specifika tillämpningsscenarier. Tombstoning-fenomen: Efter lödning kan lödplattans yta uppvisa tombstoning, där plattans mitt sjunker, vilket potentiellt påverkar lödfogens tillförlitlighet. Grundorsaken till tombstoning ligger främst i den ojämna stelningskontraktionen under lödets kylningsprocess, orsakad av lödets ytspänning. Faktorer som ojämn temperaturfördelning, lödkompositionens egenskaper, plattans design och felaktig kontroll av processparametrar kan leda till ojämn kontraktion av lödet under kylning, vilket resulterar i en fördjupning i mitten av lödet, dvs. tombstoning.
Otillräcklig planhet: Lödningsprocessen med HASL-tekniken kan resultera i relativt lägre planhet på ytan av lödplattorna, vilket kan innebära utmaningar för exakta elektroniska komponentapplikationer som kräver höga krav på planhet hos lödplattorna. SMT-utmaningar: För mer exakta lödplattor, såsom Ball Grid Arrays (BGA), kanske HASL-processen (Hot Air Solder Leveling) inte är lika lämplig på grund av dess högre ytspänning, vilket kan leda till svårigheter med placering av komponenter.
Användningsområden för HASL (varmluftslödutjämning).
HASL har breda tillämpningar inom elektroniktillverkning och är särskilt lämplig för produktion av elektroniska produkter i mellan- och enklare prisklasser, såsom hushållsapparater och konsumentelektronik. Dess låga kostnad och mogna process ger en konkurrensfördel vid storskalig produktion. HASL-processen används ofta inom olika sektorer, inklusive hushållsapparater, konsumentelektronik, LED-belysning, industriell automationsutrustning, fordonselektronik med mera.hushållsapparater
Inom hushållsapparatsektorn behöver elektroniska styrkort och andra elektroniska komponenter ofta lödas för produkter som mikrovågsugnar, kylskåp och tvättmaskiner. Den låga kostnaden och den mogna processen för varmluftslödutjämning (HASL) gör det till ett vanligt val vid tillverkningen av dessa produkter. På grund av de relativt blygsamma lödkraven för dessa produkter kan HASL-processen uppfylla deras behov av tillförlitlighet och prestanda.
Konsumentelektroniska produkter
Konsumentelektronikprodukter som mobiltelefoner, surfplattor och högtalare kräver ett betydande antal elektroniska anslutningar, inklusive olika komponenter och kontakter som löds fast på kretskort. Tennsprutningsteknik är lämplig för tillverkning av dessa produkter i mellan- till lågprissegmentet, vilket säkerställer tillräcklig tillförlitlighet samtidigt som kostnadskontrollen bibehålls.
LED-belysningsprodukter
LED-armaturer inkluderar vanligtvis strömkretsar, drivkretsar etc., och dessa elektroniska komponenter måste lödas för anslutning. Lödningsprocessens antioxidationsegenskaper kan effektivt förlänga LED-armaturers livslängd, samtidigt som de uppfyller kostnadseffektivitetskraven.
Industriell automationsutrustning
Styrsystem i industriell automationsutrustning kräver ofta lödning av elektroniska komponenter, såsom PLC:er (programmerbara logiska styrenheter) etc. Lödningsprocessen kan ge kostnadseffektiva svetslösningar för dessa enheter, vilket säkerställer deras stabilitet och prestanda.
Bilelektronik
Fordonselektronik är också ett viktigt tillämpningsområde. Moderna fordon använder ett betydande antal elektroniska styrenheter och sensorer, vilket kräver tillförlitliga elektroniska anslutningar. För vissa fordonselektroniska produkter i mellan- till lågprissegmentet kan lödningsprocessen uppfylla tillverkningskraven samtidigt som produktionskostnaderna minskas.
Utmaningar med HASL (varmluftslödutjämning)
Med den kontinuerliga utvecklingen av elektronisk teknik står även lödningsprocessen inför vissa utmaningar.- I takt med att miljöreglerna blir allt strängare kommer användningen av blyfri lödning att bli en trend. Processparametrarna kräver dock högre nivåer av finjustering för att säkerställa svetskvaliteten.
- Med tanke på lödprocessens egenskaper är det nödvändigt att optimera plattans design för att minska förekomsten av lödbryggor, bland andra problem, och förbättra lödfogens tillförlitlighet.
- För tillämpningar som involverar högprecisionselektroniska komponenter kan förbättringar vara nödvändiga i lödningsprocessen för att uppfylla krav som platthet hos lödplattan.
HASL, som en vanlig ytbehandlingsprocess, spelar en betydande roll inom elektroniktillverkning. Dess låga kostnad och mogna process ger den en fördel vid massproduktion, men den kräver också optimering av dyndesign och processparametrar för att möta de ständigt föränderliga behoven inom elektroniktillverkning. Med miljökrav och tekniska framsteg förväntas spraytennprocessen fortsätta att utvecklas och expanderas i framtiden.
