Mastering Multilayer PCB Design & Manufacturing: En expertguide från 2025 av SprintPCB

Uppkomsten av flerskiktade kretskort inom modern elektronik

I dagens elektroniklandskap, där kompakta och högpresterande lösningar efterfrågas, har flerskiktade kretskort blivit viktiga för avancerad kretsteknik. Dessa invecklade kort finns i allt från 5G-infrastruktur till medicinska bildsystem, vilket gör det möjligt för ingenjörer att packa mer funktionalitet i mindre utrymmen. På SprintPCB utmärker vi oss inom tillverkning av flerskiktade kretskort, där vi kombinerar precisionsteknik med oöverträffad tillförlitlighet. Den här guiden fördjupar sig i designgrunder, tillverkningsprocesser och banbrytande trender, vilket ger dig möjlighet att fullt ut utnyttja flerskiktade kretskortsteknik.

Förstå flerskiktade PCB:er: Utöver grundläggande enkelhet

Ett flerskikts-PCB integrerar tre eller flera ledande kopparlager, separerade av isolerande dielektriskt material och sammanfogade under värme och tryck. Dessa lager är sammankopplade genom pläterade genomgående hål (PTH) eller mikrovias, vilket gör dem idealiska för komplexa enheter som:

• Konsumentelektronik: Smartphones med 10+ lagerkort för 5G-antenner.
• Industriell automation: Motorstyrenheter med integrerad temperaturreglering.
• Flyg- och rymdteknik: Avioniksystem som kräver EMI-skärmning och höghastighetssignalintegritet.

Varför flerskiktade kretskort överträffar enkla/dubbelskiktade kretskort:

• Platseffektivitet: 50–70 % mindre fotavtryck jämfört med motsvarande design med ett lager.
• Förbättrad signalkvalitet: Dedikerade jord-/kraftplan minskar brusstörningar.
• Förbättrad hållbarhet: Laminerade FR-4-kärnor motstår vibrationer och termiska cykler.

Sex branscher transformerade av flerskiktade PCB:er

Telekommunikation: 12–20-lagers kretskort driver 5G-basstationer och millimetervågsroutrar.

Medicintekniska produkter: Flexibla flerskiktade kretskort möjliggör MR-maskiner och bärbara hälsomonitorer.

Fordon: ADAS (Advanced Driver Assistance Systems) förlitar sig på HDI-kort (High-Density Interconnect).

Sakernas internet: Ultratunna 6-lagersdesigner driver smarta sensorer och bärbar teknik.

Försvar: Robusta kort stöder radarsystem och säkra kommunikationsenheter.

Energi: Flerskiktade kretskort är avgörande för solväxelriktare och batterihanteringssystem (BMS).

Precisionstillverkningsprocessen för flerskiktade kretskort på SprintPCB

Vår produktion av flerskiktade kretskort uppfyller IPC-6012 klass 3-standarder, vilket säkerställer högsta kvalitet:

Lagerstaplingsdesign

• Optimera lagerarrangemang för impedanskontroll, såsom signal-jord-signal-konfigurationer.
• Välj material: FR-4 med hög Tg, Rogers 4350B eller polyimid för flexibla-stela hybrider.

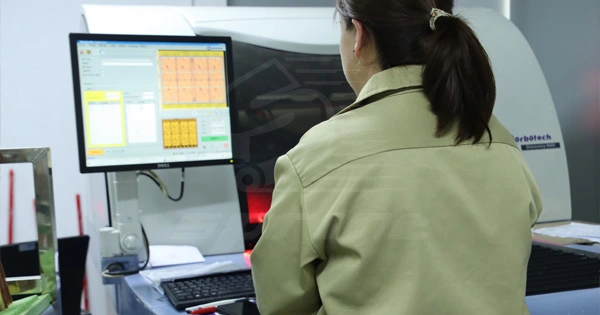

Avbildning av det inre lagret

• Laserdirektavbildning (LDI) uppnår 25 μm linje-/rymdsnoggrannhet för exakta mönster.
• AOI (Automated Optical Inspection) upptäcker defekter före laminering för kvalitetssäkring.

Laminering och borrning

• Hydraulpressar binder lager vid 180 °C och 350 psi för stark vidhäftning.
• Laserborrning skapar mikrovior (50–100 μm i diameter) i HDI-kort för komplexa anslutningar.

Plätering och ytbehandling

• Elektrolöst nickel-immersionsguld (ENIG) ger utmärkt korrosionsbeständighet.
• Genom att fylla med ledande epoxi förhindras luftfickor för tillförlitliga elektriska anslutningar.

Slutprovning

• TDR (Time-Domain Reflectometry) verifierar impedans för höghastighetssignalintegritet.
• Termisk chocktestning (-55 °C till 125 °C, 500 cykler) säkerställer hållbarhet under extrema förhållanden.

Fem viktiga bästa praxis för flerskikts-PCB-design

• Planering av tidig lageruppbyggnad: Separera analoga och digitala jordningar för att förhindra bruskoppling. Använd symmetrisk stapling för att undvika skevhet (t.ex. 4-lagers: Signal-GND-PWR-Signal).
• Signalintegritetshantering: Led höghastighetsspår (t.ex. DDR4, PCIe) på angränsande lager med jordskärmning. Följ 3W-regeln (spåravstånd = 3x spårbredd) för att minimera överhörningsstörningar.
• Effektiv termisk design: Placera termiska vior under kraftkomponenter (t.ex. QFN-kapslar) för värmeavledning. Använd koppargjutningar på de inre lagren för att hantera värme effektivt.
• DFM-optimering: Undvik via-in-pad om det inte är nödvändigt, eftersom det kan öka kostnaderna med 15–20 %. Se till att ringarna är ≥0,15 mm för tillförlitlig borrning och plätering.
• Samarbete med din tillverkare: Dela Gerber-, IPC-356- och ODB++-filer för sömlös tillverkning av flerskiktade kretskort. Validera stackup Tg (glasövergångstemperatur) och CTE (termisk expansionskoefficient) för att förhindra tillverkningsproblem.

Navigera produktionskostnader för flerskiktade kretskort: Optimeringsstrategier

Antal lager: Ett 6-lagers kretskort kostar vanligtvis ~40 % mer än ett 4-lagers kretskort på grund av ökad komplexitet och materialanvändning.

Material: Högfrekventa laminat som Rogers ökar kostnaderna med 30–50 % jämfört med vanliga FR-4-material.

Hål: Laserborrade mikrovior kostar 0,02–0,05 dollar per hål, medan mekaniska borrar endast kostar 0,005 dollar per hål.

Ledtid: Snabb leveranstid på 5 dagar kan kosta 25 % mer än vanliga produktionscykler på 10 dagar.

SprintPCBs kostnadsbesparande tips:

• Använd standard skivtjocklek på 1,6 mm om inte specifika krav föreskriver annat.
• Välj HASL-finish (varmluftslödutjämning) för icke-kritiska applikationer för att minska kostnaderna.
• Panelisera små skivor för att minimera materialspill och maximera produktionseffektiviteten.

Flerskikts-PCB vs. HDI: Att välja rätt teknik för ditt projekt

Framtidsutsikter: Innovationer inom flerskikts-PCB-teknik

• Inbyggda passiva komponenter: Motstånd och kondensatorer integrerade i inre lager, vilket minskar ytan med upp till 30 %.
• 3D-printad elektronik: Additiv tillverkning möjliggör snabb prototypframställning av 8-lagerskort.
• AI-drivna designverktyg: Automatisk routing av komplexa BGA-utbrott på några minuter för snabbare designcykler.
• Hållbara material: Halogenfria laminat och återvinningsbara kopparkärnor främjar miljövänlig elektronik.

Varför SprintPCB är ledande inom tillverkning av flerskiktade kretskort

• Avancerade funktioner: Stöd för upp till 32 lager, 25 μm laserborrning och ±10 % impedanskontroll.
• Omfattande certifieringar: ISO 9001, AS9100 (flygindustrin) och IATF 16949 (fordon) säkerställer kvalitet och efterlevnad.
• Globalt produktionsnätverk: Sömlös övergång från prototyp till volymproduktion i anläggningar i USA, EU och Asien.
• Dedikerad support: Vårt ingenjörsteam ger expertvägledning för stackupdesign och DFM-analys.

Slutsats

Från IoT-bärbara enheter till satellitkommunikation driver flerskiktade kretskort innovation inom elektronik genom att möjliggöra miniatyrisering och förbättrad prestanda. Samarbeta med SprintPCB för att få tillgång till våra toppmoderna tillverkningsprocesser, rigorösa testprotokoll och oöverträffade tekniska expertis.
