Bemästra kretskortsdesign, tillverkning och innovation: En omfattande guide av SprintPCB-experter

Introduktion

I dagens snabba elektroniklandskap fungerar kretskortet som ryggraden i praktiskt taget alla enheter, från konsumentprylar till industrimaskiner. På SprintPCB specialiserar vi oss på att leverera banbrytande kretskortslösningar skräddarsydda för att möta kraven från både ingenjörer, startups och Fortune 500-företag. Den här guiden fördjupar sig i kretskortsteknikens invecklade detaljer och erbjuder användbara insikter för att optimera dina projekt för prestanda, tillförlitlighet och skalbarhet.

Vad är ett kretskort? Grunden för modern elektronik

Ett kretskort (PCB) är ett laminerat substrat som mekaniskt stöder och elektriskt ansluter elektroniska komponenter med hjälp av ledande banor, plattor och spår. Till skillnad från traditionell punkt-till-punkt-ledningsdragning effektiviserar kretskort montering, minskar fel och förbättrar repeterbarheten.

• Kärnkomponenter: Substrat (FR-4, keramik), kopparlager, lödmask, silkscreen.
• Användningsområden: Smartphones (miniatyriserade kretskort), fordonssystem (högtemperaturkort), medicintekniska produkter (flexibla kretsar).
• Varför det är viktigt: Ett väldesignat kretskort säkerställer signalintegritet, värmehantering och överensstämmelse med branschstandarder som IPC-6012.

7 oslagbara fördelar med högpresterande kretskort

Att investera i förstklassiga kretskort ger utdelning under hela produktens livscykel:

1. Precisionsteknik: Laserborrade mikrovior och snäva toleranser (±0,05 mm) för komplexa konstruktioner.
2. Hållbarhet: Flamskyddade underlag (UL94-V0) tål tuffa miljöer.
3. Signalintegritet: Kontrollerade impedansspår minimerar EMI/RFI-störningar.
4. Kostnadseffektivitet: Automatiserad montering minskar arbetskostnaderna med 40–60 %.
5. Skalbarhet: Snabb prototypframställning till massproduktion med jämn kvalitet.
6. Hållbarhet: Blyfria ytbehandlingar (ENIG, HASL) överensstämmer med RoHS-direktiven.
7. Anpassning: Stöd för styva, flexibla och styv-flexibla kretskort.

Bakom kulisserna: SprintPCB:s excellens inom tillverkning av kretskort

Vår produktionsprocess för kretskort kombinerar banbrytande teknik med rigorös kvalitetskontroll:

Designvalidering

• DFM/DFA-kontroller för att eliminera fel i Gerber-filer.
• 3D-simuleringar för termisk och mekanisk spänningsanalys.

Materialval

• FR-4 med hög Tg för fordons-/militära tillämpningar.
• Polyimid för flexibla kretskort i bärbara enheter.

Lagerstapling och etsning

• Laserdirektavbildning (LDI) för 6 μm spårbreddnoggrannhet.
• Plasmaetsning för HDI-kort.

Testning och certifiering

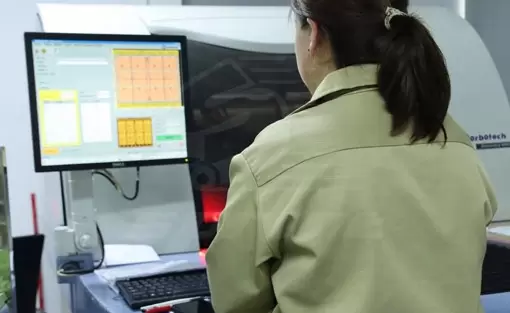

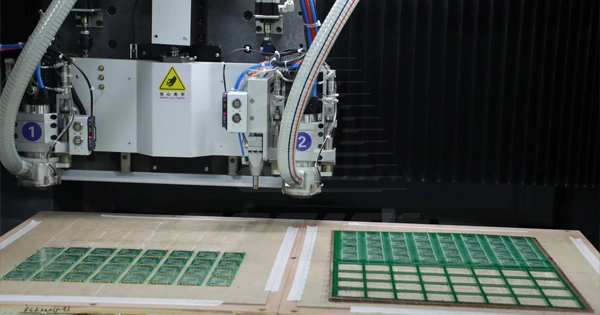

• Automatiserad optisk inspektion (AOI) och flygande sondtestning.
• IPC klass 3-överensstämmelse för verksamhetskritiska applikationer.

Hur man väljer det perfekta kretskortet: En köpares checklista

Undvik kostsamma misstag genom att utvärdera dessa faktorer:

• Material: FR-4 (budgetvänlig), Rogers 4350B (högfrekvent), aluminium (värmeavledning).
• Antal lager: 1–2 lager för enkla kretsar jämfört med 12+ lager för avancerad databehandling.
• Ytbehandling: ENIG (korrosionsbeständighet) kontra OSP (kostnadseffektiv för kort hållbarhet).
• Certifieringar: ISO 9001, IATF 16949 (fordon) och ITAR (försvar).

De 5 största fallgroparna vid kretskortsdesign (och hur man åtgärdar dem)

Även erfarna ingenjörer snubblar över dessa problem:

1. Otillräckligt utrymme: Spår med avstånd <0,2 mm riskerar kortslutning.
   • Åtgärd: Följ IPC-2221-riktlinjerna för avstånd.
2. Termiska heta punkter: Dålig värmeavledning minskar komponenternas livslängd.
   • Åtgärd: Lägg till termiska vior och koppargjutningar.
3. Signalöverhörning: Parallell dragning av höghastighetslinjer.
   • Åtgärd: Använd jordplan och differentialpar.
4. DFM-försummelse: Ignorerar fabrikshusens kapacitet.
   • Åtgärd: Samarbeta tidigt med din kretskortstillverkare.
5. Överkomplicerade layouter: Överdrivna lager blåser upp kostnaderna.
   • Åtgärd: Förenkla med modulära designmetoder.

Varför ingenjörer litar på SprintPCB för kretskortslösningar

Med över 15 års expertis utmärker sig SprintPCB genom:

• Hastighet: 24-timmars leveranstid för prototypframställning för brådskande projekt.
• Precision: Avancerad utrustning för 0,1 mm mikroviaborrning.
• Globalt stöd: Fabriker i USA, Kina och Tyskland.
• Transparens: Orderuppföljning i realtid och detaljerade testrapporter.

Slutsats

Oavsett om du utvecklar en IoT-sensor eller ett satellitkommunikationssystem är det oumbärligt att bemästra design och tillverkning av kretskort. Samarbeta med SprintPCB för att dra nytta av vår tekniska skicklighet, branschcertifieringar och kundfokuserade filosofi.

Redo att lyfta ditt projekt? Begär en gratis offert för kretskort idag och bli en av fler än 10 000 nöjda kunder.
