<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">3 utmaningar och lösningar för RF-kretskort

2023-06-07Reporter: SprintPCB

I det här blogginlägget kommer vi att utforska utmaningarna och lösningarna som är förknippade med radiofrekvenskretskort (RF-PCB). RF-PCB är en typ av kretskort som används flitigt i högfrekvent signalöverföring och RF-elektroniska enheter. Med den snabba utvecklingen av kommunikations- och elektronikteknik har design och tillverkning av RF-kretsar blivit alltmer komplex och kritisk. Därför är det viktigt att förstå de utmaningar som RF-PCB står inför och implementera lämpliga lösningar för att säkerställa hög prestanda och tillförlitlighet. Till att börja med, låt oss först definiera RF-PCB och diskutera deras tillämpningar. RF-PCB är speciella typer av kretskort som används för att bearbeta och sända högfrekventa signaler. De används ofta i trådlösa kommunikationssystem, radar, satellitkommunikation, högfrekvensfilter och andra RF-elektroniska enheter. På grund av högfrekventa signalers känslighet för signalintegritet och störningar krävs noggrann uppmärksamhet vid design och tillverkning av RF-PCB. RF-PCB står dock inför flera utmaningar under design- och tillverkningsprocessen. Främst är det kraven för högfrekvent signalöverföring. Högfrekventa egenskaper och signalintegritet är viktiga överväganden vid RF-kretsdesign. I högfrekvensområdet blir signalöverföring och -mottagning mer utmanande eftersom signalvägarnas längd och form avsevärt påverkar överföringsegenskaperna. Dessutom utgör signalstörningar och brus betydande problem i högfrekventa miljöer. För det andra utgör materialval och designoptimering utmaningar för RF-kretskort. Prestandan hos RF-kretskort beror på den dielektriska konstanten och förlustfaktorerna för de använda substratmaterialen. Korrekt materialval och designoptimering kan minimera signalförlust och störningar. Dessutom är designen av transmissionsledningar och antenner avgörande för RF-kretskort, eftersom de spelar en nyckelroll i signalutstrålning och mottagning. För det tredje utgör tillverkningsprocesser också utmaningar. Tillverkningen av RF-kretskort kräver noggrant övervägande av kretskortslayout och lagerstapling för att säkerställa optimal signalöverföringsprestanda. Dessutom är tillämpningen av jordnings- och skärmningstekniker avgörande för att minska signalstörningar och elektromagnetisk strålning. Toleranskontroll och processkrav måste också noggrant beaktas för att säkerställa tillverkningsprocessens noggrannhet och stabilitet. För att hantera dessa utmaningar har flera lösningar föreslagits och implementerats i stor utsträckning. Under designfasen kan högpresterande material användas, och signalvägar och layouter kan optimeras för att maximera kvaliteten på signalöverföringen. Dessutom hjälper tillämpningen av simulerings- och analysverktyg ingenjörer att förutsäga och optimera prestandan hos RF-kretskort. I tillverkningsprocessen krävs exakt lagerstapling och mellanlageranslutningar,tillsammans med avancerade tillverkningstekniker kan säkerställa kvaliteten och prestandan hos RF-kretskort. Dessutom är strikt kvalitetskontroll och testning avgörande för att säkerställa stabiliteten och tillförlitligheten hos RF-kretskort. Testning och validering spelar också en viktig roll för att säkerställa prestandan hos RF-kretskort. Högfrekventa mätningar och egenskapsanalys kan hjälpa till att verifiera kvaliteten och egenskaperna hos signalöverföringen. Signalintegritet och prestandavalidering är kritiska steg för att säkerställa att RF-kretskort följer designspecifikationerna. Slutligen är kontinuerlig förbättring och innovation avgörande för utvecklingen av RF-kretskortteknik. Att hålla koll på nya tekniker och branschtrender och anta dem är avgörande för att bibehålla en konkurrensfördel. Samtidigt är det viktigt att kontinuerligt förbättra design- och tillverkningsprocesserna för att förbättra prestandan och tillförlitligheten hos RF-kretskort nyckeln till hållbar utveckling. I följande avsnitt av den här artikeln kommer vi att fördjupa oss i dessa lösningar och visa upp de praktiska tillämpningarna och prestationerna med RF-kretskortteknik genom en framgångsrik fallstudie. Genom att förstå utmaningarna med RF-kretskort och implementera motsvarande lösningar kan vi bättre möta kraven för högfrekvent signalöverföring och driva utvecklingen av RF-elektroniska enheter.

Utmaningar med RF-kretskort

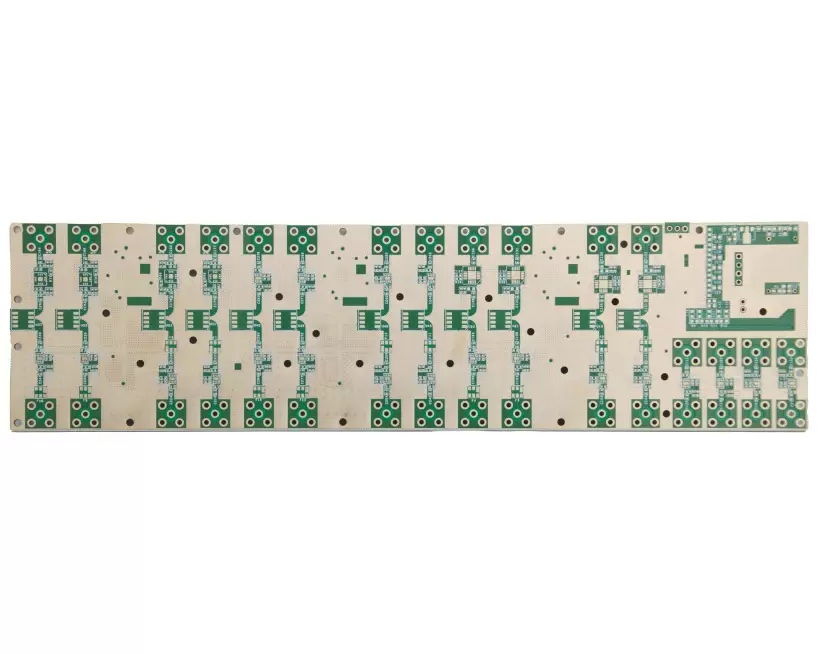

rf-radiofrekvens-PCB-tillverkning

Krav för högfrekvent signalöverföring

Högfrekventa egenskaper och signalintegritet: RF-kretskort står inför utmaningen att upprätthålla signalintegriteten vid högfrekvent signalöverföring. Detta inkluderar att hantera problem som signaldämpning, reflektion och distorsion, vilka är avgörande för att säkerställa tillförlitlig signalöverföring. Störnings- och brusproblem: Högfrekventa kretsar är känsliga för externa störningar och bruskällor, såsom elektromagnetisk strålning, överhörning och resonans. Dessa störningskällor kan leda till signaldistorsion och försämra systemets prestanda. Därför måste RF-kretskort effektivt undertrycka störningskällor och ge tillräcklig avskärmning och isolering.

Materialval och designoptimering

Dielektricitetskonstant och förlustfaktorer: den dielektriska konstanten för material i RF-kretskort bestämmer signalens utbredningshastighet och impedansmatchning. Att välja material med lämpliga dielektriska konstanter är avgörande för att upprätthålla stabil signalöverföring. Dessutom kan förlustfaktorer i materialen påverka signaldämpning och distorsion. Design av transmissionsledningar och antenner: geometrin, längden och layouten för transmissionsledningar och antenner påverkar avsevärt överföringsegenskaperna hos RF-kretskort. Utmaningen ligger i att optimera impedansmatchningen i transmissionsledningen, minimera förluster i transmissionsledningen och minska elektromagnetisk strålning.

Utmaningar i tillverkningsprocessen

Kretskortslayout och lagerstapling : Layouten och lagerstaplingsdesignen för RF-kretskort måste beakta signalintegritet och elektromagnetisk kompatibilitet. Korrekt kretskortslayout och lagerstapling kan minska signalstörningar och överhörning, vilket förbättrar RF-prestanda.

Jordnings- och skärmningstekniker : effektiva jordnings- och skärmningstekniker är nödvändiga i RF-kretskort för att undertrycka störningskällor och elektromagnetisk strålning. Detta inkluderar korrekt jordningsplanering, jordplansdesign och optimering av skärmningsstrukturer.

Toleranskontroll och processkrav : RF-kretskort har stränga toleranskontroll- och processkrav under tillverkningen. Noggrann kontroll av dimensioner, uppriktning, metallisering och lödprocesser är avgörande för att bibehålla RF-prestanda.

Lösningar

Överväganden i designfasen I designfasen kan följande lösningar implementeras för att övervinna utmaningarna inom RF-kretskortsdesign:

Användning av högpresterande material:

RF-kretskort kräver material med låg dielektricitetskonstant och låg förlust för att minimera energiförlust och störningar under signalöverföring. Att välja högpresterande material som PTFE (polytetrafluoretylen) eller högfrekventa laminat kan förbättra signalintegriteten och prestandan.

Optimering av signalvägar och layout:

Noggrant övervägande av signalvägar och layout är avgörande för att minimera störningar mellan signallinjer. Rationell signalrouting, lämpligt avstånd och lageruppbyggnad kan minska överhörning och reflektioner, vilket förbättrar signalkvaliteten.

Tillämpning av simulerings- och analysverktyg:

Att använda RF-simulerings- och analysverktyg, såsom programvara för simulering av elektromagnetiska fält och verktyg för frekvensdomänanalys, kan hjälpa till att utvärdera och optimera designprestanda. Dessa verktyg hjälper till att förutsäga viktiga parametrar som signalintegritet, impedansmatchning och signalförlust, vilket möjliggör tidig upptäckt och lösning av potentiella problem. Teknologiska lösningar i tillverkningsprocessen Under tillverkningsprocessen för RF-kretskort kan följande lösningar användas för att hantera utmaningar:

Exakt lageruppbyggnad och mellanlageranslutningar:

Noggrann lageruppbyggnad och mellanlageranslutningar är avgörande för RF-kretskort. Genom att använda precisionsprocesser för tillverkning och högprecisionsutrustning säkerställs konsekvens och tillförlitlighet i mellanlageranslutningar, vilket undviker signalförlust och negativa effekter.

Avancerade tillverkningsprocesser:

Genom att använda avancerade tillverkningsprocesser som finlinjetillverkning av kretskort, högprecisionsetsning och sofistikerade kemiska behandlingar säkerställs processnoggrannhet och styrbarhet. Dessa processer förbättrar linjedefinition, bländarprecision och dimensionskontroll, vilket uppfyller kraven för högfrekvent signalöverföring.

Strikt kvalitetskontroll och testning:

Att implementera rigorösa kvalitetskontrollåtgärder och testmetoder under tillverkningsprocessen är avgörande. Tidig upptäckt och åtgärd av potentiella tillverkningsfel kan uppnås genom avancerad inspektionsutrustning och tekniker som röntgeninspektion, infraröd termografi och högfrekventa mätningar, vilket säkerställer produktkvalitet och prestandastabilitet. Testning och verifiering Under test- och verifieringsfasen av RF-kretskort kan följande lösningar tillämpas för att validera design- och tillverkningsresultat:

Högfrekventa mätningar och karakterisering:

Högfrekvent mätutrustning och verktyg som nätverksanalysatorer och spektrumanalysatorer används för att utföra karakteriserings- och frekvensresponstester på RF-kretskort. Dessa tester utvärderar prestandaindikatorer som signalöverföringsförlust, impedansmatchning och bandbredd och jämför dem med designspecifikationer.

Verifiering av signalintegritet och prestanda:

Signalintegritetstester inklusive tidsdomänreflektion, överhörning och koppling utförs för att verifiera signalens integritet. Validering av signalintegritet säkerställer tillförlitlighet och stabilitet hos RF-kretskort i verkliga applikationer. Kontinuerlig förbättring och innovation Kontinuerlig förbättring och innovation inom RF-kretskortsteknik är avgörande för att möta utmaningar. Följande lösningar driver kontinuerlig förbättring och innovation:

Följa nya teknologier och branschtrender:

Håll dig uppdaterad om nya tekniker och branschtrender inom RF-kretskort, såsom nya material, tillverkningsprocesser och designmetoder. Snabb implementering och implementering av dessa tekniker bidrar till att förbättra prestanda och tillförlitlighet hos RF-kretskort.

Kontinuerlig förbättring av design- och tillverkningsprocesser:

Kontinuerligt förbättra design- och tillverkningsprocesser genom att söka optimeringsmetoder och verktyg som förbättrar produktionseffektiviteten och produktkvaliteten. Optimering av processflödet genom automatisering och intelligenta lösningar minskar mänskliga fel och variationer i tillverkningen. Genom att implementera lösningarna kan tillverkare och designers av RF-kretskort övervinna utmaningar och förbättra prestanda, tillförlitlighet och tillverkningsbarhet hos RF-kretskort. Detta underlättar att möta de växande kraven från högfrekvent kommunikation och elektroniska enheter, vilket ytterligare driver utvecklingen av RF-teknik.

Fallstudie: Framgångsrik tillämpning av RF-kretskort

Design och tillverkning av RF-kretskort för 5G-basstationer

Fallstudie: Design och tillverkning av RF-kretskort för 5G- basstationer Bakgrund Med den snabba utvecklingen av 5G-kommunikationsteknik ställs högre krav på RF-kretskort. Ett företag som tillverkar kommunikationsutrustning beslutade att utveckla en högpresterande basstation baserad på 5G-teknik. För att uppfylla kraven på högfrekvent signalöverföring, signalintegritet och prestandastabilitet valde de RF-kretskort som en kritisk komponent för basstationen. LösningÖverväganden under designfasen: Under designfasen användes avancerade verktyg för RF-kretsdesign och simuleringsprogramvara för att optimera signalvägar, vilket säkerställde bästa signalintegritet och överföringsprestanda. Dessutom valdes speciella material med låg dielektricitetskonstant och låg förlust för att minimera signaldämpning och överföringsförlust. Tekniska lösningar under tillverkningsprocessen: För att säkerställa RF-kretskortets kvalitet och prestanda användes exakta lagerstaplings- och sammankopplingstekniker. Genom att optimera kretskortets layout och implementera skärmningstekniker minskades signalstörningar och brus avsevärt. Avancerade tillverkningsprocesser för mikrofina kretsmönster och högprecisionskontroll användes för att säkerställa noggranna dimensioner och toleranskontroll. Testning och validering: Omfattande högfrekventa mätningar och karakteristiska analyser utfördes för att säkerställa att RF-kretskortet uppnådde stabil prestanda inom designfrekvensområdet. Professionella verktyg för signalintegritetsanalys användes för att verifiera kretskortets signalöverföring och gränssnittstillförlitlighet. Resultat och fördelar Hög prestanda och stabilitet: Genom att använda optimerade design- och tillverkningslösningar uppnådde RF-kretskortet för 5G-basstationen kraven för högfrekvent signalöverföring och visade utmärkt signalintegritet och stabilitet. Prestandaförbättring och marknadskonkurrenskraft: Den framgångsrika lanseringen av den högpresterande basstationen baserad på 5G-teknik ökade kundnöjdheten och stärkte företagets konkurrenskraft på marknaden för kommunikationsutrustning. Den förbättrade tillförlitligheten och stabiliteten hos RF-kretskorten bidrog till produktens prestandaförbättring. Teknologisk ackumulering och innovation: Under hela projektet samlade företagets design- och tillverkningsteam värdefull erfarenhet och kunskap om RF-kretskort. Detta ger en solid teknisk grund och stöder framtida projekt med fortsatt innovation. Denna framgångsrika fallstudie exemplifierar vikten och tillämpningsvärdet av RF-kretskort inom områden som 5G-kommunikation. Genom lämpliga design- och tillverkningslösningar kan RF-kretskort uppfylla kraven för högfrekvent signalöverföring, vilket ger stabil prestanda och tillförlitlighet, vilket driver utvecklingen av modern kommunikationsteknik. I den här artikeln har vi diskuterat utmaningarna vid design och tillverkning av radiofrekvenskretskort (RF-kretskort) och föreslagit lösningar för att övervinna dem. RF-kretskort spelar en avgörande roll inom modern kommunikation och elektronik, men kraven på högfrekvent signalöverföring, materialval och tillverkningskomplexitet utgör utmaningar. Genom att implementera lämpliga lösningar kan vi dock säkerställa prestandan och tillförlitligheten hos RF-kretskort. Under designfasen,Överväganden som att använda högpresterande material, optimera signalvägar och layouter, samt använda simulerings- och analysverktyg hjälper till att utvärdera designalternativ. Teknologiska lösningar i tillverkningsprocessen inkluderar exakt lagerstapling och sammankopplingar, avancerade tillverkningsprocesser samt strikt kvalitetskontroll och testning. Test- och valideringsfasen involverar tekniker som högfrekventa mätningar, prestandaanalys och verifiering av signalintegritet. Kontinuerlig förbättring och innovation är viktiga faktorer för RF-kretskorts framgång. Att följa nya tekniker och branschtrender och kontinuerligt förbättra design- och tillverkningsprocesser förbättrar prestandan och tillförlitligheten hos RF-kretskort. Genom framgångsrika fallstudier observerar vi praktiska tillämpningar och prestationer som härrör från dessa lösningar. Dessa fall ger insikter i design- och tillverkningsprocessen för RF-kretskort och erbjuder vägledning för framtida projekt. Sammanfattningsvis spelar RF-kretskort en avgörande roll inom modern kommunikation och elektronik, men de möter utmaningar under design- och tillverkningsfaserna. Men med lämpliga lösningar kan dessa utmaningar övervinnas för att säkerställa prestandan och tillförlitligheten hos RF-kretskort. I takt med att tekniken fortsätter att utvecklas kan vi förvänta oss att RF-kretskort kommer att spela en ännu viktigare roll i framtida förbättringar och innovationer.
