RF-kretskort kontra konventionellt kretskort: Skillnader och tillämpningar

2023-06-06Reporter: SprintPCB

Inom det moderna elektronikområdet är kretskort (PCB) oumbärliga nyckelkomponenter. Med den ständiga teknikutvecklingen och utvecklande applikationsbehov har olika specialiserade typer av kretskort framkommit, inklusive radiofrekvenskretskort (RF PCB). RF-kretsar spelar en viktig roll inom kommunikation, radar, satellitsystem och andra områden, och RF PCB har blivit det föredragna valet för många högfrekventa applikationer. I det här blogginlägget kommer vi att fokusera på att jämföra skillnaderna och tillämpningarna mellan radiofrekvenskretskort och konventionella kretskort. Vi kommer att introducera de grundläggande koncepten och strukturerna för konventionella kretskort och RF-kretskort, och utforska deras skillnader när det gäller materialval, designkrav och tillverkningsprocesser. Dessutom kommer vi att visa verkliga applikationsexempel för att demonstrera användningsscenarier för både konventionella kretskort och RF-kretskort inom olika områden, vilket hjälper läsarna att förstå deras respektive fördelar och lämplighet. Oavsett om du är elektronikingenjör, student eller helt enkelt någon som är intresserad av elektronikområdet, kommer den här artikeln att ge dig omfattande insikter i radiofrekvenskretskort och konventionella kretskort. Vi tror att genom en djupgående jämförelse och analys av dessa två kretskortstyper kommer du att kunna göra bättre val för dina projektkrav och uppnå effektivare och stabilare elektroniska systemdesigner. Låt oss nu fördjupa oss i de fascinerande skillnaderna och tillämpningarna mellan radiofrekvenskretskort och konventionella kretskort!

Vad är ett konventionellt kretskort (PCB)?

Ett konventionellt kretskort (PCB) är en grundläggande komponent som används för att stödja och sammankoppla elektroniska komponenter. Det är vanligtvis tillverkat av ett icke-ledande material, ofta kallat FR-4, vilket är ett glasfiberförstärkt epoxilaminat, med ett eller flera lager av ledande material, vanligtvis koppar, som bildar kretsbanor ovanpå det. Den primära funktionen hos ett kretskort är att ge mekaniskt stöd och elektriska anslutningar genom att montera elektroniska komponenter, såsom integrerade kretsar, motstånd, kondensatorer etc., på dess yta och sammankoppla dem med kopparledningar. Denna design minskar kretsens komplexitet samtidigt som den förbättrar kretsens tillförlitlighet och stabilitet. Konventionella kretskort har följande egenskaper och tillämpningsområden: Struktur: Konventionella kretskort har en skiktad plan struktur med kopparledningar sammankopplade via vior. De kan vara enkelsidiga, dubbelsidiga eller flerskiktade. Användningsområden: Konventionella kretskort hittar en mängd olika tillämpningar i olika elektroniska enheter och produkter, inklusive konsumentelektronik, kommunikationsutrustning, industriella styrsystem, datorhårdvara etc. Tillverkning: Konventionella kretskort tillverkas vanligtvis genom processer som involverar tryckning och etsning, där de ledande mönstren trycks på det icke-ledande substratet och oönskat kopparmaterial avlägsnas kemiskt. Funktioner: Konventionella kretskort är enkla och kostnadseffektiva, lämpliga för allmänna kretsdesigner och tillämpningar inom ett måttligt frekvensområde. Material: Konventionella kretskort använder huvudsakligen FR-4 som substratmaterial, vilket erbjuder goda isoleringsegenskaper och mekanisk hållfasthet. Ett konventionellt kretskort är ett mångsidigt kretskort som kan tillämpas på ett brett spektrum av elektroniska enheter och tillämpningar. De har en relativt enkel struktur och tillverkningsprocess, vilket gör dem kostnadseffektiva för allmänna kretsdesigner.

Vad är ett radiofrekvenskretskort (RF PCB)?

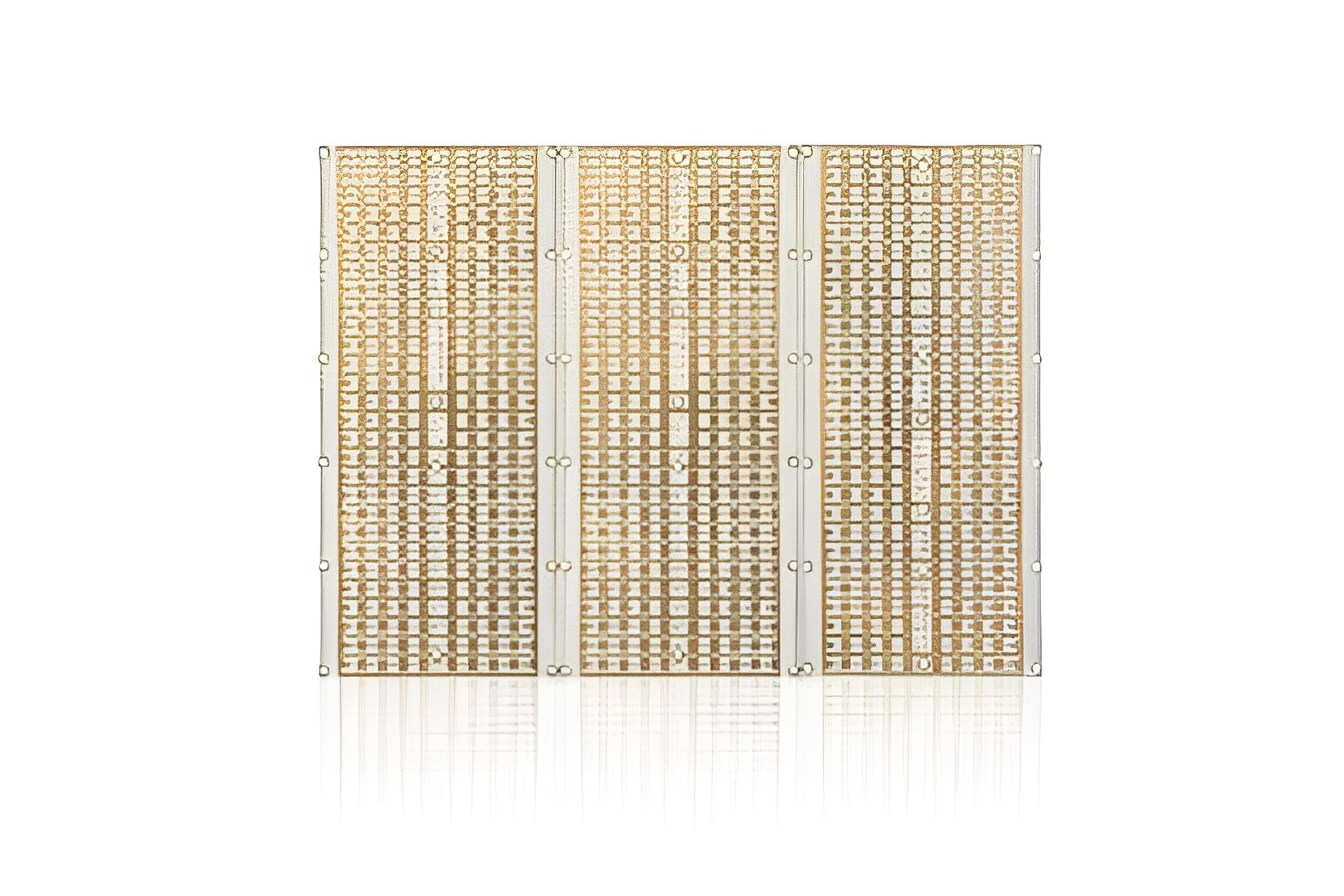

Ett radiofrekvenskretskort (RF PCB) är en specialiserad typ av kretskort som är utformat för att hantera högfrekventa och radiofrekvenssignaler. Jämfört med konventionella kretskort (PCB) har RF-kretskort unika egenskaper och designkrav som möjliggör effektiv signalöverföring inom högfrekvensområdet. För det första är designmålet för ett RF-kretskort att uppnå RF-signalöverföring med låg förlust och hög prestanda. För att uppnå detta måste RF-kretskort beakta impedansmatchning och signalintegritet. Impedansmatchning är avgörande för att minimera signalreflektion och förlust under signalöverföring. Signalintegritet avser att upprätthålla signalstabilitet och noggrannhet genom hela överföringsprocessen, fri från störningar eller dämpning. För det andra kräver RF-kretskort användning av speciella material och lageruppsättningar för att möta kraven från högfrekventa signaler. Vanliga material som används för RF-kretskort inkluderar PTFE (polytetrafluoroetylen)-substrat såsom Teflon och Rogers. Dessa material uppvisar låg dielektrisk förlust och hög termisk stabilitet, vilket ger överlägsen prestanda i högfrekventa miljöer. Dessutom kräver RF-kretskort exakt och noggrann layout och routing. Högfrekventa signaler ställer strängare krav på kretslayout och routing för att undvika signalöverhörning och elektromagnetisk strålning. Därför använder RF-kretskort ofta tekniker som lagerpartitionering, jordningsplan och differentiella överföringsledningar för att minimera signalstörningar och brus. Radiofrekvenskretskort spelar en viktig roll inom olika tillämpningsområden, inklusive trådlösa kommunikationsenheter (som mobiltelefoner och trådlösa routrar), radarsystem, satellitkommunikation och radiofrekvensspektrumanalysatorer. Dessa tillämpningar kräver exakt överföring och tillförlitlighet av högfrekventa signaler, och RF-kretskort levererar den prestanda och tillförlitlighet som krävs. Ett radiofrekvenskretskort är specifikt utformat för att hantera högfrekventa och radiofrekvenssignaler. Det uppfyller kraven på impedansmatchning, signalintegritet, specialmaterial och exakt layout för att möta kraven i högfrekventa miljöer. RF-kretskort spelar en avgörande roll inom trådlös kommunikation, radarsystem, satellitkommunikation och andra områden, och ger tillförlitlig prestanda för högfrekvent signalöverföring.

Skillnader mellan radiofrekvens-PCB och konventionellt PCB:

Det finns betydande skillnader i materialval mellan konventionella kretskort (PCB) och radiofrekvenskretskort (RF PCB). Dessa materialval spelar en avgörande roll för kretsens prestanda och frekvensrespons. I konventionella kretskort inkluderar vanliga basmaterial glasfiberförstärkt epoxiharts (FR-4) och polyimid (PI). FR-4 är ett allmänt använt standardmaterial med lägre kostnad och god mekanisk hållfasthet, lämpligt för de flesta konventionella kretstillämpningar. Polyimid, å andra sidan, erbjuder högre temperaturtolerans och bättre dimensionsstabilitet, vilket gör det lämpligt för applikationer med specifika miljökrav, såsom miljöer med hög temperatur eller hög luftfuktighet. Däremot är materialvalet för RF-kretskort mer förfinat och komplext. Med tanke på de högre frekvenserna och strängare kraven på RF-signaler är det viktigt att välja lämpliga material för att uppnå optimal RF-prestanda. Vanliga RF-kretskortsmaterial inkluderar polytetrafluoreten (PTFE), polyimid (PI) och material med låg dielektricitetskonstant. Polytetrafluoreten (PTFE) är ett högpresterande RF-material med låg förlust, högt frekvensrespons och utmärkta dielektriska egenskaper. Det används ofta i högfrekventa applikationer som RF-överföringsledningar, antenner och filter. Användning av PTFE-material i RF-kretskort hjälper till att minska signalförluster och förbättra tillförlitligheten i signalöverföringen. Polyimid (PI) är också ett vanligt materialval inom RF-området. Det har låg dielektricitetskonstant och dielektricitetsförlust, vilket gör det lämpligt för högfrekventa och bredbandsapplikationer. Användning av polyimidmaterial i RF-kretskort möjliggör bättre signalintegritet och lägre störningar. Förutom PTFE och PI finns det specialdesignade material med låg dielektricitetskonstant för RF-applikationer, såsom polyimid (LCP) med låg dielektricitetskonstant. Dessa material erbjuder extremt låg dielektricitetskonstant och förlust, vilket gör dem lämpliga för högfrekventa RF-applikationer, vilket ger högre signalhastighet och bättre signalintegritet.

Olika designer i radiofrekvens-PCB och PCB

Här är betydande skillnader i designkraven mellan konventionella kretskort och radiofrekvenskretskort . RF-signalöverföring är avgörande för RF-kretskort. På grund av RF-signalernas högfrekventa natur måste designen av RF-kretskort beakta signalöverföring och -utbredning. Detta innebär noggrann routing och kretslayout för att minimera signalförlust och störningar. Konventionella kretskort kräver vanligtvis inte särskild uppmärksamhet på högfrekvent signalöverföring. De erbjuder mer flexibilitet i routing och layout. Konventionella kretskort fokuserar främst på lågfrekventa signaler och kraftöverföring. Strikt impedansmatchning är avgörande för effektiv och noggrann RF-signalöverföring. RF-kretskort har strängare krav på impedanskontroll, vilket kräver exakt matchning av impedans mellan signalkällor, överföringsledningar och belastningar. Konventionella kretskort har lösare krav på impedanskontroll och kan tolerera vissa impedansvariationer. Designen av konventionella kretskort betonar kretsfunktionalitet och anslutning snarare än exakt impedansmatchning. RF-signalöverföring ställer högre krav på signalintegritet. RF-kretskort måste beakta faktorer som signalutbredning, överhörning och effektdämpning. Därför används speciella routingtekniker, kretsisolering och skärmningsmetoder i RF-kretskortsdesign för att bibehålla signalintegriteten. Konventionella kretskort har lägre krav på signalintegritet. Konventionella kretskortskonstruktioner prioriterar kretsanslutning och tillförlitlig signalöverföring, utan överdriven hänsyn till signalintegritetsproblem. Sammanfattningsvis har RF-kretskort strängare designkrav, vilket kräver högre precision och expertis. Konstruktörer måste ha djupgående kunskaper om RF-kretsar och högfrekventa egenskaper, och använda specialiserade designtekniker och processkontroller för att uppfylla kraven för RF-signalöverföring. Å andra sidan erbjuder konventionell kretskortskonstruktion mer frihet, med fokus på kretsfunktionalitet och anslutning, med lägre krav på högfrekventa egenskaper. Därför bör valet mellan konventionella kretskort och RF-kretskort baseras på specifika applikationskrav.

Olika tillverkningsprocesser för radiofrekvens-PCB och PCB

Tillverkningsprocessen är en annan betydande skillnad mellan konventionella kretskort och radiofrekvenskretskort.

Tillverkningsprocess för kretskort:

Design och layout: Med hjälp av programvara för elektronisk designautomation (EDA) översätts kretsdesignen till kretskortslayouten. Detta inkluderar komponentplacering och bestämning av kretskortets routningsvägar. Substratskapande: Konventionella kretskort använder vanligtvis ett substratmaterial som kallas glasfiberförstärkt epoxiharts (FR-4). Substratet är belagt med kopparfolie, och oönskad koppar avlägsnas sedan med hjälp av fotolitografi och kemisk etsning, vilket bildar kretsens metallspår. Borrning: Hål borras på kretskortet för komponentinstallation och sammankoppling av kretsen. Plätering: Ett ledande material, vanligtvis koppar, beläggs på väggarna i de borrade hålen för att förbättra anslutningen. Lödning: Elektroniska komponenter löds fast på kretskortet. Detta kan göras manuellt eller med hjälp av automatiserad utrustning som våglödningsmaskiner eller reflow-ugnar. Testning och kvalitetskontroll: Monterade kretskort genomgår testning för att säkerställa korrekt funktionalitet och kvalitet.

Tillverkningsprocess för RF-kretskort:

Materialval: RF-kretskort kräver ofta specialiserade material som polytetrafluoreten (PTFE) eller polyfenylenoxid (PPO) för att uppfylla kraven för högfrekvent signalöverföring. Specialiserad lamineringsprocess: RF-kretskort kan innefatta flerskiktsdesign med olika dielektriska lager och metalllager. Isoleringsegenskaperna mellan dessa lager är avgörande för RF-signalöverföring. Högprecisionsbearbetning: På grund av RF-signalers unika natur kräver RF-kretskort högre precision i bearbetningen, såsom mindre borrdiametrar och mer exakta spårbredder. Impedanskontroll: RF-kretskort måste strikt kontrollera signalimpedansen för att säkerställa stabil och konsekvent signalöverföring. Detta kan innebära speciella design- och tillverkningstekniker såsom mikrostrip- eller koplanära vågledarstrukturer. Strikt kvalitetskontroll: Tillverkningsprocessen för RF-kretskort kräver strängare kvalitetskontroll för att säkerställa att kretsens prestanda uppfyller designkraven. Detta inkluderar användning av högprecisionstestutrustning för signal- och impedansmätningar.

Applikationsexempel: Konventionella kretskort och RF-kretskort i verkliga tillämpningar

Applikationsexempel för konventionella kretskort:

Konsumentelektronik: Konventionella kretskort används ofta i konsumentelektronik som smartphones, surfplattor, persondatorer etc. De används för att ansluta och stödja olika elektroniska komponenter och funktionella moduler, inklusive processorer, minne, sensorer etc. Konventionella kretskort ger stabila kretsanslutningar och signalöverföring i dessa enheter. Fordonselektronik: Elektroniska system i bilar kräver tillförlitliga kretskort för att stödja olika funktioner, såsom motorstyrenheter, infotainmentsystem, navigationssystem etc. Konventionella kretskort används i stor utsträckning inom fordonselektronik för att ge tillförlitlig signalöverföring och kraftdistribution. Industriell automation: Inom området industriell automation används konventionella kretskort för sammankoppling och interaktion mellan styrsystem, sensorer och ställdon. De spelar en avgörande roll i produktionslinjer, robotstyrning och övervakningssystem.

Applikationsexempel för RF-kretskort:

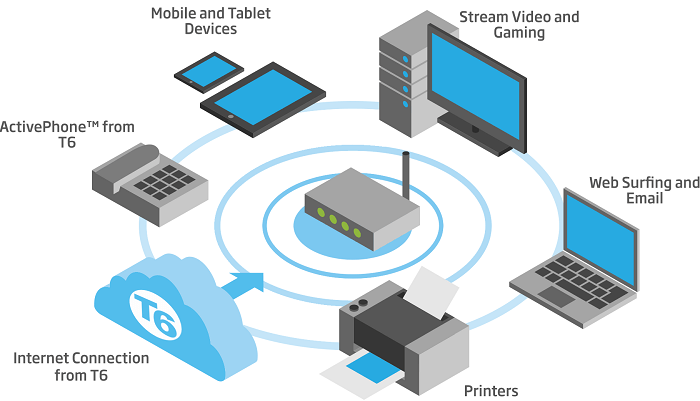

Trådlös kommunikation: RF-kretskort är avgörande i trådlösa kommunikationsenheter. Till exempel kräver basstationsantenner, satellitkommunikationsutrustning, routrar för trådlösa lokala nätverk (Wi-Fi) etc. alla RF-kretskort för att uppnå högfrekvent signalöverföring och impedansmatchning. RF-kretskortapplikationer

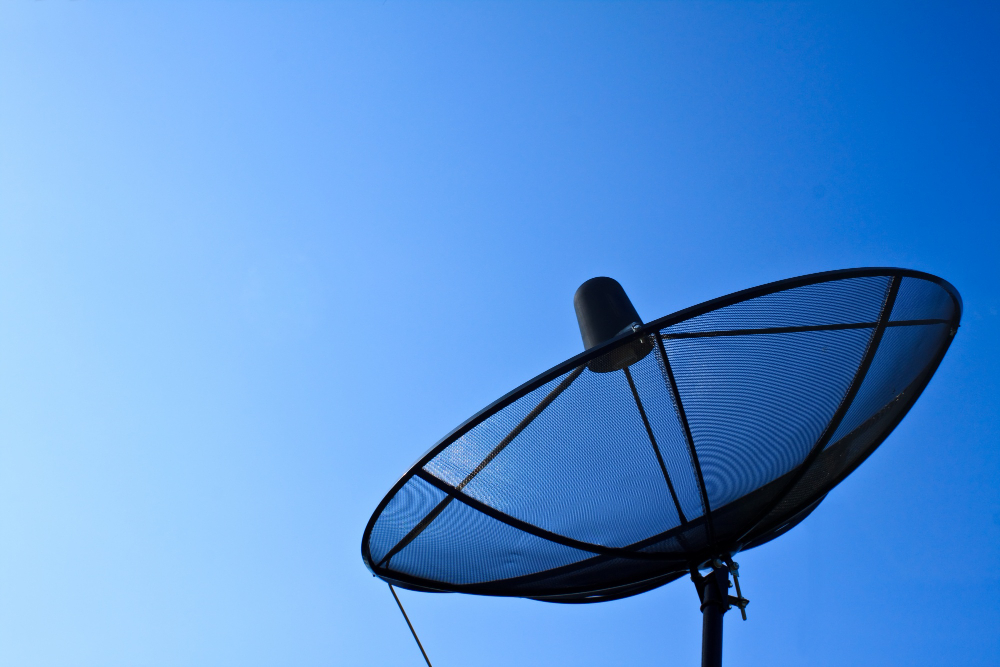

Radarsystem: Radarsystem kräver högfrekventa och högpresterande kretskort för exakt signalbehandling och RF-energiöverföring. RF-kretskort används ofta i civila och militära radarsystem, såsom väderradar, flygplansnavigationsradar etc.

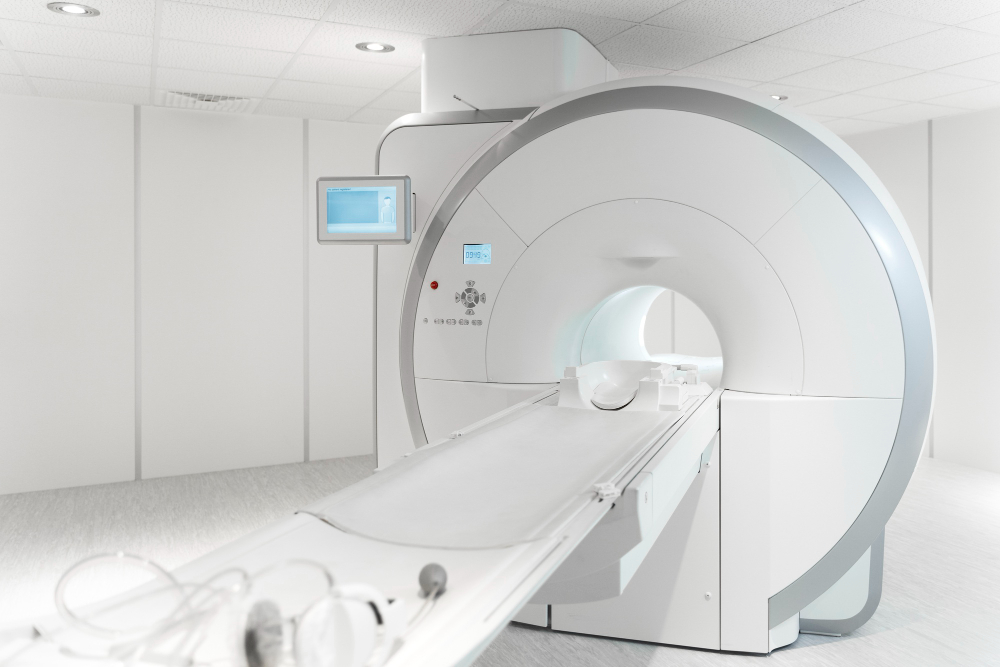

Medicintekniska produkter: Vissa medicintekniska produkter, såsom MR-skannrar, pacemakers och trådlösa medicinska sensorer, kräver RF-kretskort för att uppnå högfrekvent signalöverföring och korrekt databehandling. MR-skannrar för medicintekniska produkter

MR-skannrar för medicintekniska produkter

I den här artikeln har vi utförligt diskuterat skillnaderna och tillämpningarna mellan radiofrekvenskretskort (RF-kretskort) och konventionella kretskort (PCB). Vi har funnit betydande variationer mellan dessa två typer av kretskort när det gäller materialval, designkrav och tillverkningsprocesser. I praktiska tillämpningar används konventionella kretskort ofta inom allmänna elektroniska apparater, konsumtionsvaror och industriella kontrollområden. Å andra sidan utmärker sig RF-kretskort inom områden som kommunikation, radar, radiofrekvensidentifiering (RFID) och trådlösa sensornätverk, där högfrekvent prestanda är avgörande. Därför rekommenderar vi starkt att man noggrant utvärderar och jämför dessa två typer av kretskort baserat på specifika krav när man väljer ett lämpligt alternativ. Valet bör göras med hänsyn till faktorer som frekvenskrav, signalöverföringsegenskaper och prestandakrav, vilket säkerställer optimal kretsprestanda och driftsstabilitet.

Slutligen, om du är intresserad av att lära dig mer om dessa två typer av kretskort, är du välkommen att kontakta oss. Upplev förstklassig PCB-support med SprintPCB. Räkna med SprintPCB , det ledande högteknologiska företaget, för alla dina behov av kretskortstillverkning. Våra kompletta tjänster tillgodoser kunder över hela världen och säkerställer en problemfri process till konkurrenskraftiga priser. Effektivisera din verksamhet och kontakta oss nu för att utforska de många sätt på vilka vi kan stödja din organisation.
