<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">HDI-kretskort: Förbättra elektronisk prestanda med högdensitetskopplingsteknik

2025-06-24Reporter: SprintPCB

HDI-kretskort (High-Density Interconnect) representerar ett betydande framsteg inom kretskortstekniken och möjliggör mer kompakta, effektiva och tillförlitliga elektroniska enheter. I takt med att efterfrågan på miniatyrisering och högpresterande elektronik växer har HDI-kretskort blivit viktiga inom olika branscher, inklusive konsumentelektronik, fordonsindustrin, medicintekniska produkter och flygindustrin. Den här artikeln utforskar invecklade detaljer hos HDI-kretskortstekniken , dess fördelar, tillverkningsprocesser och varför SprintPCB är din ideala partner för HDI-kretskortslösningar.

Förstå HDI PCB-teknik

HDI-kretskort kännetecknas av sin högre ledningstäthet per ytenhet jämfört med traditionella kretskort. De använder mikrovior, blinda och nedgrävda vior, samt fina linjer och mellanrum för att uppnå överlägsen elektrisk prestanda och designflexibilitet. Denna teknik möjliggör integration av fler komponenter på ett mindre område, vilket leder till lättare och mer kompakta elektroniska enheter.

Fördelar med HDI-kretskort

HDI-kretskort erbjuder många fördelar jämfört med konventionella kretskort:

Miniatyrisering: Användningen av mikrovias och fina linjer möjliggör design av mindre och tunnare kort, vilket är avgörande för moderna kompakta enheter.
Förbättrad elektrisk prestanda: Kortare signalvägar minskar signalförlust och förbättrar signalintegriteten, vilket är avgörande för höghastighetsapplikationer.
Ökad tillförlitlighet: Det minskade antalet sammankopplingar och lager minimerar potentiella felpunkter, vilket förbättrar den totala tillförlitligheten.
Designflexibilitet: HDI-tekniken stöder komplexa konstruktioner med högre komponentdensitet, vilket möjliggör mer funktionalitet i ett begränsat utrymme.
Kostnadseffektivt: Trots den avancerade tekniken kan HDI-kretskort minska den totala systemkostnaden genom att minimera behovet av ytterligare komponenter och sammankopplingar.

HDI-kretskorttillverkningsprocess

Tillverkningen av HDI-kretskort innefattar flera specialiserade processer:

Laserborrning Högprecisionslaserborrning används för att forma mikrovias – vanligtvis mindre än 0,1 mm i diameter – vilket möjliggör kompakta mellanlageranslutningar. Denna process är avgörande för att uppnå den fina funktionstäthet som krävs i HDI-konstruktioner.
Blinda och nedgrävda vias Blinda vias förbinder yttre lager med ett eller flera inre lager, medan nedgrävda vias endast förbinder inre lager. Dessa via-typer är viktiga i flerskiktade HDI-strukturer, vilket möjliggör signalrouting utan att förbruka värdefull yta. Komplexa stack-ups som 1+N+1 eller 2+N+2 konstrueras genom flera lamineringssteg.
Sekventiell laminering HDI-kretskort byggs lager för lager med hjälp av sekventiell laminering. Varje cykel inkluderar mönstring, formning (laserborrning) och pressning, vilket möjliggör hög kretstäthet och flerskiktade sammankopplingsstrukturer.
Viafyllning Mikrovior och via-in-pad-strukturer fylls med ledande eller icke-ledande harts för att förhindra hålrum, säkerställa mekanisk hållfasthet och skapa en plan yta för komponentmontering. Detta steg är särskilt viktigt för BGA och SMT-komponenter med hög densitet.
Laserdirektavbildning (LDI) Istället för traditionell filmbaserad exponering använder LDI-tekniken en laser för att direkt exponera kretsmönster på fotoresist. Detta förbättrar bildupplösningen, förbättrar justeringsnoggrannheten och stöder de fina linjefunktioner som är typiska för HDI-kretskort.
Högprecisionsetsning Spår och mellanrum på HDI-kretskort är ofta mindre än 75 μm (3 mil). Noggrant kontrollerade etsningsprocesser används för att säkerställa dimensionsnoggrannhet, kantdefinition och enhetlighet i hela kortet.

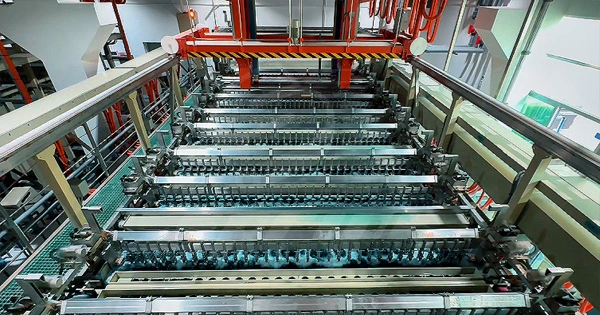

Kopparplätering Efter borrning deponeras ledande koppar inuti mikrovior genom elektroplätering för att etablera tillförlitliga elektriska förbindelser mellan lagren. En jämn pläteringstjocklek är avgörande för signalintegritet och mekanisk hållfasthet.

Impedanskontroll Strikt kontroll av spårgeometri, dielektriska material och avstånd säkerställer jämn impedans över höghastighetssignalvägar. Detta är avgörande för applikationer som kräver signalintegritet, såsom 5G, fordonsradar och högfrekvent databehandling.
Ytbehandling Ytbehandlingar som ENIG (Electroless Nickel Immersion Gold) appliceras för att förbättra lödbarheten, motstå oxidation och säkerställa långsiktig prestanda. Ytbehandling stöder även montering av finfördelade komponenter.

Tillämpningar av HDI-kretskort

HDI-kretskort är en integrerad del av olika högpresterande applikationer:

Konsumentelektronik: Smartphones, surfplattor och bärbara enheter använder HDI-kretskort för sin kompakta storlek och höga funktionalitet.
Fordonsteknik: Avancerade förarstödsystem (ADAS) och infotainmentsystem förlitar sig på HDI-kretskort för tillförlitlig prestanda i kompakta utrymmen.
Medicintekniska produkter: Bärbar medicinsk utrustning drar nytta av miniatyriseringen och tillförlitligheten hos HDI-kretskort.
Flyg- och försvarsindustrin: HDI-kretskort uppfyller de stränga kraven på tillförlitlighet och prestanda inom flyg- och militära tillämpningar.

Varför välja SprintPCB för HDI-kretskortslösningar?

SprintPCB utmärker sig som en ledande tillverkare av HDI-kretskort och erbjuder heltäckande lösningar skräddarsydda för dina specifika behov:

Avancerad teknik: Med hjälp av toppmodern utrustning uppnår SprintPCB mikrovia-storlekar så små som 0,1 mm, vilket säkerställer högdensitetsförbindningar.
Kvalitetssäkring: Efterlevnad av internationella standarder som ISO 9001 och IATF16949 garanterar produkter av högsta kvalitet.
Expertis: Ett team av erfarna ingenjörer tillhandahåller designstöd och teknisk vägledning genom hela projektet.
Anpassning: SprintPCB erbjuder flexibla tillverkningsalternativ för att tillgodose olika designkrav och produktionsvolymer.
Global räckvidd: SprintPCB betjänar kunder över hela världen och säkerställer punktliga leveranser och lyhörd kundservice.

Slutsats

HDI-kretskortsteknik är avgörande för att utveckla modern elektronik och erbjuder oöverträffade fördelar inom miniatyrisering, prestanda och tillförlitlighet. Att samarbeta med en erfaren tillverkare som SprintPCB säkerställer att dina produkter utnyttjar HDI-teknikens fulla potential. Oavsett om du utvecklar banbrytande konsumentelektronik eller kritiska flyg- och rymdsystem, tillhandahåller SprintPCB expertisen och kapaciteten för att möta dina HDI-kretskortsbehov.
