<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Avslöjande av PCB-routingtekniker: Hur man undviker vanliga routingproblem

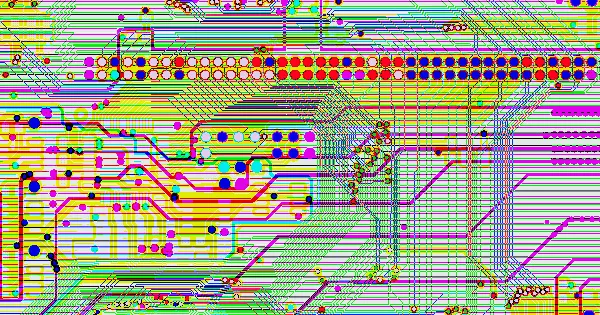

PCB-routing är kärnprocessen för att ansluta elektroniska komponenter på ett kretskort, vilket bestämmer effektiviteten och noggrannheten i signalöverföringen mellan komponenterna. Routningen fungerar som "motorvägen" för dessa signaler, transporterar informationsflödet och säkerställer sömlös kommunikation mellan komponenterna. Bra PCB-routing upprätthåller inte bara signalintegriteten utan förhindrar också störningar och signalavbrott, vilket säkerställer hela systemets stabilitet och tillförlitlighet.

Grundläggande principer för PCB-routing

1. Optimera signalvägar: Kabeldragningen på ett kretskort fungerar som ledning för elektriska signaler, vilket säkerställer att spänning eller ström effektivt kan spridas mellan olika delar av kretsen. Signalvägsdesign måste beakta det kortaste avståndet, minimala vias och lämplig bredd för att undvika impedansavvikelser och signalreflektion.

2. Design av kraft- och jordlager: Kraft- och jordlager är avgörande vid kretskortsdesign. Att hålla kraft- och jordlagren symmetriska och centrerade hjälper till att minska elektromagnetisk störning (EMI) och bibehålla mekanisk stabilitet. Dessutom kan dedikerade routinglager för kritiska signaler minska loopområden och säkerställa signalkvaliteten.

3. Differentiell parrouting och klocksignalhantering: Höghastighetsdifferentialparsignaler kräver lika långa spårlängder för att bibehålla impedansbalans och minimera skevhet. För klocksignaler och andra kritiska signaler är kontrollerad impedansrouting och korrekt längdmatchning avgörande för att förhindra timingosäkerheter och signalfeljustering.

Balansering av automatiserad och manuell routing

Manuell routing: Kräver att konstruktörer ritar rutter manuellt, vilket möjliggör exakt kontroll över positionen och längden på varje spår. Även om denna metod kan optimera signalvägar för kritiska rutter och minska störningar, är den tidskrävande och mindre effektiv för komplexa konstruktioner.

Automatiserad routing: Förlitar sig på algoritmer inom kretskortsdesignprogramvara för att snabbt generera anslutningsvägar, vilket förbättrar designeffektiviteten och konsekvensen, lämplig för enkla konstruktioner eller grundläggande anslutningar. Automatiserad routing kan dock leda till längre spår, signalintegritetsproblem och suboptimal komponentlayout, särskilt i konstruktioner med hög densitet.

Även om automatiserade routingverktyg ökar effektiviteten, är manuell routing fortfarande oumbärlig för komplexa konstruktioner, särskilt i högfrekventa kretsar eller flerskiktskort. Konstruktörer använder ofta en kombination av automatiserad och manuell routing för att säkerställa signalintegritet och systemstabilitet i kritiska delar av kretsen.

Vikten av PCB-routing

1. Förbättra kretsens prestanda och stabilitet: Väl utformad routing säkerställer effektiv signalöverföring mellan komponenter, vilket minskar fördröjningar och distorsion och därigenom förbättrar kretsens totala hastighet och respons.

2. Optimera signalintegriteten: Korrekt routing bibehåller kvaliteten på elektriska signaler, förhindrar distorsion och säkerställer korrekt informationsöverföring, vilket är avgörande i höghastighetskretsar.

3. Minska störningar och överhörning: Effektiv routing minimerar risken för elektromagnetisk störning och överhörning genom att placera spåren korrekt och undvika känsliga komponenter, vilket skyddar signalkvaliteten och förhindrar oönskad signalkoppling.

4. Bibehålla tillförlitlighet: Genomtänkt routing minskar signalreflektion, brus och problem med strömfördelning, vilket säkerställer stabil strömförsörjning till komponenter och förhindrar prestandainstabilitet eller för tidigt komponentfel.

Konsekvenser av dålig routing

1. Signalförvrängning och fördröjning: Dålig routing kan leda till impedansavvikelser, signalreflektion eller alltför långa spår, vilket resulterar i förändringar i signalvågformen och timingproblem som påverkar komponentkommunikation och kretsprestanda.

2. Störningar och brus: Felaktig routing kan utsätta spår för störningar från intilliggande komponenter eller externa källor, vilket introducerar brus och minskar signalkvaliteten, vilket leder till dataöverföringsfel.

3. Minskad tillförlitlighet: Dåligt dradda kretsar är mer benägna att haverera och kan potentiellt stöta på oväntade spänningsfall, termiska problem eller skadade anslutningar, vilket kan leda till fel på utrustningen eller försämrad prestanda.

Principer och metoder för PCB-frätning

1. Routingprioritet och signaltyper:

Olika signaltyper behöver prioriteras vid kretskortsdesign. Kritiska signaler som analoga små signaler, höghastighetssignaler och klocksignaler bör dirigeras först. Dessa signaler är känsliga för brus och störningar, vilket kräver speciella routinglager och minimala looparea. Manuell routing, skärmning och att upprätthålla säkra avstånd är effektiva åtgärder för att säkerställa signalkvaliteten.

2. Utformning av jord- och kraftledningar:

Jordspår bör vara bredare än effektspår, vilka i sin tur bör vara bredare än signalspår. För ett 1-uns kopparkort bär ett 1 mm spårbredd vanligtvis 1 A ström. Jordspår bör vara tätt dragna och justerade parallellt med signalspåren för att minimera störningar och brus, vilket säkerställer signalintegritet.

3. Undvikande och isolering i routing:

Vid kretskortsdesign är det avgörande att undvika att blanda signalspår med effektspår. Signalspår bör hållas borta från effektspår för att förhindra störningar från effektbrus. Speciellt för högfrekventa signaler bör routingen vara kort och direkt för att minska överföringsfördröjningar och förluster. Jord- och effektspår bör separeras för att undvika ömsesidig störning, särskilt i högeffekts- och högfrekventa kretsar.

4. Routing av oscillatorer och känsliga signaler:

Vid ledning runt oscillatorer (kristaller) bör tomma områden undvikas, särskilt under oscillatorn, och man bör hålla sig borta från effektsektioner. Detta förhindrar störningar mellan effekt- och klocksignaler som kan förvränga klocksignalerna och påverka den övergripande kretsstabiliteten. På liknande sätt bör ledning för känsliga signaler (som analoga signaler) separeras från digitala signaler. Isolering av analoga och digitala jordpunkter kan uppnås med hjälp av ferritkulor eller noll-ohm-motstånd för att förhindra signalstörningar.

5. Undvik vassa vinklar vid fräsning:

Skarpa vinklar och rätvinkliga spår i höghastighetssignaldragning kan orsaka impedansavbrott. Rätvinkliga hörn kan fungera som kapacitiva belastningar på spåren, vilket saktar ner signalens stigtider, särskilt i höghastighets- och högfrekvensapplikationer. Vinklar bör undvikas, eller vid behov använd 135° vinklar för böjar.

6. Differentiell parrouting:

Differentialpar, som används för dataöverföring, kräver lika långa spår och liknande routningsvägar nära varandra för att minska common-mode-störningar. Differentialpar bör dirigeras separat från single-ended-signaler för att undvika korsning eller överlappning, vilket kan orsaka störningar.

7. Minimering av signalslingor:

Den area av slingan som bildas av signalspår och deras returvägar bör minimeras. Mindre slingareor minskar risken för extern strålning och störningar från externa källor. Säkerställ att signaljord inte är delade och använd vias där det behövs för att hålla jordslingan så liten som möjligt.

8. Ormspår och impedansmatchning:

Snake traces används för att justera fördröjningar för att uppfylla tidskrav men kan försämra signalkvaliteten och ändra överföringsfördröjningar. Om snake routing krävs, bibehåll en minsta böjningsradie och se till att spåravståndet är fyra gånger spårbredden för att minska överhörning. Impedansmatchning är avgörande i höghastighetskretsar för att minimera signalreflektion och störningar, vilket säkerställer signalintegritet.

9. Korrekt utformning av kraft- och jordledningar:

God konstruktion av kraftledningar är avgörande för att minska signalstörningar och elektromagnetiska störningar. Kraftledningar bör vara breda och korta för att minska resistans och induktans, vilket säkerställer en stabil strömförsörjning. Jordledningar bör ligga nära signalledningar och bilda slingor för att ge goda returvägar, vilket minimerar signalslingornas areor.

10. Simuleringsanalys och prototypverifiering:

Efter att ha slutfört kretskortsdragningsdesignen är simuleringsanalys och prototypverifiering viktiga steg. Simulering hjälper till att bedöma prestandan och stabiliteten hos dragningsdesignen, identifiera potentiella störningsproblem och göra justeringar i tid. Detta minskar avsevärt designfel och förbättrar kretstillförlitligheten.

Kretskortsrouting är både en konst och en teknisk disciplin. Genomtänkt routing säkerställer optimal kretsprestanda, signalintegritet och långsiktig systemstabilitet. På SprintPCB, en ledande kretskortstillverkare , förstår vi att för att uppnå bästa resultat krävs inte bara avancerad teknik utan också expertis inom både design- och tillverkningsprocesser. Konstruktörer måste beakta elektriska egenskaper, mekanisk struktur och tillverkningstekniker för att säkerställa effektiv och tillförlitlig kretsdesign. Som en ledande kretskortstillverkare är SprintPCB engagerade i att leverera högkvalitativa lösningar som uppfyller de högsta standarderna för prestanda och tillförlitlighet.
