1 Val mellan rigid-flex-kort och FPC: Balansering av fördelar och nackdelar

2023-05-31Reporter: SprintPCB

Inom modern design och tillverkning av elektroniska enheter är det avgörande att välja rätt typ av kretskort. Stela flexibla kort och flexibla kretskort (FPC) är två vanliga alternativ som spelar viktiga roller i olika tillämpningsscenarier. Stela flexibla kort är utformade för att kombinera egenskaperna hos både styvhet och flexibilitet, vilket ger flexibilitet och böjningsmöjligheter inom vissa områden samtidigt som de bibehåller styvhet inom andra. Å andra sidan är FPC kända för sin böjning och smidighet, vilket gör dem lämpliga för tillämpningar som kräver miniatyrisering och högdensitetskablage. Att välja rätt kretskortstyp för ett specifikt projekt är avgörande för att säkerställa prestanda, tillförlitlighet och produktionseffektivitet hos elektroniska enheter. För många designers och tillverkare kan dock beslutet mellan stela flexibla kort och FPC vara utmanande. Därför syftar den här artikeln till att utforska fördelarna och nackdelarna med stela flexibla kort och FPC och ge viktiga överväganden för att hjälpa läsarna att fatta välgrundade beslut om avvägningar. Genom att förstå egenskaperna och tillämpningarna hos stela flexibla kort och FPC kommer läsarna att kunna fatta kloka beslut baserat på kraven och begränsningarna i sina projekt. Oavsett om det gäller att sträva efter högre utrymmeseffektivitet och designflexibilitet eller fokusera på kostnads- och produktionseffektivitetsförbättringar, kommer den här artikeln att ge omfattande information för att hjälpa läsarna att fatta välgrundade beslut mellan styva flexibla kort och FPC. Härnäst kommer vi att fördjupa oss i artikeln för att diskutera fördelarna och nackdelarna med styva flexibla kort och FPC , samt de viktigaste övervägandena vid valet.

Fördelar med rigid-flex-skivor

Styv-flex-skiva-1

Rigid-flex-kort erbjuder funktionaliteten hos både styva och flexibla delar på ett enda kretskort. Denna design minskar antalet sammankopplingar och kontakter mellan komponenter, vilket sparar utrymme och gör det enklare att integrera elektroniska element i kompakta enheter eller system. Dessutom möjliggör designflexibiliteten hos Rigid-flex-kort anpassade layouter för att bättre passa specifika applikationskrav och tillgodose komplexa elektroniska konstruktioner. Kombinationen av styva och flexibla material i Rigid-flex-kort ger högre tillförlitlighet och hållbarhet. Den styva delen ger stabilt stöd och mekanisk styrka, vilket förhindrar att kortet skadas under vibrationer eller böjning. Den flexibla delen kan anpassa sig till böjning och vridning, vilket minskar mekanisk stress, vilket förbättrar kortets livslängd och tillförlitlighet. Designen av Rigid-flex-kort eliminerar behovet av ett stort antal kontakter och plugins som krävs i traditionella kretskort. Detta minskar antalet anslutningspunkter, minimerar potentiella anslutningsproblem och felpunkter, vilket förbättrar den totala kretstillförlitligheten. Dessutom förenklar en minskning av antalet kontakter monteringsprocessen, vilket sparar produktionskostnader och tid. Designen av Rigid-flex-kort kan minska antalet komponenter och monteringssteg, vilket leder till lägre tillverkningskostnader och monteringstid. Jämfört med traditionella metoder som innebär användning av separata kretskort och kabelhärvor, minskar den integrerade designen av styv-flexibla kort fel och fel under montering, vilket förbättrar produktionseffektiviteten.

Nackdelar med styv-flexig platta

Designen av styva flexibla kretskort är komplex eftersom den kräver integration och routing av två olika material. Detta kan kräva avancerade designfärdigheter och verktyg. Dessutom är tillverkningskostnaden för styva flexibla kretskort vanligtvis högre jämfört med traditionella styva eller flexibla kretskort. Detta inkluderar materialkostnader, bearbetningstekniker och specialiserad produktionsutrustning. Tillverknings- och monteringsprocesserna för styva flexibla kretskort är mer komplicerade än för traditionella kretskort. På grund av den unika strukturen krävs speciella tillverkningstekniker och utrustning för att säkerställa de flexibla delarnas tillförlitlighet och stabilitet. Dessutom kräver montering av styva flexibla kretskort högre teknisk expertis och noggrann hantering för att korrekt kombinera och säkra anslutningspunkterna mellan de styva och flexibla sektionerna. Strukturens komplexitet i styva flexibla kretskort gör reparation och restaurering mer utmanande. Att reparera den flexibla delen kan kräva specialiserade tekniker och utrustning, medan reparation av den styva delen kan kräva omdesign och omtillverkning av hela kretskortet. Därför är kostnaden och tidsinvesteringen för underhåll och reparation av styva flexibla kretskort hög. Design och tillverkning av styva flexibla kretskort är lämpliga för specifika applikationsscenarier. För vissa krav, såsom miljöer med hög temperatur, hög strömledningsförmåga eller mekanisk stress, är styvflexiga kretskort kanske inte det lämpligaste valet. Detta beror på att de flexibla delarna kan bli instabila eller känsliga för skador under vissa extrema förhållanden. Därför är det nödvändigt att noggrant beakta de specifika kraven och begränsningarna för tillämpningen när man väljer styvflexiga kretskort.

Fördelar med FPC

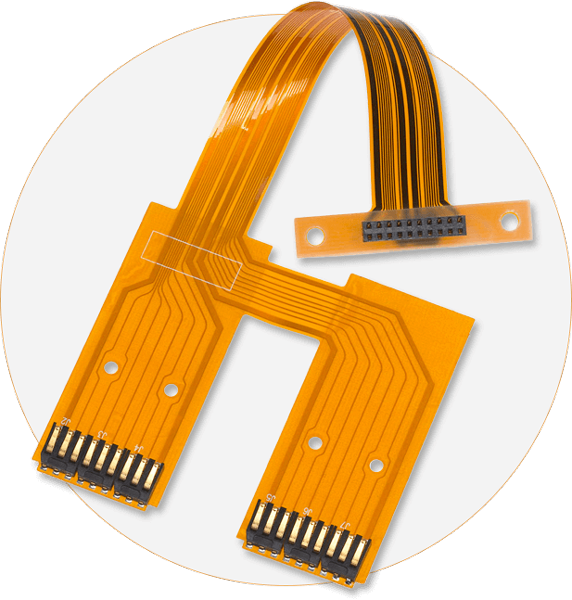

flex-kretskort

Flexibla kretskort kan böjas och vikas, vilket gör dem anpassningsbara till olika former och storlekar på enheter. Denna flexibilitet gör flexibla kretskort särskilt lämpliga för applikationer med begränsat utrymme eller som kräver böjda installationer. Flexibla kretskort är tillverkade av tunna och lätta flexibla substrat, vilket gör dem tunnare och lättare jämfört med styva kretskort. Detta gör flexibla kretskort mycket användbara i små enheter med begränsningar av vikt och volym, såsom mobila enheter, bärbara enheter och medicinsk utrustning. Flexibla kretskort möjliggör högdensitetskablage eftersom de kan rymma fler kretsar genom att använda tunna filmer, flerskiktsstapling eller böjda banor. Detta ger fler anslutningspunkter och högre ledningstäthet, vilket underlättar designen av komplexa kretsar och funktioner. Dessutom minskar flexibla kretskort antalet anslutningspunkter och kontakter, vilket minskar potentiella felpunkter och förbättrar systemets tillförlitlighet. De flexibla substraten i flexibla kretskort uppvisar vanligtvis god elektromagnetisk skärmningsprestanda. De kan erbjuda lägre elektromagnetisk strålning och känslighet, vilket minskar effekten av störningar och brus. Detta är avgörande för högfrekventa och känsliga applikationer såsom kommunikationsenheter och RF-kretsar. Flexibla kretskort använder vanligtvis tillförlitliga anslutningsmetoder som lödning eller kompressionsbindning för att ansluta elektroniska komponenter och enheter. Dessa anslutningsmetoder ger goda elektriska anslutningar och mekanisk fixering, och kan motstå miljöpåfrestningar som vibrationer, stötar och temperaturförändringar. De flexibla substraten och tillförlitliga anslutningsmetoderna hos flexibla kretskort gör att de har god motståndskraft mot vibrationer och stötar. De kan bibehålla kretsstabilitet och tillförlitlighet i vibrerande och stötfyllda miljöer, vilket gör dem lämpliga för tillämpningar som mobila enheter och fordonselektronik som är känsliga för vibrationer och stötar.

Nackdelar med FPC

Flexibla kretskort är mer känsliga för mekanisk stress jämfört med styva kretskort. På grund av sin tunna och flexibla natur är flexibla kretskort benägna att böjas, vikas eller skadas vid felaktig hantering. Därför kräver de noggrann hantering och underhåll i applikationer för att säkerställa deras mekaniska styrka och hållbarhet. Jämfört med styva kretskort har flexibla kretskort högre tillverkningskostnader. Tillverkningsprocessen för flexibla kretskort involverar speciella material och tekniker såsom polyimid (PI) substratmaterial, tunnfilmsplätering, laminering och så vidare. Dessa speciella krav gör tillverkningsprocessen mer komplex och kräver högre teknisk expertis och investeringar i utrustning, vilket ökar kostnaden. Flexibla kretskort är mer känsliga för miljöförhållanden. De är till exempel mer känsliga för temperaturvariationer, fuktighet och kemiska ämnen. I hårda miljöförhållanden som höga temperaturer, hög luftfuktighet, korrosiva gaser kan flexibla kretskort påverkas, vilket leder till prestandaförsämring eller fel. Därför kan användningen av flexibla kretskort vara begränsad i vissa specifika applikationsmiljöer. Flexibla kretskort har vissa begränsningar i högfrekventa och höghastighetsapplikationer. På grund av deras flexibla substrat och tunna ledare kan de elektriska överföringsegenskaperna hos flexibla kretskort påverkas av förluster och signaldämpning, vilket begränsar deras förmåga vid högfrekvent och snabb signalöverföring. För tillämpningar som kräver högre frekvenser eller snabb signalöverföring kan mer komplexa konstruktioner och tekniska lösningar krävas. Jämfört med styva kretskort är design och underhåll av flexibla kretskort relativt mer komplext. På grund av flexibiliteten och mjukheten hos flexibla kretskort måste designprocessen beakta ytterligare faktorer som vikpunkter, böjningsradier och användning av kontakter. Dessutom kan reparation och underhåll av flexibla kretskort vara mer utmanande på grund av deras flexibilitet och komplexa struktur, vilket ofta kräver specialiserad expertis och utrustning.
