Den ultimata guiden till RF-kretslayout: Säkerställande av stabilitet och tillförlitlighet

2024-08-15Reporter: SprintPCB

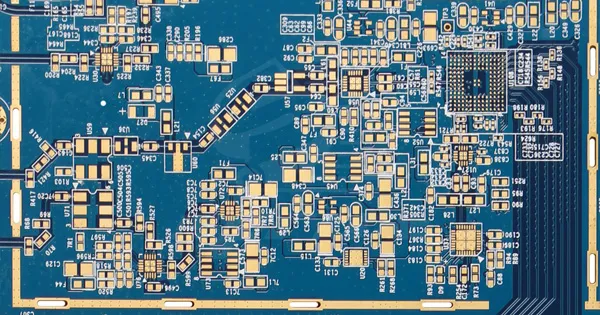

Design av RF-kretskort är en kritisk och komplex aspekt av elektronikteknik, där dess prestanda direkt påverkar systemets övergripande funktion. RF-signalernas högfrekventa egenskaper ställer strikta krav på kretslayouten. Den här artikeln kommer att fördjupa sig i de viktigaste principerna för RF- kretskortskretslayout och hjälpa konstruktörer att optimera sina designer i verkliga projekt för att säkerställa att kretsen fungerar som förväntat.

1. Signalintegritet: Optimering av högfrekventa signalvägar

I RF-kretskortskretsar är signalintegritet (SI) en av kärnfrågorna. På grund av RF-signalers höga frekvens kan även små designfel leda till signalreflektion, förlust eller fördröjning, vilket i slutändan påverkar kretsens prestanda.

1.1 Kortvägsdesign

Vid RF-kretskortsdesign bör RF-signalledningar hållas så korta som möjligt. Anledningen är att längre vägar ökar överföringsfördröjningen, och signalöverföring över längre avstånd kan lätt leda till reflektion och strålningsförlust. En kort väg minskar inte bara överföringstiden utan minimerar också parasitära induktans- och kapacitanseffekter orsakade av ledningslängden, vilket förbättrar signalintegriteten.

1.2 Impedansmatchning

Impedansavvikelser i RF-kretskortskretsar kan leda till signalreflektion, vilket påverkar signalstabiliteten. Därför är det avgörande att säkerställa att spårets karakteristiska impedans matchar lastimpedansen i konstruktionen. Detta uppnås vanligtvis genom att justera spårbredden, tjockleken på det dielektriska materialet och spåravståndet. Exakt impedansmatchning kan minimera reflektion, vilket gör signalöverföringen mer stabil.

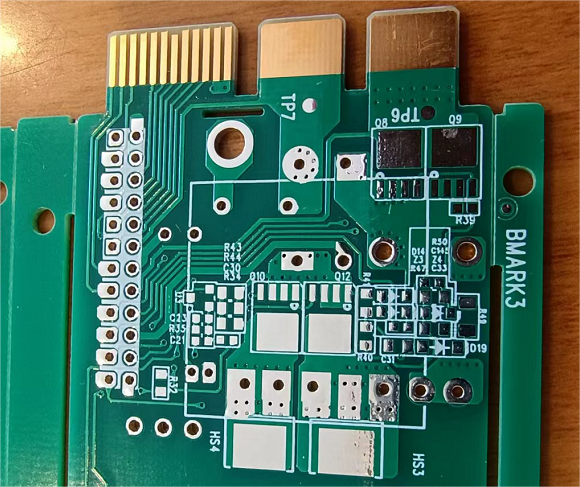

1.3 Spårvinklar

Vid routing av RF-signaler på ett RF-kretskort bör rätvinkliga varv undvikas, eftersom räta vinklar orsakar signalreflektion och ökar transmissionsförlusten. Istället rekommenderas att använda 45-graders eller jämnare kurvor, vilket minskar signalreflektionen i hörn och minskar högfrekvensförlusten.

2. Strömintegritet: Design av stabil strömförsörjning

Strömintegritet (PI) är lika viktig som signalintegritet i RF-kretskortskretsar. En stabil strömförsörjning påverkar inte bara den övergripande kretsstabiliteten utan har också direkt inverkan på RF-signalkvaliteten.

2.1 Val och placering av avkopplingskondensator

I RF-kretsar för kretskort bör avkopplingskondensatorer placeras nära varje kritisk nod i strömförsörjningen. Dessa kondensatorer filtrerar bort högfrekvent brus från strömförsörjningen och ger en ren strömsignal till kretsen. Vid utläggning bör avkopplingskondensatorer placeras så nära strömstiften som möjligt för att minimera effekten av parasitisk induktans.

2.2 Effekt- och jordplansdesign

För att säkerställa effektstabilitet i RF-kretskortsdesign bör effektplanet och jordplanet vara nära kopplade, vilket minskar strömförsörjningens parasitiska induktans och minimerar effekten av effektbrus på signaler. Ett tätt kopplat effekt- och jordplan bildar också en lågimpedans effektväg, vilket säkerställer strömförsörjningens stabilitet under höghastighetsdrift.

2.3 Design av kraftdistributionsnät (PDN)

PDN:en är en kritisk del av RF-kretskortsdesignen och ansvarar för att distribuera ström från kraftmodulen till varje del av kretsen. Vid design av PDN:en bör man beakta strömfördelning, placering av avkopplingskondensatorer och koppling mellan kraft- och jordlager för att säkerställa kraftsignalens integritet och stabilitet.

3. Jordplansdesign: Optimering av signalreturvägar

Jordplanet i RF-kretskortskretsar tillhandahåller inte bara en strömåtergångsväg utan fungerar även som en skärm och isolerar elektromagnetiska störningar. Ett väl utformat jordplan kan effektivt förbättra kretsens störningsimmunitet.

3.1 Bibehålla jordplanets integritet

Konstruktörer bör undvika att dela jordplanet i RF-kretskortsdesign, eftersom det stör signalens returväg, vilket leder till ökad returvägslängd, vilket kan orsaka signalreflektion och störningar. Därför är det avgörande att bibehålla jordplanets kontinuitet och integritet, särskilt i områden med täta signaler, där jordplanet inte bör skäras av vias eller andra spår.

3.2 Flerskikts-PCB-design

I högdensitets-RF-kretskortskretsar kan användning av flerskiktade kretskort effektivt separera signallager från jordlager, vilket minskar signalöverhörning och elektromagnetisk störning. I sådana konstruktioner placeras effekt- och jordplanen vanligtvis på intilliggande lager för att bilda god koppling, vilket ytterligare minskar elektromagnetisk störning.

3.3 Koppling mellan signallager och jordlager

Tät koppling mellan signal- och jordskikt i RF-kretskortsdesign kan minska den parasitiska induktans- och kapacitanseffekten på signaler, förkorta signalens returväg och säkerställa signalstabilitet. Därför bör avståndet mellan signalskiktet och jordskiktet vara så nära som möjligt vid design för att förbättra tillförlitligheten i signalöverföringen.

4. Elektromagnetisk störning och kompatibilitet (EMI/EMC): Kontroll av den elektromagnetiska miljön

RF-kretskortskretsar, som arbetar i högfrekventa miljöer, är känsliga för elektromagnetisk störning (EMI) och kan också vara källor till elektromagnetiskt brus. Bra EMI/EMC-design kan minska elektromagnetisk störning och säkerställa att kretsen fungerar korrekt.

4.1 Skyddsåtgärder

I RF-kretsar för kretskort är skärmning ett av de mest effektiva sätten att förhindra elektromagnetisk störning. Genom att använda metallskärmar i kretsen eller lägga till skärmningslager i kretskortsdesignen kan elektromagnetiskt brus mellan kretsen och den yttre miljön isoleras. Dessutom kan skärmningslinjer läggas till i känsliga områden för att ytterligare förbättra störningsmotståndsförmågan.

4.2 Användning av filter

Vid RF-kretskortsdesign behövs ofta filter vid viktiga noder, särskilt vid strömingångar eller känsliga signalvägar. Filter kan effektivt undertrycka högfrekvent brus och förhindra att det sprids inom kretsen, vilket förbättrar kretsens elektromagnetiska kompatibilitet.

4.3 Undvika bruskoppling

Vid RF-kretskortsdesign bör brusiga signalledningar inte löpa parallellt med eller korsa känsliga signalledningar. Genom rationell layoutdesign, minska kopplingen mellan områden med högt brus och känsliga områden, vilket förhindrar att elektromagnetiska störningar påverkar signalerna.

5. Spår- och avståndsdesign: Optimering av signalöverföringsvägar

Utformningen av signalspår i RF-kretskortskretsar påverkar direkt kvaliteten på signalöverföringen. Rimlig spårdesign kan minska signalförlust och störningar, vilket säkerställer stabiliteten i kretsens prestanda.

5.1 Spårbredd

Spårets bredd i RF-kretskortsdesign bör bestämmas utifrån signalens frekvens och kretskortsmaterialets dielektriska konstant. Generellt sett, ju högre signalfrekvens, desto bredare bör spåret vara för att minska transmissionsförluster. Förändringen i spårbredd bör också beakta impedansmatchning, för att undvika diskontinuerlig impedans orsakad av breddförändringar, vilket leder till signalreflektion.

5.2 Spåravstånd

Vid konstruktion av högfrekventa RF-kretskort bör avståndet mellan olika signalledningar vara tillräckligt stort för att minska överhörning mellan signaler. Speciellt vid höghastighetssignalöverföring kan kopplingseffekten mellan signalledningar försämra signalkvaliteten, så avståndet bör ökas så mycket som möjligt, eller så bör skärmningsspår användas för att minska överhörning.

5.3 Differentialsignalspår

För vissa högfrekventa RF-kretskortsignaler, såsom seriella dataledningar med hög hastighet, kan differentiell signalöverföring användas. Differentialsignaler har stark motståndskraft mot extern störning och kan också minska utstrålningen från signalledningar till omgivningen. Vid RF-kretskortsdesign bör längden på differentiella signalspår vara konsekvent för att undvika skillnader i signalöverföringsfördröjning.

6. Vanliga layoutfel och metoder för att undvika dem

I praktisk RF-kretskortsdesign kan vissa vanliga layoutfel leda till minskad kretsprestanda. Nedan följer några vanliga problem och hur man undviker dem:

6.1 Ignorera jordplanets integritet

Vissa konstruktörer uppmärksammar inte jordplanets integritet under layouten, vilket leder till avbrott i signalvägen. Säkerställ jordplanets kontinuitet och minimera avbrytning. Ett ofullständigt jordplan kan leda till ökade signalåtergångsvägar, vilket orsakar onödiga elektromagnetiska störningar.

6.2 Signalens returväg beaktas inte

Om signalens returväg i RF-kretskortsdesign inte är rimligt utformad kan det leda till onödiga elektromagnetiska störningar. Planera returvägen noggrant för att säkerställa att den är så kort och direkt som möjligt. Felaktigt planerade returvägar ökar parasitisk induktans, vilket påverkar signalstabiliteten.

6.3 Överdriven användning av vias

Vid design av RF-kretskort bör användningen av vias minimeras. Varje via ökar signalens parasitiska induktans- och kapacitanseffekter, vilket påverkar signalöverföringens kvalitet. Speciellt på högfrekventa signalvägar kan för många vias försämra signalkvaliteten avsevärt. Layoutdesignen av RF-kretskortskretsar är en komplex och mycket försiktig process. Genom att följa ovanstående layoutprinciper för RF-kretskort kan konstruktörer effektivt minska elektromagnetisk störning, säkerställa signalöverföringens integritet och effektstabilitet, vilket förbättrar prestandan för hela RF-kretskortskretsen. I praktiska projekt bör konstruktörer kontinuerligt optimera layouten enligt specifika applikationsscenarier för att uppnå bästa möjliga resultat inom RF-kretskortsdesign. Samarbetet med SprintPCB säkerställer att dessa designprinciper tillämpas professionellt, vilket ger dig högkvalitativa RF-kretskortslösningar som uppfyller de stränga kraven inom modern elektronik.
