Varför behövs RF-kretskort i ditt trådlösa kommunikationssystem?

I dagens samhälle är trådlösa kommunikationssystem allestädes närvarande. Från mobiltelefoner till satellitkommunikation, från trådlösa lokala nätverk till radarsystem, har trådlös kommunikation blivit en viktig del av våra dagliga liv och kommersiella aktiviteter. I dessa trådlösa kommunikationssystem spelar radiofrekvenskretskort (RF-PCB) en avgörande roll. Så, vad är egentligen ett RF-PCB? Och varför behöver ditt trådlösa kommunikationssystem ett RF-PCB?

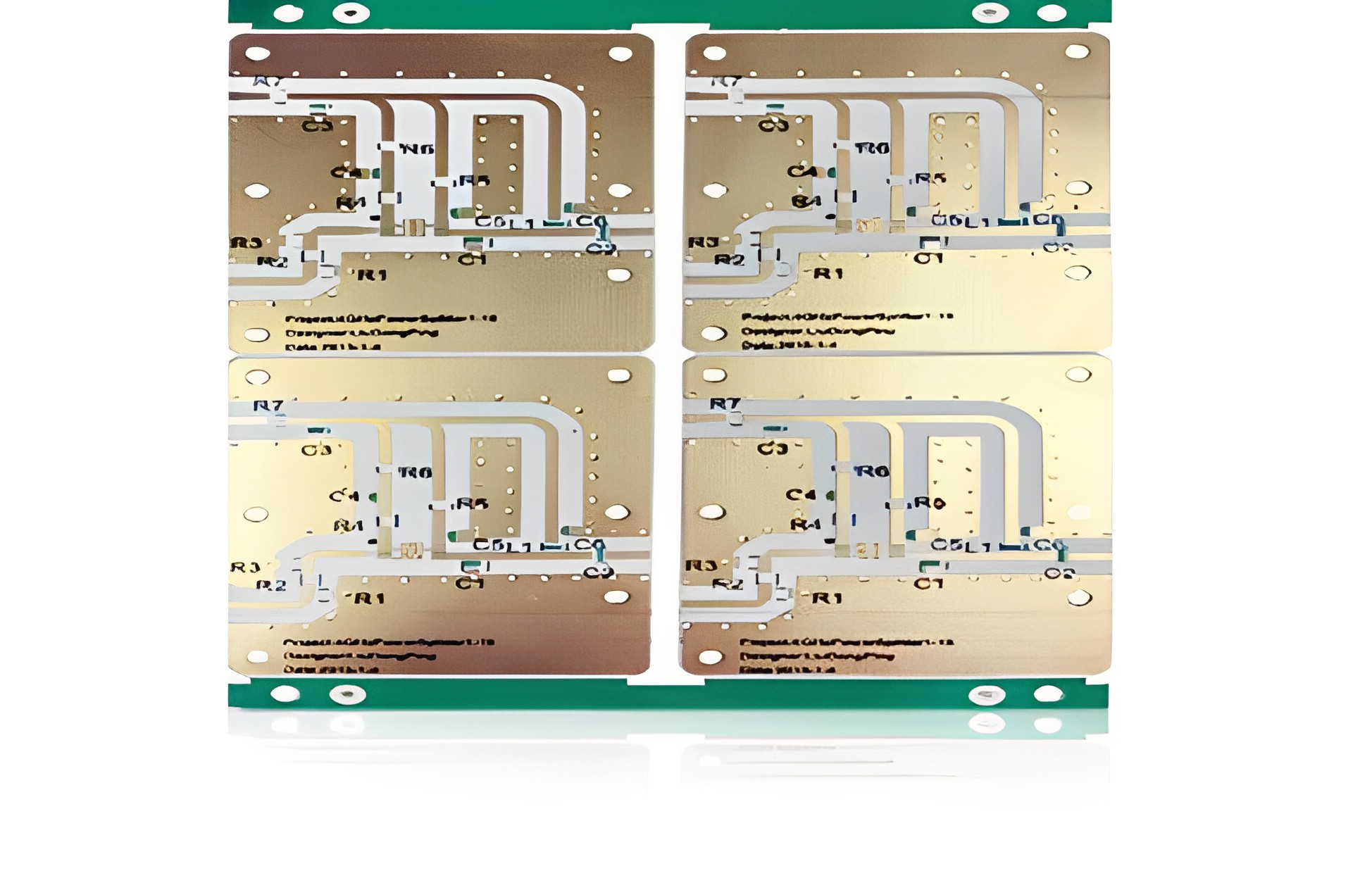

Vad är egentligen ett RF-kretskort ?

Låt oss först förstå definitionen av ett radiofrekvenskretskort (RF PCB). Ett RF-kretskort är ett specialdesignat och tillverkat kretskort som används för att sända telekommunikationssignaler inom radiofrekvensspektrumet. RF-kretsar avser kretsar som arbetar inom radiofrekvensspektrumet och används i applikationer som trådlös kommunikation, radar, trådlösa sensornätverk, satellitkommunikation med mera. Dessa frekvenser varierar vanligtvis från kilohertz till gigahertz. RF-kretsar spelar en avgörande roll i applikationer som trådlösa kommunikationssystem, radar, satellitkommunikation, radiosändningar och trådlösa sensornätverk. Jämfört med vanliga kretskort kräver RF-kretskort högre signalintegritet, lägre signalförlust, god impedansmatchning och minskad störning.

Design och tillverkning av RF-kretskort kräver speciella tekniker och material för att uppfylla kraven för högfrekvent signalöverföring. Jämfört med konventionella kretskort kräver RF-kretskort högre signalintegritet, lägre signalförlust, förbättrad impedansmatchning och minskad störning. För det första är materialvalet för radiofrekvenskretskort avgörande. Vanligt förekommande material inkluderar PTFE (polytetrafluoretylen) och RF-frekvenslaminat. Dessa material har låg dielektrisk förlust och utmärkta högfrekvensegenskaper, vilket möjliggör effektiv överföring av högfrekventa signaler. För det andra kräver kretslayouten för RF-kretskortet också särskild uppmärksamhet. Konstruktörer måste undvika korsningar och parallell routing mellan signalledningar så mycket som möjligt för att minska överhörning och ömsesidig koppling. En väl utformad kretslayout kan förbättra signalöverföringseffektiviteten och minska störningar. Dessutom är jordplansdesignen för radiofrekvenskretskortet (RF PCB) också avgörande. Ett väl utformat jordplan kan minska jordledningarnas resistans och induktans, vilket förbättrar signalernas överföringseffektivitet. Kontinuiteten i jordplanet och jordning med lågt brus är viktiga faktorer för att säkerställa högfrekvent signalintegritet. Impedansmatchning är en viktig faktor vid design av RF-kretskort. Designen av signallinjer och impedansstyrda dimensioner såsom linjebredd, avstånd och lagertjocklek kräver noggrann matchning av specifika impedanser för att säkerställa korrekt signalöverföring och minimala reflektionsförluster. Dessutom måste det radiofrekventa kretskortet också beakta frågan om mellanlagerkoppling. Genom att använda lämplig mellanlagerjordning, skärmningslager och via-design kan mellanlagerkopplingseffekterna minskas, vilket förbättrar signalernas överföringskvalitet. Referenser: Lee, T. (2016). High-Frequency PCB Materials. I High-Frequency Integrated Circuits (s. 153-174). Springer, Cham. Mithil, A., & Gharpurey, R. (2013). High-Frequency and RF Circuit Design Techniques for RF Transceivers. IEEE Transactions on Circuits and Systems I: Regular Papers, 60(8), 1989-2001. Ciccognani, W., Colantonio, P., & Giannini, F. (2012). Design av RF- och mikrovågsförstärkare och oscillatorer. Artech House.

Varför behöver ditt trådlösa kommunikationssystem ett RF-kretskort?

Så varför behöver ett trådlöst kommunikationssystem ett kretskort (PCB) för radiofrekvens (RF)? Här är flera viktiga anledningar: Högfrekvent signalöverföring: Trådlösa kommunikationssystem hanterar högfrekventa signaler, och RF-kretskort har utmärkta högfrekventa egenskaper, vilket möjliggör effektiv överföring och bearbetning av dessa signaler. Deras design och tillverkning beaktar signalintegritet och överföringseffektivitet, vilket säkerställer tillförlitlig överföring av högfrekventa signaler med minimala förluster. Signalintegritet: Vid trådlös kommunikation är signalintegritet avgörande. RF-kretskort säkerställer signalernas stabilitet och noggrannhet genom att minska signalöverhörning och koppling. Genom att implementera korrekt kretslayout, jordplansdesign och kontroll av mellanlagerkoppling kan RF-kretskort minimera signalförvrängning och störningar, vilket möjliggör högkvalitativ signalöverföring. Impedansmatchning: Impedansmatchning är avgörande i trådlösa kommunikationssystem. RF-kretskort uppnår matchning av signallinjer och impedanskontroll genom exakt design av linjebredder, avstånd och lagertjocklek. Detta minimerar signalreflektioner och överföringsförluster, vilket förbättrar systemets prestanda och effektivitet. Störningstålighet: RF-kretskort använder skärmande lager och via-konstruktioner för att effektivt undertrycka effekten av extern elektromagnetisk störning på trådlösa kommunikationssystem. Denna störningstålighet är en av de viktigaste skillnaderna mellan RF-kretskort och vanliga kretskort. Högpresterande krav: Trådlösa kommunikationssystem har mycket höga prestandakrav. RF-kretskort kan ge bättre signalöverföring, lägre förluster och förbättrad impedanskontroll, och därmed uppfylla de högpresterande och stabilitetskrav som trådlösa kommunikationssystem ställer.

Användningsområden för RF-kretskort

När det gäller tillämpningsområdena för RF-kretskort (PCB) spelar de en avgörande roll i olika trådlösa kommunikations- och RF-system. Nedan följer detaljerade beskrivningar av flera viktiga tillämpningsområden för RF-kretskort: Trådlösa kommunikationssystem: RF-kretskort (PCB) är viktiga komponenter i moderna trådlösa kommunikationssystem. Oavsett om det är mobilnät för mobilkommunikation, trådlösa lokala nätverk (Wi-Fi), Bluetooth-enheter eller annan trådlös kommunikationsteknik, används RF-kretskort för att underlätta överföring, mottagning och bearbetning av signaler. De möjliggör höga frekvenser, låg signalförlust och noggrann impedansmatchning, vilket säkerställer signalstabilitet och tillförlitlighet. Radar och radiofrekvensspektrum: Radiofrekvenskretskort (RF-PCB) spelar en viktig roll i radarsystem och övervakning av radiofrekvensspektrum. Radarsystem använder RF-kretskort för att sända och ta emot högfrekventa signaler, vilket möjliggör måldetektering och spårning. Dessutom, inom området övervakning av radiofrekvensspektrum, används RF-kretskort för att bearbeta och analysera ett brett spektrum av radiofrekvensspektrumsignaler, vilket hjälper till med övervakning och hantering av användningen av radiofrekvensspektrum. Radiosändningar: Radiosändningar är en av de viktigaste tillämpningarna som uppnås genom radiofrekvenskretskort. Radiostationer och andra radioenheter använder radiofrekvenskretskort för att sända och förstärka radiosignalerna som sänds ut av stationerna. Dessa kretskort kan ge hög effekt och stabil signalöverföring, vilket säkerställer täckningen och kvaliteten på sändningssignalerna. Satellitkommunikation: Satellitkommunikation är en viktig metod för informationsöverföring mellan kommunikationsenheter på jorden och artificiella satelliter. RF-kretskort används ofta i satellitkommunikationssystem för att sända och ta emot högfrekventa signaler. Dessa kretskort måste ha egenskaper som hög signalintegritet och låg signalförlust för att säkerställa tillförlitlig signalöverföring och stabil drift av satellitkommunikationssystem. Trådlösa sensornätverk: Ett trådlöst sensornätverk är ett nätverk som består av många distribuerade sensornoder som används för att samla in och överföra miljödata. Radiofrekvenskretskort spelar en avgörande roll i trådlösa sensornätverk genom att underlätta överföringen av data som samlas in av sensornoder och kommunikation med huvudkontrollnoden. Dessa kretskort måste ha låg strömförbrukning och effektiva trådlösa kommunikationsfunktioner för att förlänga batteritiden för sensornoder och möjliggöra fjärrdataöverföring. Genom att använda RF-kretskort inom dessa tillämpningsområden kan vi uppnå stabil överföring av högfrekventa signaler, bevara signalintegriteten, minimera störningar och optimera systemprestanda. Sammanfattningsvis,Radiofrekvenskretskort spelar en oumbärlig roll i trådlösa kommunikationssystem. De kan ge utmärkta högfrekvensegenskaper, säkerställa signalintegritet och överföringseffektivitet, och ha god impedansmatchning och störningsmotståndsförmåga. För ingenjörer och konstruktörer som strävar efter att bygga högpresterande trådlösa kommunikationssystem är radiofrekvenskretskort ett viktigt verktyg. Genom korrekt design och tillverkning kan de säkerställa tillförlitlighet, stabilitet och prestanda hos trådlösa kommunikationssystem, vilket ger oss bättre trådlösa kommunikationsupplevelser i våra dagliga liv och kommersiella aktiviteter.
