Vad jag önskar att bara en visste om metallkärn-PCB (MCPCB)

2023-06-02Reporter: SprintPCB

I elektronikens värld spelar kretskort (PCB) en avgörande roll för att tillhandahålla en plattform för sammankoppling av elektroniska komponenter. Under årens lopp har tekniska framsteg lett till utvecklingen av olika typer av kretskort, inklusive kretskort med metallkärna. I den här artikeln kommer vi att fördjupa oss i världen av kretskort med metallkärna och förstå deras definition, typer, fördelar och tillämpningar.

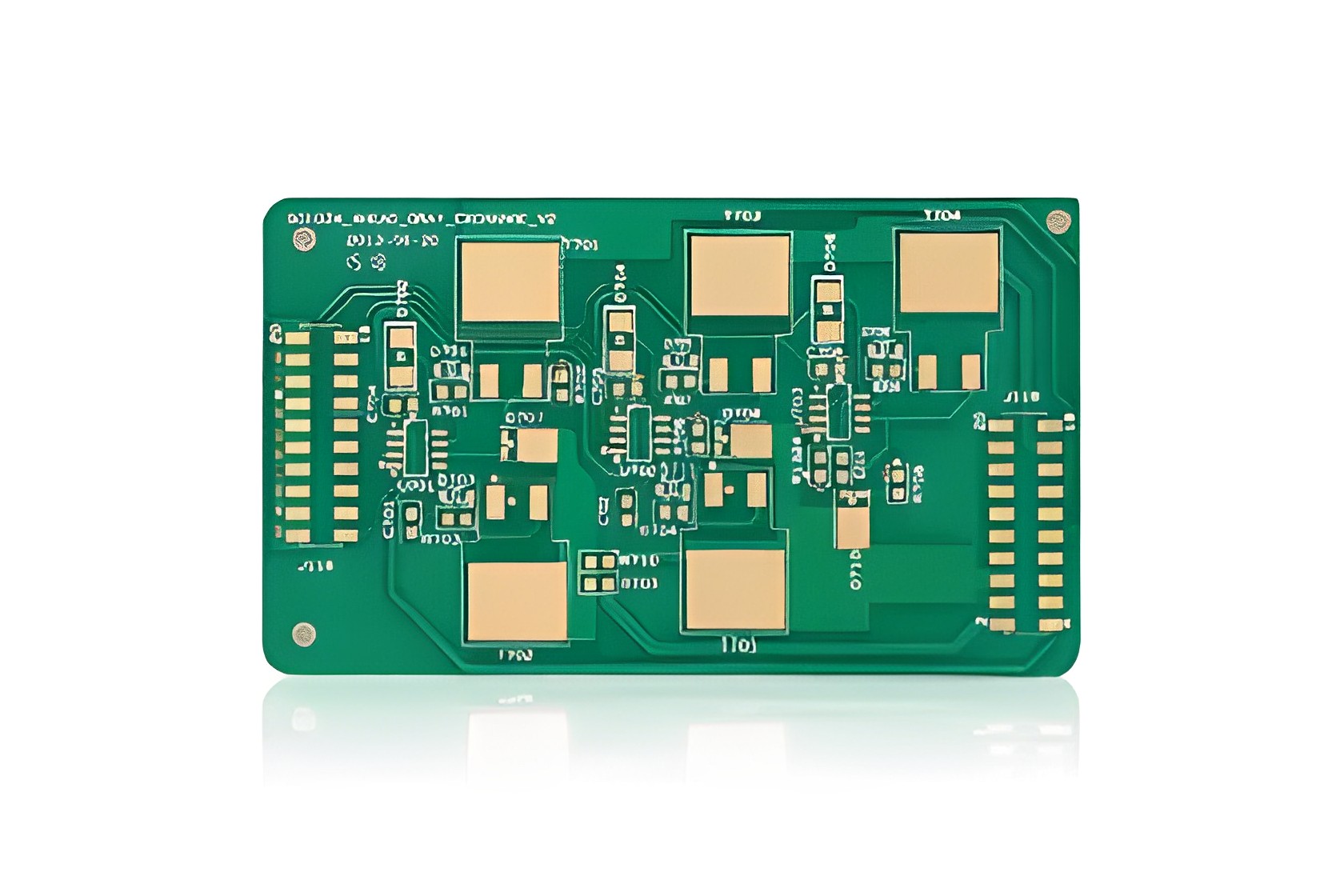

metallkärn-PCB-MCPCB

Definition och konstruktion av metallkärn-PCB :

Metallkärnkretskort, även kända som Metal Core PCB (MCPCB), är en specialiserad typ av kretskort som innehåller ett metallbaslager i sin konstruktion. Till skillnad från traditionella kretskort som använder styva eller flexibla substrat tillverkade av material som FR-4 eller polyimid, använder metallkärnkretskort metaller som aluminium eller koppar som kärnmaterial. Metallbaslagret ger förbättrad värmeledningsförmåga och ökad mekanisk hållfasthet.

Skillnaderna mellan metallkärnkretskort och traditionellt FR-4-kretskort (baserat på glasfiberförstärkt epoxiharts)

Materialsammansättning: Metal Core PCB använder ett metallsubstrat, vanligtvis aluminium eller koppar, medan FR-4 PCB använder glasfiber och hartsmaterial. Denna materialskillnad påverkar direkt kretskortets prestanda och egenskaper. Termisk hanteringsförmåga: Metal Core PCB utmärker sig i värmeledningsförmåga tack vare sitt metallsubstrat, vilket möjliggör effektiv värmeavledning. Detta ger en fördel i högeffekts- och värmekänsliga applikationer. Däremot har FR-4 PCB svagare termisk hanteringsförmåga och kan kräva ytterligare värmeavledningslösningar. Elektriska egenskaper: Metallsubstratet i Metal Core PCB uppvisar god elektrisk ledningsförmåga, vilket minskar impedans och brusstörningar i signalöverföringen. Som jämförelse har FR-4 PCB lägre konduktivitet, vilket potentiellt kräver mer komplex lagerdesign och signalintegritetsåtgärder för att säkerställa elektrisk prestanda. Mekanisk hållfasthet: Tack vare fördelarna med metallsubstratet har Metal Core PCB vanligtvis högre mekanisk hållfasthet och stöttålighet, och motstår vibrationer och stötar bättre. FR-4 PCB, å andra sidan, är ömtåligt och kan kräva ytterligare mekaniska skyddsåtgärder i vissa applikationsmiljöer. Tillverkningskomplexitet: På grund av metallsubstratets unika natur är tillverkningsprocessen för Metal Core PCB komplex och kräver speciella processer och utrustning för att hantera bindning och bearbetning av metall med andra lager. Däremot följer FR-4 PCB etablerade standardtillverkningsprocesser, vilket resulterar i lägre tillverkningskomplexitet.

Typerna av metallkärn-PCB:

Metallkärniga kretskort är en speciell typ av kretskort som erbjuder unik prestanda och fördelar genom att införliva ett metallbaslager i sin konstruktion. Här är några vanliga typer av metallkärniga kretskort:

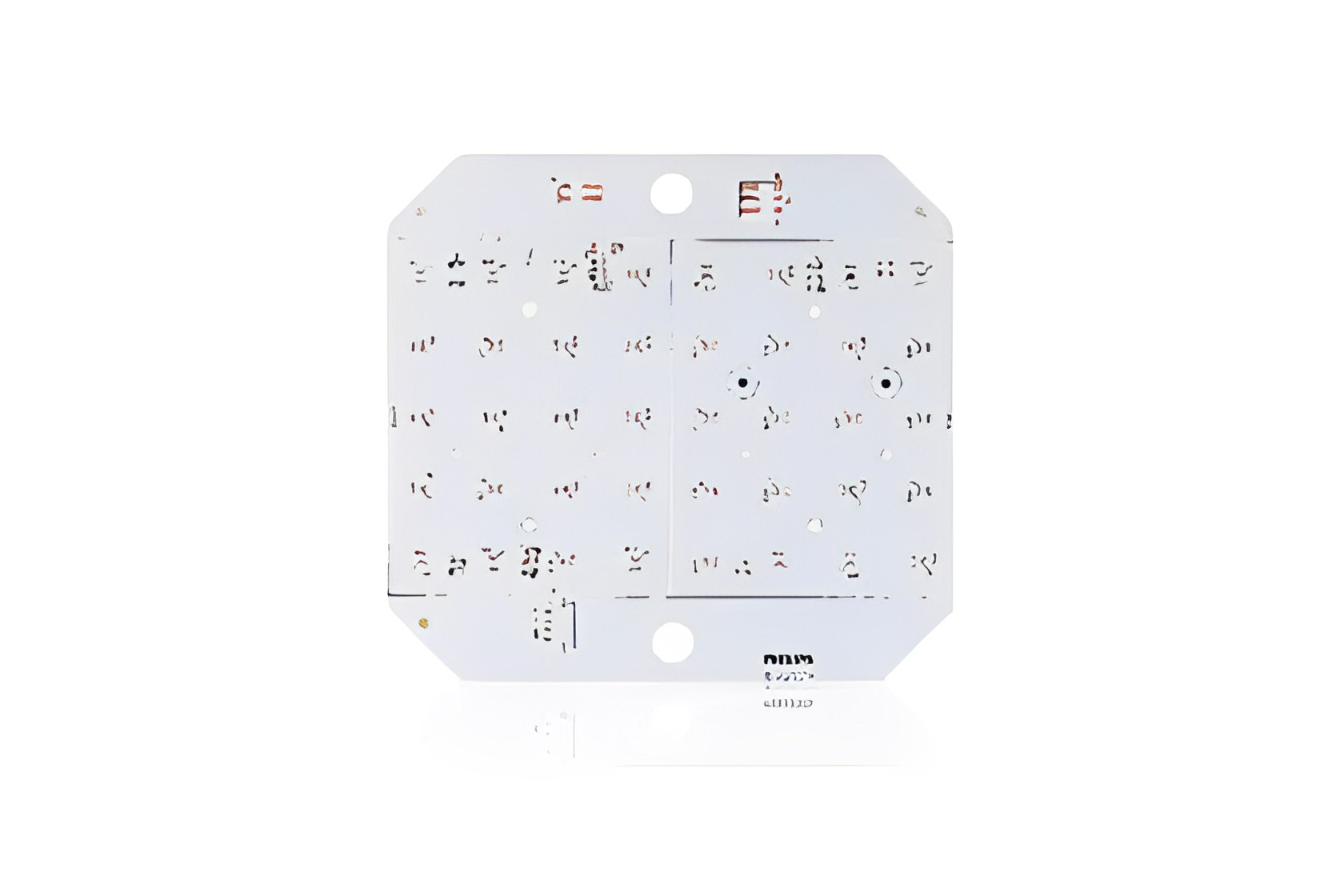

Aluminiumbaserade-PCB-er-MCPCB

Aluminiumbaserade kretskort: Aluminiumbaserade kretskort är den vanligaste och mest använda typen av metallkärnkretskort. De använder aluminium som basmaterial, vilket ger utmärkt värmeledningsförmåga och mekanisk hållfasthet. Aluminiumbaserade kretskort är vanligtvis lämpliga för allmänna kraftapplikationer, LED-belysning och elektroniska kylflänsar.

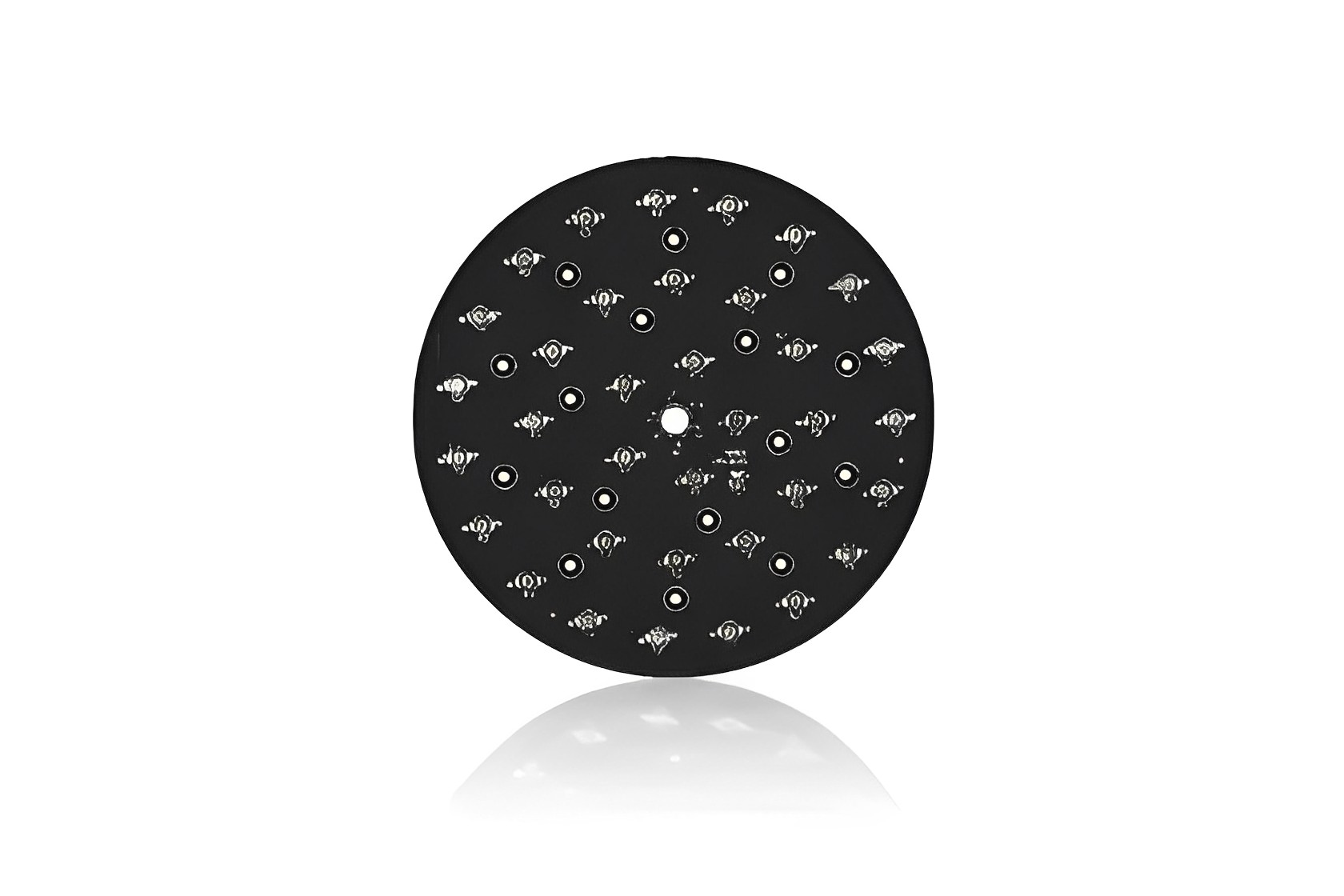

KOPPAR-METALL-PCB-MCPCB

Kopparbaserade kretskort: Kopparbaserade kretskort är en annan vanlig typ av metallkärnkretskort. Jämfört med aluminiumbaserade kretskort har kopparbaserade kretskort högre termisk och elektrisk ledningsförmåga, vilket gör dem mer lämpliga för högeffektsapplikationer och högfrekvenskretsar. Kopparbaserade kretskort används ofta i effektförstärkare, höghastighetskommunikationsutrustning och radiofrekvenselektroniska enheter. Järnbaserade kretskort: Järnbaserade kretskort används mindre vanligt men har fortfarande specifika tillämpningar. Järnbaserade kretskort har högre magnetisk permeabilitet, vilket gör dem lämpliga för magnetiska komponenter och magnetiska sensorer i specialiserade applikationer. Nickelbaserade kretskort: Nickelbaserade kretskort erbjuder god korrosionsbeständighet och högtemperaturstabilitet, vilket gör dem populära för applikationer med speciella miljökrav. De används ofta inom flyg- och rymdteknik, militär teknik och högtemperaturelektroniska enheter. Legeringsbaserade kretskort: Legeringsbaserade kretskort är en typ av metallkärnkretskort som kombinerar olika metaller. Genom att justera legeringens sammansättning kan specifika prestandakrav uppnås. Legeringsbaserade kretskort används i specialiserade applikationer som elektroniska enheter med hög effekttäthet och elektroniska komponenter i speciella miljöer. Det är viktigt att notera att olika typer av metallkärnkretskort är lämpliga för olika tillämpningar och miljöer. Valet av lämplig typ beror på specifika projektkrav, såsom effektbehov, behov av värmehantering och elektromagnetisk kompatibilitet. Konstruktionsingenjörer väljer vanligtvis den mest lämpliga typen av metallkärnkretskort baserat på projektets krav och begränsningar för att säkerställa optimal prestanda och tillförlitlighet.

Fördelar med metallkärnkretskort:

En av de främsta fördelarna med metallkärna-kretskort är deras utmärkta värmehanteringsförmåga. Metallkärnan möjliggör effektiv avledning av värme som genereras av kraftkomponenter, vilket förhindrar överhettning och förbättrar systemets totala tillförlitlighet. Metallkärna-kretskort är väl lämpade för högeffektsapplikationer tack vare sin överlägsna värmeledningsförmåga. De kan hantera högre strömmar och avleda värme mer effektivt, vilket gör dem idealiska för kraftelektroniska apparater, LED-belysningssystem och fordonsapplikationer. Metallkärna-kretskort erbjuder en lätt och kompakt lösning för elektroniska enheter. Användningen av metallkärnor möjliggör minskning av kretskortstjockleken samtidigt som den strukturella integriteten bibehålls, vilket gör det möjligt för konstruktörer att skapa mer kompakta och platsbesparande produkter. Metallkärna-kretskort uppvisar utmärkt mekanisk hållfasthet och hållbarhet, vilket gör dem motståndskraftiga mot skevhet och sprickbildning. Detta säkerställer tillförlitlighet och livslängd hos elektroniska apparater även under tuffa driftsförhållanden.

Tillämpningar av metallkärn-PCB:

LED-belysning: Metallkärniga kretskort används ofta inom LED-belysningsindustrin. På grund av den betydande värme som genereras under driften av LED-armaturer gör den utmärkta värmeledningsförmågan hos metallkärniga kretskort dem till ett idealiskt val. Metallkärniga kretskort överför effektivt värme från LED-kretsarna till kylflänsen, vilket ger effektiv värmeavledning, vilket förlänger livslängden för LED-armaturer och förbättrar deras prestanda och tillförlitlighet. Fordonselektronik: Inom fordonselektronik hittar metallkärniga kretskort omfattande tillämpningar i fordonsbelysning, elektroniska styrmoduler inbyggda och elfordon. De hårda förhållandena i fordonsmiljön, inklusive höga temperaturer och vibrationer, kräver överlägsen värmehantering och mekanisk hållfasthet, vilket metallkärniga kretskort erbjuder. Detta säkerställer stabiliteten och tillförlitligheten hos elektroniska enheter i bilar. Kommunikationsutrustning: Metallkärniga kretskort spelar en avgörande roll i kommunikationsutrustning. De används i basstationer, radiofrekvensmoduler, nätverksväxlar och andra högfrekventa applikationer. Metallkärniga kretskort avleder effektivt värme, ger stabil signalöverföring och levererar bättre prestanda, vilket uppfyller kraven på högdensitets- och kompakta designer i kommunikationsenheter. Solpaneler: Metallkärnkretskort används vid tillverkning av solpaneler som stöd och anslutningar för solceller. Metallkärnkretskort ger strukturell stabilitet till elektroniska komponenter och möjliggör effektiv överföring av ström från solcellsmodulerna till andra komponenter. Dessutom bidrar de utmärkta värmeavledningsegenskaperna hos metallkärnkretskort till att hålla solcellernas arbetstemperatur inom det ideala intervallet, vilket förbättrar energiomvandlingseffektiviteten. Andra tillämpningsområden: Förutom de ovannämnda områdena finner metallkärnkretskort omfattande tillämpningar inom många andra områden. De används till exempel i högeffektselektroniska enheter, kraftmoduler, hårddiskar, medicinsk utrustning, flyg- och rymdelektronik med mera. Värmehanteringen och tillförlitlighetsegenskaperna hos metallkärnkretskort gör dem till det föredragna valet för kritiska komponenter inom dessa industrier. Metallkärnkretskort erbjuder betydande fördelar jämfört med traditionella kretskort, särskilt när det gäller värmehantering, hållbarhet och kompakthet. Deras unika konstruktion med ett metallbaslager gör dem idealiska för applikationer som kräver effektiv värmeavledning och hög effekthanteringskapacitet. I takt med att tekniken fortsätter att utvecklas kommer metallkärnkretskort sannolikt att spela en allt viktigare roll inom elektronikindustrin, vilket möjliggör utveckling av kraftfullare, mer tillförlitliga och kompakta elektroniska enheter.
