Omfattande tillverkningsprocess för styva, flexibla kretskort

2024-08-08Reporter: SprintPCB

Inom den moderna elektroniken har tillverkning av styva flexibla kretskort blivit en viktig teknik som erbjuder oöverträffad mångsidighet och tillförlitlighet. Som en ledande tillverkare som specialiserar sig på tillverkning av styva flexibla kretskort är SprintPCB engagerade i att leverera produkter i toppklass som uppfyller de stränga kraven i dagens elektroniska applikationer. Den här artikeln fördjupar sig i de komplicerade processerna som är involverade i tillverkning av styva flexibla kretskort och belyser det hantverk och den precision som definierar våra produkter.

Förstå styvt-flexibelt kretskort

Rigid-Flex PCB kombinerar de bästa egenskaperna hos styva och flexibla kretskort, vilket ger konstruktörer en mångsidig lösning som förbättrar enhetens prestanda samtidigt som den minskar utrymme och vikt. Tillverkningen av Rigid-Flex PCB innefattar flera kritiska steg, som vart och ett kräver noggrann uppmärksamhet på detaljer och avancerade tekniska processer. Tillverkning av styva, flexibla kretskort

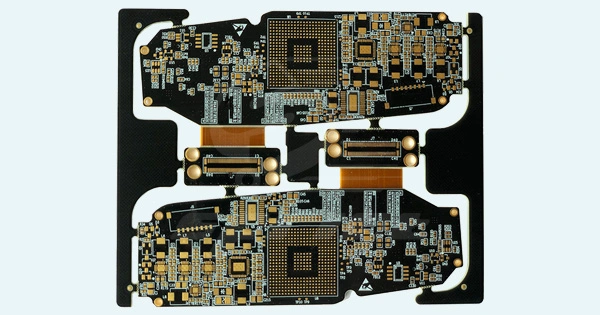

Tillverkning av styva, flexibla kretskort

Materialval

Grunden för tillverkning av Rigid-Flex PCB börjar med valet av högkvalitativa material. SprintPCB använder branschledande substrat som polyimid för de flexibla lagren och FR4 för de styva sektionerna. Dessa material är valda för sin utmärkta termiska stabilitet, mekaniska hållfasthet och flexibilitet, vilket säkerställer att slutprodukten kan motstå de stränga förhållandena i den avsedda tillämpningen.

Lagerstapling

En av de unika aspekterna av tillverkning av Rigid-Flex PCB är lagerkonfigurationen. Denna process innebär att flera lager av styva och flexibla material exakt arrangeras i en specifik sekvens. Utformningen av lagerstrukturen är avgörande för kretskortets prestanda, eftersom det måste balansera flexibilitet och styvhet samtidigt som den elektriska integriteten bibehålls. SprintPCB:s ingenjörer använder sofistikerad programvara för att optimera lagerstrukturen och säkerställa att varje lager är korrekt justerat och bundet.

Fotolitografi och etsning

När lageruppbyggnaden har definierats är nästa steg i tillverkningen av Rigid-Flex PCB fotolitografi. Denna process innebär att kretskortet beläggs med ett ljuskänsligt material och exponeras för ultraviolett ljus genom en mask som definierar kretsmönstret. De exponerade områdena framkallas sedan, vilket lämnar efter sig ett exakt mönster som etsas för att skapa de ledande spåren. Detta steg kräver extrem precision för att säkerställa att spåren formas korrekt och är fria från defekter.

Borrning och plätering

Borrning är ett annat viktigt steg i tillverkningen av styva, flexibla kretskort. Mikrovior och genomgående hål borras för att ansluta de olika lagren i kretskortet. SprintPCB använder avancerad laserborrningsteknik för att skapa exakta och rena hål. Efter borrningen pläteras hålen med koppar för att etablera tillförlitliga elektriska anslutningar mellan lagren. Pläteringsprocessen innebär elektrokemisk avsättning, vilket säkerställer jämn täckning och utmärkt vidhäftning.

Laminering och limning

Lamineringsprocessen vid tillverkning av Rigid-Flex PCB innebär att lagren limmas samman under högt tryck och temperatur. Detta steg är avgörande för att skapa en stark och hållbar struktur som tål mekaniska påfrestningar. De flexibla och styva sektionerna är noggrant justerade och limmade för att säkerställa sömlös integration. SprintPCB använder toppmodern lamineringsutrustning för att uppnå konsekventa och högkvalitativa resultat.

Ytbehandling och montering

De sista stegen i tillverkningen av Rigid-Flex-kretskort inkluderar applicering av en ytbehandling och montering av komponenterna. Ytbehandlingar som ENIG (Electroless Nickel Immersion Gold) eller HASL (Hot Air Solder Leveling) appliceras för att skydda koppartrådarna och ge en pålitlig lödyta. Kretskorten monteras sedan med elektroniska komponenter med hjälp av automatiserade pick-and-place-maskiner och reflow-lödningsprocesser för att säkerställa precision och tillförlitlighet.

Kvalitetssäkring

På SprintPCB är kvalitetssäkring av största vikt vid tillverkning av styva flexibla kretskort. Varje kretskort genomgår rigorösa tester, inklusive elektriska tester, termiska cykler och mekaniska stresstester, för att säkerställa att det uppfyller de högsta standarderna för prestanda och tillförlitlighet. Vårt engagemang för kvalitet återspeglas i vår ISO-certifiering och vårt engagemang för kontinuerlig förbättring. Tillverkning av styva flexibla kretskort är en komplex och exakt process som kräver expertis och avancerad teknik. SprintPCB är stolta över att ligga i framkant inom detta område och leverera högkvalitativa styva flexibla kretskort som möter elektronikindustrins ständigt föränderliga behov. Vårt engagemang för excellens säkerställer att våra kunder får produkter som fungerar tillförlitligt även i de mest krävande applikationerna.
