<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Felsökning och lösningar för lödbryggor: Viktiga steg för att reparera elektroniska enheter

2023-07-12Reporter: SprintPCB

Har du någonsin stött på problem med elektroniska enheter, som lödkortslutningar på kretskort? Detta är ett vanligt men frustrerande problem eftersom lödkortslutningar kan orsaka funktionsfel. Men oroa dig inte! I det här blogginlägget kommer vi att introducera dig till felsökning och lösningar för lödkortslutningar, och hjälpa dig att förstå de viktigaste stegen för att reparera elektroniska enheter. Oavsett om du är en elektronikentusiast eller en reparatör kommer den här informationen att vara till hjälp för dig. Innan vi fördjupar oss i felsökning och lösningar för svetskortslutningar, låt oss först förstå konceptet med svetskortslutningar. Svetskortslutning avser lödbryggning mellan två eller flera elektroniska komponenter, vilket gör att strömmen kringgår den avsedda anslutningsvägen.

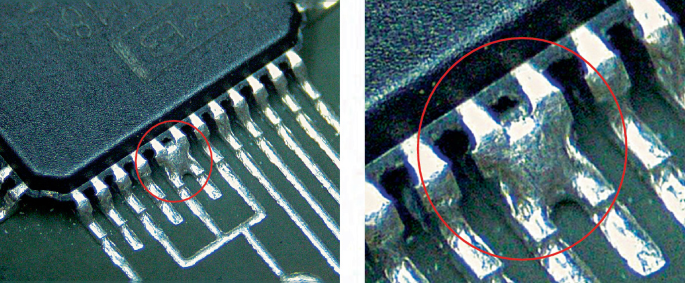

Lödbrygga

Var syns tecken på svetskortslutningar, i kretskortet eller kretskortet/kretskortet/kretskortet?

Tecken på svetsförbindelser kan förekomma både på kretskortet och kretskortet (PCB). Ett kretskort är ett kort med kretsar och lödfogar, medan PCBA hänvisar till ett monterat kretskort där elektroniska komponenter har lödts fast på kretskortet. När en kortslutning uppstår under lödning på ett kretskort kan följande tecken uppstå: Om för mycket lödning eller tekniska fel under lödningsprocessen leder till bryggning mellan lödfogar, uppstår en lödkortslutning. Detta innebär att det finns en ytterligare metallförbindelse mellan två eller flera lödfogar, vilket gör att strömmen passerar förbi den avsedda vägen. Detta kan identifieras genom att visuellt inspektera om det finns ytterligare lödförbindelser mellan lödfogarna. Under svetsprocessen kan för mycket eller felaktig kontroll av lödningen resultera i att lödningen svämmar över i det omgivande området kring lödfogen. Detta lödöverflöde kan potentiellt överbrygga olika lödpunkter och orsaka en kortslutning. Visuell inspektion av förekomsten av lödöverflöde runt lödfogen kan hjälpa till att upptäcka tecken på sådana svetsförbindelser. När en svetsningskortslutning uppstår på kretskortet kan följande tecken uppstå: Om det vid lödning av komponenter finns för mycket lödning eller felaktig separering av kontakten mellan lödfogarna kan det resultera i lödbryggor mellan intilliggande komponentstift. I detta fall kommer lödningen att ansluta två stift, vilket orsakar en kortslutning. Genom att noggrant observera om det finns ytterligare lödbryggor mellan de lödda komponenterna kan man identifiera dessa tecken på svetsningskortslutning. Under svetsprocessen kan lödning flöda över i intilliggande metallområden runt stiften, såsom kopparspår på en lödplatta eller ett kretskort. I sådana fall kan lödningen skapa ledande kontakt mellan stiften och metallområdet, vilket leder till en kortslutning. Genom att inspektera om det finns någon onödig kontakt mellan de lödda stiften och de omgivande metallområdena kan dessa tecken på svetsningskortslutning identifieras. Låt oss nu utforska några viktiga steg tillsammans för att åtgärda detta vanliga problem.

Del 1: Identifiera tecken på svetsningskortslutning

Innan du åtgärdar en svetskortslutning är det viktigt att först identifiera tecknen på den. Det här avsnittet presenterar några vanliga tecken på svetskortslutningar, såsom att utrustningen inte startar, rök- eller luktgenerering och visuella indikatorer på kretskortet. Att förstå dessa tecken hjälper dig att snabbt identifiera problemet med en svetskortslutning och reagera på lämpligt sätt. Enheten kan inte starta: När du försöker slå på en elektronisk enhet och den inte startar eller inte visar något svar alls, kan det vara ett tecken på en lödkortslutning. Lödkortslutningar kan störa strömflödet och förhindra att enheten fungerar korrekt. Rök- eller luktgenerering: Under svetskortslutningar kan ström flyta genom oavsiktliga banor, vilket resulterar i rökgenerering eller ovanliga lukter runt lödfogen. Detta är en tydlig indikation på att det finns problem med svetskortslutning. Visuella instruktioner: Inspektera enhetens kretskort och var uppmärksam på synliga problem med lödfogar och anslutningar. Lödkortslutningar kan leda till lödbryggning eller lödöversvämning, vilket skapar ytterligare anslutningar och orsakar kortslutning. Du kan leta efter onödiga metallbryggor mellan två lödfogar eller kontakt mellan beröringspunkter. Överhettning: Svetskortslutningar kan leda till överhettning av vissa komponenter, såsom kondensatorer eller motstånd. Rör vid dessa komponenter när utrustningen är i drift. Om de är ovanligt varma eller avger onormal värme kan det vara problem med svetskortslutningar. Onormal funktion eller fel: Svetskortslutningar kan leda till onormal funktion eller fel på utrustningen. Till exempel kan knappar eller brytare sluta fungera korrekt, skärmen kan visa oregelbundenheter eller enheten kanske inte reagerar korrekt på inmatning. Att förstå dessa tecken på svetskortslutningar hjälper dig att snabbt identifiera problemet och vidta lämpliga åtgärder för att åtgärda det. Om du stöter på något av ovanstående tecken kan du felsöka ytterligare för att bekräfta om det finns ett problem med svetskortslutning.

Del 2: Förberedelser och säkerhetsåtgärder

Innan man börjar reparera en svetskortslutning är det viktigt att utföra nödvändiga förberedelser och vidta lämpliga säkerhetsåtgärder. I det här avsnittet får du en introduktion till nödvändiga verktyg och material och hur du säkerställer säkerheten i din arbetsmiljö. Detta inkluderar korrekt personlig skyddsutrustning, val och användning av verktyg, samt att säkerställa att utrustningen är avstängd.

Verktyg och materialförberedelse:

Se först till att du har nödvändiga verktyg och material för att reparera lödkortslutningar. Vanligt förekommande verktyg inkluderar lödstation, lödkolv, avlödningspump, lödtenn, pincett, förstoringsglas eller mikroskop etc. Dessutom kan du behöva isoleringstejp, alkohol eller rengöringsmedel, rengöringsborste och andra material för rengöring.

Personlig skyddsutrustning:

Innan du utför reparationer av elektroniska enheter, se alltid till att du bär lämplig personlig skyddsutrustning för din säkerhet. Detta inkluderar skyddsglasögon, antistatiska handskar och antistatiska handledsremmar. Skyddsglasögon skyddar dina ögon från potentiella stänk av lödtenn eller andra ämnen. Antistatiska handskar och handledsremmar förhindrar elektrostatisk urladdning från att skada elektroniska komponenter.

Driftsmiljö:

Se till att din driftsmiljö är lämplig för reparation av elektroniska apparater. Se till att arbetsytan är ren, städad och fri från brandfarliga material. Se också till god ventilation i arbetsområdet för att avlägsna rök eller skadliga gaser som genereras under lödning. Innan du påbörjar någon operation, se till att strömmen är helt frånkopplad och dra ur enhetens nätsladd.

Kontroll av enhetsstatus:

Innan reparationsarbetet påbörjas, kontrollera noggrant den elektroniska enhetens skick. Se till att enheten är avstängd och bekräfta att alla batterier har tagits ur. Kontrollera dessutom om det finns synliga fysiska skador eller brännmärken på kretskortet.

Behärska svetstekniker:

Att känna till rätt svetstekniker är nyckeln till att framgångsrikt reparera svetsbyglar. Se till att du förstår rätt svetstemperatur och tid och att du får kunskaper i rätt svetsmetoder. Överhettning eller för lång svetstid kan skada elektroniska komponenter, så se till att du har rätt svetsfärdigheter och parametrar. Genom att följa förberedelserna och säkerhetsåtgärderna kan du maximera ett smidigt och tillförlitligt reparationsarbete. Kom ihåg att säkerhet alltid kommer först, och om du känner dig osäker eller stöter på svårigheter under reparationsarbetet, tveka inte att söka hjälp från proffs.

Del 3: Felsökning av kortslutningar vid svetsning

I det här avsnittet ger vi en detaljerad förklaring av de viktigaste stegen för att felsöka svetsförband. Detta inkluderar att använda ett mikroskop eller förstoringsglas för att inspektera svetsfogarna, metoder för att åtgärda svetsförband, omlöda eller reparera lödfogar på kretskortet och mer. Varje steg kommer att förklaras och demonstreras för att säkerställa att du kan förstå dem tydligt och utföra dem korrekt.

Undersökning med hjälp av mikroskop eller förstoringsglas

Det första steget är att noggrant undersöka lödfogarna med hjälp av ett mikroskop eller förstoringsglas. Kortslutningar uppstår ofta vid lödbryggor till intilliggande lödpunkter eller trådar. Genom att förstora vyn kan du tydligt se eventuella onormala anslutningar mellan lödpunkterna. Leta efter problem som lödbryggor, för mycket lödning eller kortslutna stift.

Metoder för att ta bort lödkortslutningar

När en lödkortslutning har identifierats är nästa steg att vidta åtgärder för att åtgärda den. Du kan använda några verktyg och tekniker för att åtgärda problemet. Först kan du använda en fin lödveke eller lödsug för att försiktigt avlägsna överflödigt löd. Se till att helt avlägsna lödmetallen från de kortslutna lödpunkterna. Om det finns större lödbryggor kan du försiktigt separera dem med lödfläta eller tråd. Var försiktig vid din hantering för att undvika att skada omgivande komponenter eller lödpunkter.

Omlödning eller reparation av lödfogar på kretskortet

Efter att lödkortslutningar har åtgärdats kan det vara nödvändigt att löda om eller reparera lödfogar. Kortslutningar i lödfogarna kan leda till dåliga eller trasiga lödfogar, vilket kräver att de återansluts. Använd lämpligt löd- och lödverktyg, värm lödmaterialet till lämplig temperatur och applicera det på de lödfogar som behöver anslutas. Säkerställ god lödkvalitet utan kortslutningar eller problem med anslutningen mellan lödfogarna. Om några skadade eller lossnade lödfogar hittas kan det vara nödvändigt att reparera kablar eller plattor på kretskortet för att säkerställa kretsens integritet.

Utför en slutlig visuell inspektion och testning

Efter att omlödningen eller reparationen av lödfogarna är klar är det avgörande att utföra en sista visuell inspektion. Använd ett mikroskop eller förstoringsglas för att undersöka lödfogarna igen och se till att det inte finns några kvarvarande lödbryggor eller kortslutna stift. Kontrollera även lödfogarnas utseende och anslutning för att säkerställa god lödkvalitet. Efter att ha slutfört den visuella inspektionen, fortsätt med nödvändiga kretstester och funktionsverifiering för att säkerställa reparationsarbetets effektivitet. Efter att ha slutfört felsökningen av den svetsade kortslutningen är nästa viktiga steg att testa och verifiera reparationens effektivitet.

Del 4: Testning och verifiering

I det här avsnittet kommer vi att diskutera hur man utför testning och verifiering för att säkerställa en framgångsrik lösning av kortslutningsproblem vid svetsning. Detta inkluderar att använda testinstrument och verktyg för att verifiera kretsarnas anslutning, kontrollera funktionaliteten hos andra relaterade komponenter och så vidare. Genom testning och verifiering kan du säkerställa reparationsarbetets effektivitet och säkerställa att utrustningen fungerar korrekt.

Använda testinstrument och verktyg:

Först kan du använda olika testinstrument och verktyg för att verifiera det lösta problemet med svetskortslutningen. Du kan till exempel använda en multimeter för att testa kretsens kontinuitets- och resistansvärden. Genom att mäta olika kritiska noder i kretsen kan du säkerställa att svetskortslutningen har eliminerats och att strömmen kan flyta i rätt bana.

Inspektion av andra relevanta komponenter:

Förutom svetskortslutningar är det också viktigt att inspektera andra potentiellt berörda komponenter. Till exempel kan svetskortslutningen orsaka att vissa komponenter överhettas eller skadas. Undersök och testa därför noggrant de omgivande komponenterna för att säkerställa att de fungerar korrekt. Om andra fel eller skador upptäcks bör lämpliga åtgärder vidtas för att reparera eller byta ut dessa komponenter.

Genomföra funktionstestning:

Utför sedan funktionstester för att kontrollera om den reparerade elektroniska enheten fungerar korrekt. Beroende på enhetens typ och egenskaper kan du utföra olika funktionstester. Om det till exempel är en elektronisk enhet kan du kontrollera om varje funktionsmodul fungerar korrekt, om knappar och brytare svarar, om skärmen visar korrekt information och så vidare. Genom omfattande funktionstester kan du säkerställa att den reparerade elektroniska enheten fungerar som förväntat.

Genomföra långtidstestning:

Efter att ha reparerat lödkortslutningen är det en god idé att utföra en längre testperiod. Låt enheten köras kontinuerligt under en period och observera om det finns några onormala beteenden eller fel. Denna långtidstestning hjälper till att identifiera potentiella problem och validerar reparationens stabilitet och tillförlitlighet.

Testning av användaracceptans:

Slutligen, om möjligt, kan du överlämna den reparerade utrustningen till slutanvändaren för användaracceptanstestning. Detta säkerställer att den reparerade enheten uppfyller användarens behov och förväntningar. Användaren kan använda enheten för faktisk drift och ge feedback och åsikter. Detta kommer att bidra till att ytterligare förbättra och optimera reparationsarbetet. Genom test- och valideringsfasen kan du bekräfta att problemet med svetskortslutningen har åtgärdats och att den reparerade elektroniska enheten fungerar korrekt. Dessa steg säkerställer inte bara reparationens effektivitet utan ger dig också förtroende för enhetens prestanda och tillförlitlighet. Genom det här blogginlägget har vi lärt oss om felsökning och lösningar för svetskortslutningar, samt de viktigaste stegen för att reparera elektroniska enheter. Oavsett om du är en elektronikentusiast eller en reparatör kan denna kunskap hjälpa dig att bättre hantera problem med svetskortslutningar och reparera dina elektroniska enheter. Kom ihåg att alltid vidta lämpliga säkerhetsåtgärder innan du utför reparationsarbete, och om du känner dig osäker, sök hjälp från proffs. Vi önskar dig en lyckad reparation och nöje med dina elektroniska enheter!
