Inom design av kretskort (PCB) är blinda och begravda vias två viktiga sammankopplingstekniker som spelar en betydande roll i tillverkningen av högdensitets- och högpresterande elektroniska enheter. Den här artikeln kommer att fördjupa sig i definitionerna och tillämpningarna av blinda och begravda vias , samt deras skapandeprocesser. Dessutom kommer vi att introducera viktiga riktlinjer att beakta vid design av dessa speciella typer av genomgående hål för att säkerställa kretskortets tillförlitlighet och prestandaoptimering. Låt oss utforska betydelsen av blinda och begravda vias inom modern elektronisk tillverkning och deras designprinciper tillsammans. Blinda och begravda vias är två vanliga typer av pläterade genomgående hålstrukturer inom design och tillverkning av kretskort (PCB). De spelar en avgörande roll för att ansluta ledningar och signaler över olika lager. De har dock distinkta design- och tillverkningsmetoder som tillgodoser olika applikationskrav.

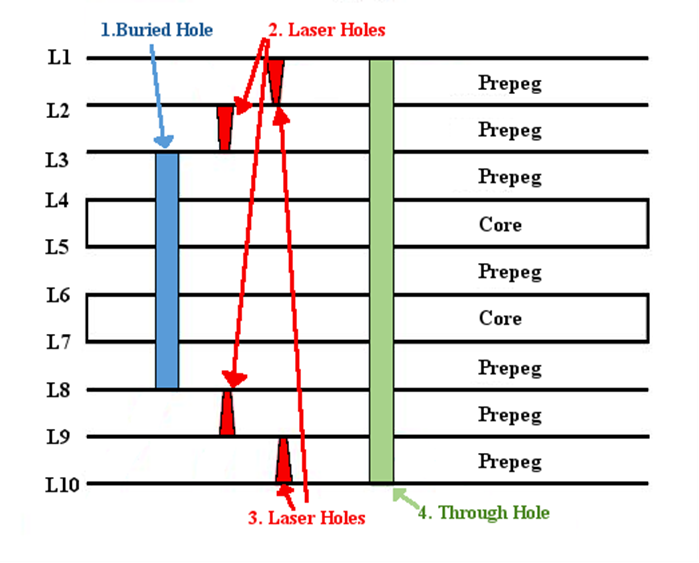

Blinda viaer:

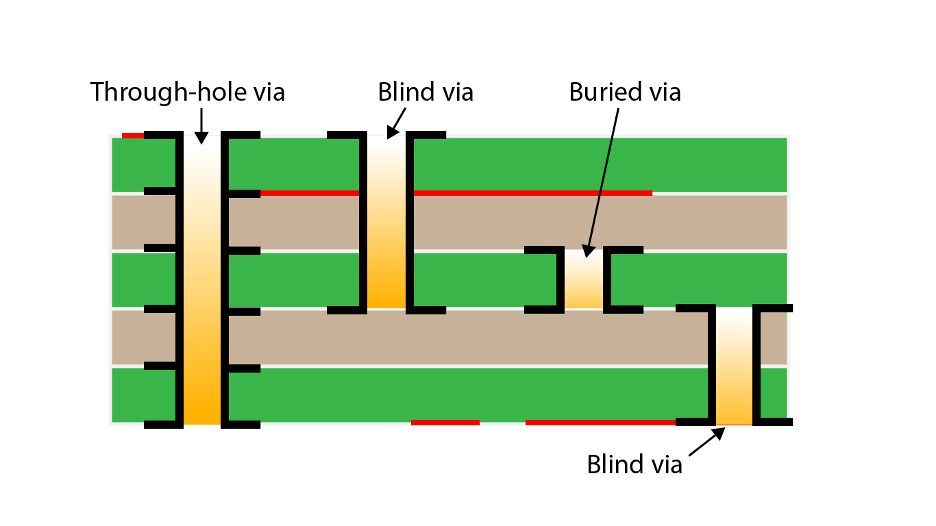

Inom kretskortsdesign är blinda vior en speciell typ av pläterade genomgående hål (PTH) som endast förbinder de yttre lagren med ett eller flera inre lager utan att korsa hela kretskortet. Denna design möjliggör att nödvändiga anslutningar kan etableras inom begränsat utrymme samtidigt som störningar på motsatt sida av kretskortet undviks. Definition och syfte: Blinda vior är en typ av PTH-struktur som förbinder de yttre lagren på ett kretskort med ett eller flera inre lager men inte sträcker sig genom hela kretskortet. Detta innebär att blinda vior är synliga från ena sidan av kortet och "blinda" eller osynliga från den andra sidan. Tillämpningsexempel: Låt oss betrakta ett fyrskikts-kretskort där en anslutning krävs mellan det första och andra inre lagret, samtidigt som penetration till det yttersta lagret på kretskortet undviks. I detta scenario kan blinda vior användas för att uppnå denna anslutning utan att lämna onödiga hål på andra sidan av kretskortet.Begravda viaer:
En annan vanlig typ av genomgående hål är begravda vias, som förbinder ett eller flera inre lager av ett kretskort men inte sträcker sig till några yttre lager. Begravda vias spelar en avgörande roll i komplexa flerskiktade PCB-layouter, särskilt i högpresterande elektroniska enheter där kraven på signalintegritet och spatial optimering är extremt höga. Definition och syfte: Begravda vias är en typ av genomgående hålstruktur som förbinder ett eller flera inre lager av ett kretskort men inte sträcker sig till några yttre lager, vilket innebär att de är helt dolda inuti kretskortets inre lager. Tillämpningsexempel: Betrakta ett komplext åttaskikts-kretskort där flera anslutningar behövs mellan inre lager, utan att involvera några yttre lager. I detta scenario är det mycket lämpligt att använda begravda vias eftersom de kan uppnå de erforderliga signalanslutningarna inom kretskortets inre lager samtidigt som de bibehåller ett rent utseende på de yttre lagren. Borrningssteget i kretskortstillverkningsprocessen är avgörande för att skapa blinda och begravda vias. Genom att kontrollera borrhålens djup kan tillverkare uppnå selektivt sammankopplade blinda och begravda vias, följt av pläteringsprocesser för att säkerställa tillförlitligheten hos elektriska anslutningar.
Tillverkningsprocess för blindvias:
Först utförs den normala borrningen på ena sidan av kretskortet för att skapa vias från det yttre lagret till det inre lagret. Därefter, med hjälp av kontrollerad djupborrningsteknik, begränsas borrningen till specifika inre lager, utan att sträcka sig igenom till den andra sidan av kretskortet. Slutligen pläteras vias för att etablera en ledande anslutning mellan de inre och yttre lagren. Exempel: Låt oss betrakta ett dubbelsidigt kretskort där en anslutning behöver upprättas mellan det första och andra lagret, men utan att påverka det nedre andra lagret av kretskortet. Genom att kontrollera djupet på blindvias kan borrdjupet begränsas till endast utrymmet mellan det första och andra lagret, vilket uppnår önskad signalanslutning.Tillverkningsprocess för nedgrävda vias:
Under borrningsstadiet i tillverkningsprocessen kontrolleras djupet på viorna för att säkerställa att borrningen endast stannar kvar i kretskortets inre lager och inte sträcker sig till de yttre lagren. Därefter pläteras dessa vior i det inre lagret för att etablera anslutningar mellan motsvarande inre lager. Exempel: Betrakta ett komplext flerskikts-kretskort med fyra inre lager, vilket kräver flera signalanslutningar mellan dessa lager. Genom tillverkningsprocessen för nedgrävda vior kan dessa signalanslutningar döljas helt i kretskortets inre lager, utan att påverka de yttre lagren, vilket uppnår högre routingstäthet och förbättrad signalintegritet. Sammantaget ger blinda och nedgrävda vior kretskortskonstruktörer mer flexibla alternativ för att möta kraven på högdensitetsrouting och komplex signalrouting. Deras korrekta användning bidrar till att förbättra kretskortens prestanda och tillförlitlighet.Viktiga riktlinjer
Vid konstruktion av blinda och nedgrävda vior finns det några viktiga riktlinjer som måste följas för att säkerställa kretskortets tillförlitlighet, prestanda och tillverkningsbarhet. Följande är en detaljerad beskrivning av dessa riktlinjer tillsammans med relevanta exempel.Bildförhållande för Vias:
Definition: Bildförhållandet för vior avser förhållandet mellan hålets djup och diameter. Denna faktor är särskilt viktig i kretskort med hög densitet, särskilt när man använder blinda och nedgrävda vior. Riktlinjer: För att undvika tillverkningssvårigheter och förbättra tillförlitligheten är det i allmänhet viktigt att kontrollera bildförhållandet inom ett rimligt intervall. Högre bildförhållanden kan öka utmaningarna vid borrning av hål och plätering, vilket potentiellt kan leda till tillverkningsproblem som ojämna viaväggar eller signalförlust. Exempel: Låt oss överväga att designa ett flerskikts-kretskort med hög densitet som kräver användning av blinda vior för att ansluta yttre och inre lager. För att säkerställa ett kontrollerat bildförhållande kan det vara nödvändigt att optimera kretskortets tjocklek och håldiameter för att undvika alltför branta hålstrukturer.Ringformad ring:
Definition: En ringformad ring är en kopparplatta som omger en via och ansluter plattan till en blind- eller nedgrävd via. Den är avgörande för att ge en stabil lödanslutning. Riktlinje: Säkerställ att den ringformade ringen är tillräckligt stor för att ge en tillförlitlig lödyta och en bra anslutning. För små ringar kan leda till svaga lödfogar och till och med anslutningsproblem under tillverkningsprocessen. Exempel: Tänk dig en kretskortstillämpning som kräver högtemperaturlödning. Om den ringformade ringen är för liten kan det resultera i dålig lödning, vilket påverkar anslutningens tillförlitlighet.Spår- och viaavstånd:
Definition: Spår hänvisar till de ledande banorna på ett kretskort, och avståndet mellan spår och blinda/begravda vior hänvisar till avståndet mellan spåren och viorna. Riktlinjer: Tillräckligt avstånd mellan spår och vior är avgörande för att undvika signalstörningar och överhörning. Detta är särskilt viktigt i höghastighetssignalöverföringskonstruktioner för att förhindra signaldämpning och överhörning. Exempel: Vid konstruktion av ett kretskort för höghastighetsdataöverföring kan otillräckligt avstånd mellan spår och blinda vior leda till signaldämpning och dataöverföringsfel.Via stubbar:
Definition: Via-stubbar avser de delar som sträcker sig från änden av en blindvia/nedgrävd via, vanligtvis med hänvisning till de inre lagren som är anslutna till kortet. Riktlinje: I högfrekventa applikationer är det lämpligt att minimera längden på via-stubbar för att förhindra impedansavvikelser och signalreflektioner. Längre via-stubbar kan leda till signalförvrängning och minskad överföringsprestanda. Exempel: Vid design av kretskort för trådlösa kommunikationsenheter är det viktigt att förkorta de delar av blindvias som är anslutna till de inre lagren för att säkerställa högkvalitativ signalöverföring.Övergång mellan lager:
Definition: Mellanlagerövergång avser processen där signalspår växlar från ett lager till ett annat, särskilt vid användning av blinda vias. Riktlinjer: Jämnheten i mellanlagerövergångarna bör beaktas under designprocessen för att undvika plötsliga förändringar i signalimpedans. Övergångarna bör ske så gradvisa som möjligt för att säkerställa signalintegritet. Exempel: Vid design av ett flerskikts-PCB för höghastighetssignalöverföring är noggrann planering av signalspårvägar nödvändig för att säkerställa signalstabilitet under mellanlagerväxling.Termiska överväganden
Definition: Termiska överväganden är nödvändiga vid användning av nedgrävda vior, eftersom de kan påverka värmeflödet inom kretskortet. Riktlinjer: Noggrant beaktande av termiska vior och kopparfördelning är avgörande under designfasen för att säkerställa effektiv värmeledning och avledning, och därigenom bibehålla driftstemperaturen för elektroniska komponenter inom ett säkert område. Exempel: Vid design av ett kretskort för en högeffektsströmförsörjningsmodul måste placeringen av nedgrävda vior beaktas för att optimera värmeledning och avledning, vilket säkerställer att komponenttemperaturen förblir inom ett acceptabelt område. Att följa dessa riktlinjer kan bidra till att säkerställa en smidig design och tillverkning av blinda och nedgrävda vior, vilket garanterar kretskortets prestanda, tillförlitlighet och tillverkningsbarhet. Sammanfattningsvis ger blinda och nedgrävda vior, som avancerade kretskortsanslutningstekniker, kraftfulla lösningar för tillverkning av elektroniska enheter med hög densitet och hög prestanda. Vid design av dessa speciella typer av vior måste viktiga riktlinjer följas, såsom lämpliga bildförhållanden, tillräckliga ringformade ringar och rimliga termiska överväganden. Genom att klokt tillämpa blind- och nedgrävda via-tekniker kan ingenjörer uppnå mer kompakta, effektiva och tillförlitliga kretskortskonstruktioner, vilket möter de ständigt växande kraven på prestanda och funktionalitet på elektronikmarknaden. I framtiden, med kontinuerlig teknikutveckling, kommer dessa avancerade kretskortsanslutningstekniker att fortsätta spela en betydande roll inom elektronikindustrin.
