Gilded Gateways: Släpp lös magin med guldfingrar på kretskort i dagens tekniklandskap

2023-08-08Reporter: SprintPCB

I dagens starkt sammankopplade digitala landskap är effektiv kommunikation mellan olika elektroniska enheter avgörande för sömlös drift. I hjärtat av denna tekniska utveckling ligger en kritisk komponent som kallas guldfingrar. Dessa guldpläterade kontakter spelar en avgörande roll för att underlätta kommunikationen mellan olika kretskort, vilket möjliggör den komplicerade driften av datorsystem och mer därtill. Guldfingrar är specialiserade guldpläterade kolumner som är placerade längs kanterna på kretskort (PCB). Dessa kontakter fungerar som en brygga mellan sekundära kretskort och huvudmoderkortet i en dator eller andra digitala enheter. Deras betydelse härrör från guldets unika egenskaper, såsom dess exceptionella ledningsförmåga, vilket gör det till ett idealiskt material för att säkerställa tillförlitlig signalöverföring.

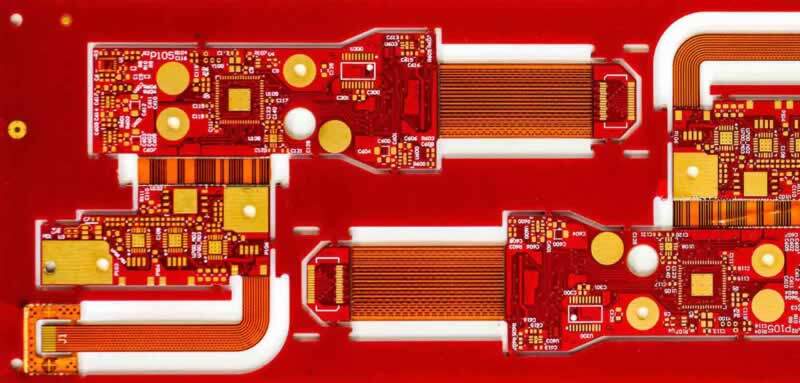

pcb-guldfingrar

2 primära typer av guldplätering för PCB-guldfingrar

Det finns två huvudtyper av guldplätering som används för kretskortsguldfingrar:

Elektrolöst nickelimmersionsguld (ENIG):

Denna guldpläteringsmetod erbjuder kostnadseffektivitet och lödbarhet. Dess tunna och mjuka sammansättning (vanligtvis 2–5 mikron tjock) gör den dock mindre lämplig för frekvent isättning och borttagning av kretskort.

Elektropläterat hårt guld:

Denna typ av guldplätering ger robusthet och hållbarhet med ett tjockare lager (vanligtvis 30 mikron tjockt), vilket gör den idealisk för att motstå det slitage som är förknippat med upprepad användning av kretskort.

Guldfingrarnas roll

Guldfingrar gör det möjligt för olika kretskort att utbyta signaler, vilket säkerställer att kommandon från användare eller automatiserade system överförs effektivt. Till exempel, när ett kommando initieras på en mobil enhet, passerar signalen genom flera kretskort innan den når sin avsedda destination. Denna komplicerade process involverar noggranna pläteringssteg för att säkerställa felfri signalöverföring. Strikta inspektions- och testprocedurer verifierar korrekt inriktning och funktionalitet hos guldfingrarna på varje kretskort. Guldfingrarnas roll sträcker sig bortom konsumentelektronik till industrisektorer som tillverkning. Datoriserade maskiner i fabriker förlitar sig på dessa kontakter för att orkestrera ett brett spektrum av processer, vilket förbättrar effektivitet och precision. Till exempel, i bilmonteringslinjer eller livsmedelsförpackningsfabriker möjliggör guldfingrade kretskort sömlös utförande av kommandon av datorstyrda maskiner.

Guldfingrar används på olika sätt

Sammankopplingspunkter:

Guldfingrar underlättar kommunikationen mellan sekundära kretskort och huvudmoderkortet via kortplatser som PCI, ISA eller AGP. Dessa kontakter gör det möjligt för signaler att flöda mellan kringutrustning, interna kort och själva datorn.

Specialadaptrar:

Guldfingrar möjliggör integrering av prestandahöjande komponenter, såsom grafik- och ljudkort, i persondatorer. Dessa kort, anslutna via guldfingrar, ger förbättrad funktionalitet och kan uppgraderas över tid.

Externa anslutningar:

Kringutrustning som högtalare, skannrar och bildskärmar ansluts till moderkortet via guldfingrar på kretskortet, vilket gör det möjligt för externa enheter att interagera med datorn. Guldfingrarnas mångsidighet och hållbarhet gör att de tål frekvent användning, vilket gör dem till en hörnsten i modern datoranvändning. Deras strategiska placering och standardiserade designprinciper säkerställer korrekt funktion och kompatibilitet. Användningen av guld för att plätera dessa kontakter är förankrad i dess överlägsna elektriska ledningsförmåga och korrosionsbeständighet. Guldets styrka och slitstyrka förbättras genom legering med metaller som nickel eller kobolt.

IPC-produktionsstandarder för PCB-guldfingrar

Association Connecting Electronics Industries (IPC) fastställde produktionsstandarder för kretskortsguldfingrar, vilket säkerställer jämn kvalitet och prestanda. Att följa dessa standarder, såsom specifika pläteringstjocklekar och testprotokoll, garanterar tillförlitlig signalöverföring och robusta anslutningar. Association Connecting Electronics Industries (IPC) fastställde produktionsstandarderna för kretskortsguldfingrar år 2002. Efterföljande förbättringar gjordes år 2012 med introduktionen av IPC-4556, följt av ytterligare uppdateringar år 2015 genom IPC A-600 och IPC-6010. Dessa senare standarder har blivit allmänt anammade inom kretskortsproduktion. IPC-standarderna omfattar följande viktiga aspekter:

Kemisk sammansättning:

För att förbättra den strukturella integriteten hos kretskortskontakter bör optimal guldplätering omfatta en koboltsammansättning som sträcker sig från 5 till 10 procent.

Tjocklek:

Guldpläteringens tjocklek för guldfingrar måste konsekvent ligga inom intervallet 2 till 50 mikrotum. Standardtjocklekar baserade på storlek inkluderar 0,031 tum, 0,062 tum, 0,093 tum och 0,125 tum. Tunnare tjocklekar används vanligtvis för prototypapplikationer, medan tjockare plätering är lämplig för ofta ingripande anslutningskanter.

Visuell undersökning:

Guldfingrar granskas noggrant med hjälp av förstoringsglas. Kanterna ska ha en slät och felfri yta, utan överdriven plätering eller nickel.

Test av tejpvidhäftning:

För att utvärdera vidhäftningsstyrkan hos guldpläteringen i samband med kontakterna rekommenderar IPC ett tejptest. Detta innebär att man applicerar en tejpremsa längs kontaktkanterna, därefter tar man bort tejpen och inspekterar den för eventuella tecken på pläteringsrester. Förekomsten av guldplätering på tejpen indikerar otillräcklig vidhäftning mellan pläteringen och kontakterna. Ett flertal ytterligare standarder styr hela processen för guldplätering av kretskort, vilket kräver en omfattande granskning för en grundlig förståelse. I takt med att tekniska framsteg fortsätter introduceras regelbundet nya teststandarder för att förbättra processen. Det är klokt att regelbundet konsultera IPC för uppdateringar och förbättringar av dessa standarder. I huvudsak är guldfingrar viktiga komponenter som stärker modern teknik genom att underlätta sömlös kommunikation mellan olika kretskort. Deras inverkan sträcker sig från persondatorer till industriell automation, vilket möjliggör de sofistikerade processer som definierar vår digitala värld.
