Silverlödning av kopparsubstrat: Fenomenet "otillräckligt tenn" och förbättringsförslag

2023-07-28Reporter: SprintPCB

Silverplätering spelar en viktig roll inom elektroniktillverkning. Den vanliga defekten "otillräckligt tenn" under ytmonteringsprocessen innebär dock många utmaningar för tillverkningsföretag. Detta problem manifesterar sig främst i att stora lödplattor saknar tillräckligt med lödning, medan små lödplattor uppfyller kvalitetsstandarder. Den här artikeln kommer att fördjupa sig i orsakerna bakom defekten "otillräckligt tenn" och föreslå omfattande förbättringsförslag för att säkerställa en mer stabil och effektiv ytmonteringsprocess, vilket bidrar till utvecklingen av elektronikindustrin genom att leverera fler högkvalitativa produkter.

Förstå felet "otillräckligt tenn"

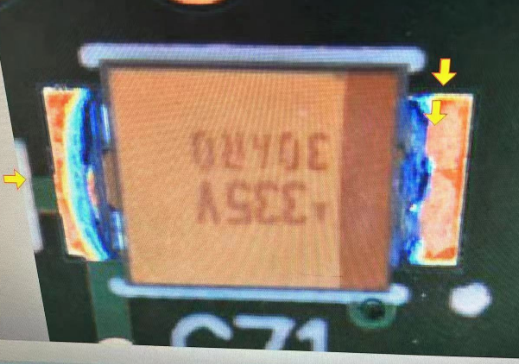

Silverimmersionsplätering spelar en avgörande roll inom elektroniktillverkning, särskilt inom ytmonteringsteknik, eftersom den fungerar som en brygga mellan elektroniska komponenter och kretskort. Den vanliga defekten "otillräcklig tennmängd" under lödningsprocessen vid silverimmersionsplätering har dock alltid varit en av utmaningarna för elektroniktillverkningsföretag. Detta problem manifesterar sig vanligtvis som att stora lödplattor saknar tillräckligt med lödning, medan små lödplattor uppfyller kvalitetsstandarder. Sådana kvalitetsdefekter kan leda till svaga lödfogar, vilket orsakar fel på elektroniska komponenter och till och med påverkar produktens övergripande prestanda och tillförlitlighet. Innan vi fördjupar oss i "tennhår"-defekten måste vi först förstå några viktiga grundläggande förhållanden. För det första påverkar stålplåtens tjocklek i stålnätet direkt ytmonteringsprocessen. Tunnare stålplåtar kan resultera i ojämnt tryck på lödpastan, vilket påverkar fördelningen av lödning på plattorna. För det andra är högkvalitativ tennplätering avgörande för att säkerställa framgångsrik lödning, inklusive lödhöjd, volym och area, som måste ligga inom det acceptabla intervallet. För att säkerställa kvalitet rekommenderas att använda SPI-utrustning (Solder Past Inspection) för testning och att använda premiummärken av lödpasta som Alpha eller Kester med 3,0 % silverhalt.

Orsak 1: Otillräcklig svetstemperatur

En av de främsta orsakerna till defekten "otillräckligt tenn" är att den stora lödplattan absorberar värme snabbt, vilket leder till otillräcklig svetstemperatur. Instabiliteten och ojämnheten i svetstemperaturen kan resultera i ofullständig smältning av lödpastan, vilket i sin tur misslyckas med att väta lödplattan och stiften effektivt, vilket orsakar fenomenet "otillräckligt tenn". För att åtgärda problemet med otillräcklig svetstemperatur måste vi vidta följande åtgärder.

Höj svetstemperaturen på lämpligt sätt:

Genom att justera temperaturkurvan under svetsprocessen rekommenderas det att öka den måttligt med cirka 5 °C utöver den befintliga ugnstemperaturen för att säkerställa att lödtet kan smälta helt. Det är dock viktigt att vara försiktig eftersom alltför höga temperaturer kan leda till andra problem, såsom lödöverflöd eller komponentskador. Därför är det nödvändigt att utföra temperaturtestning och optimering noggrant.

Justering av ugnstemperatur och tid:

Det rekommenderas att kontrollera ugnstemperaturen inom intervallet 240-245 °C och göra lämpliga justeringar av lödtiden, vanligtvis mellan 60-90 sekunder. Dessutom kan återsmältningstiden förkortas något för att minska risken för lödbryggbildning, vilket minimerar lödflödet från de stora lödplattorna till stiften. Genom dessa förbättringsåtgärder kan vi effektivt förbättra stabiliteten och jämnheten i svetstemperaturen, vilket minskar förekomsten av fenomenet "otillräckligt tenn".

Anledning två: Silveroxidation och kontaminering

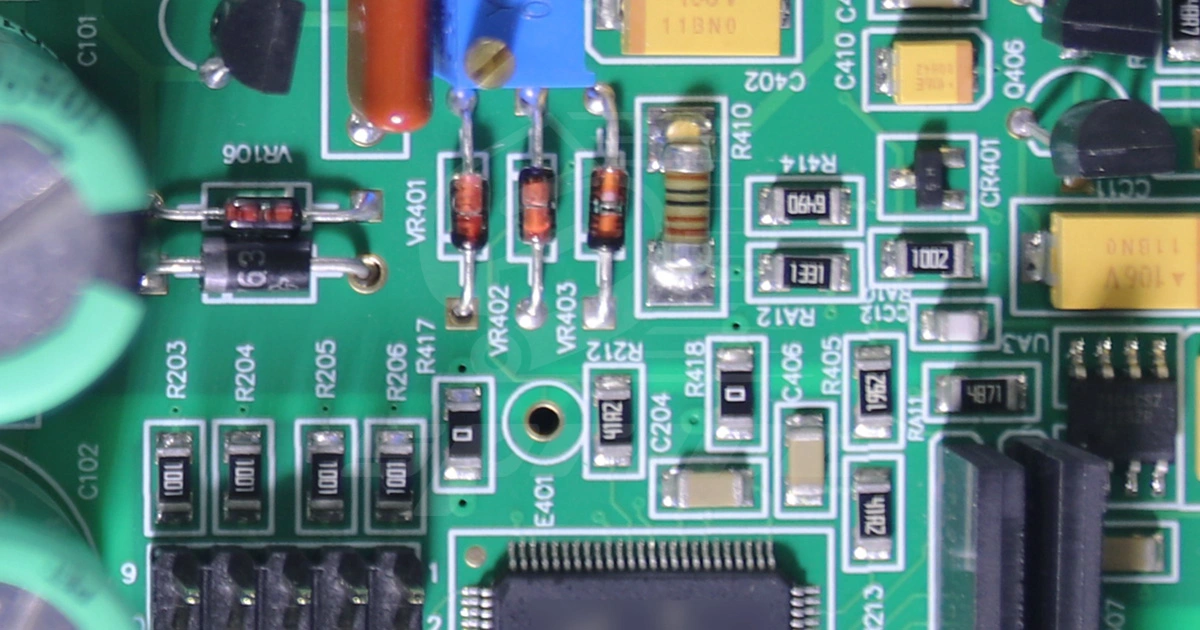

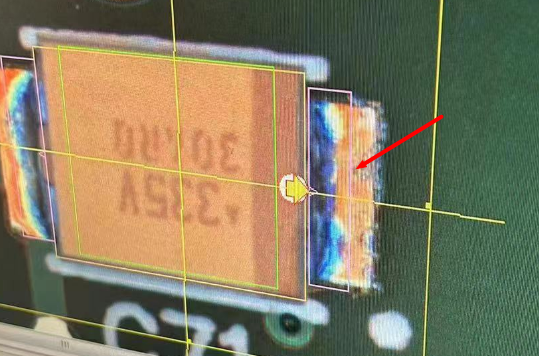

Silverlödning2

Silver, som en reaktiv metall, är benäget att oxidera och kontamineras under lödningsprocessen. Detta är ytterligare en viktig faktor som bidrar till defekten "otillräckligt tenn". Oxidationen på ytan av silverlödplattor kan påverka vidhäftningen mellan lödpasta och plattor, minska lödkvaliteten och följaktligen leda till otillräckliga lödmängder. För att undvika oxidation och kontaminering av silver bör vi vara uppmärksamma på följande punkter.

Kontrollera placeringstiden:

När förpackningen med den försilvrade kretskortet har öppnats bör den placeras i SMT-produktion så snart som möjligt, helst inom 12 timmar och inte längre än 16 timmar. Detta säkerställer att ytan på silverplattorna förblir i gott skick och minskar sannolikheten för oxidation.

Undvik att vidröra ytan på brädet med bara händer:

Operatörer bör avstå från att vidröra ytan på den försilvrade platta med bara händerna för att förhindra kontaminering och oxidation.

Bibehåll en konstant temperatur och luftfuktighet i miljön:

Under SMT-processen (Surface Mount Technology) bör det försilvrade kortet placeras i en miljö med konstant temperatur och fuktighet för att bevara dess ytstabilitet. Konstanta temperatur- och fuktighetsförhållanden bidrar till att minska oxidation och kontaminering av silverlödplattorna, vilket säkerställer SMT:ns kvalitet. Genom ovanstående åtgärder kan vi minimera oxidation och kontaminering av silverlödplattorna och därigenom minska risken för defekter med "otillräckligt tenn".

För att heltäckande åtgärda problemet med "otillräckligt tenn"-defekter på försilvrade kretskort bör vi anta följande integrerade strategier.

Utför regelbundet underhåll:

Säkerställ att produktionsutrustning och verktyg är i gott skick, utför regelbundet underhåll och underhåll av ugnstemperaturkontrollutrustning för att säkerställa dess stabila drift.

Optimera processparametrar:

Genom kontinuerlig dataanalys och produktionsmetoder optimera processparametrar som lödtemperatur, tid och flödeshastighet för att hitta den bästa kombinationen.

Tågoperatörer:

Förbättra utbildningen av operatörer, förbättra deras medvetenhet om defekter med "otillräckligt tenn" och deras hanteringsmetoder för att minska problem orsakade av driftsfel.

Implementera automatiseringsteknik:

Överväg att införa mer avancerad automationsutrustning för att förbättra stabiliteten och konsekvensen i SMT-processen (Surface Mount Technology), vilket minskar mänskliga faktorers inverkan på produktionskvaliteten.

Stärka samarbetet i leveranskedjan:

Upprätta ett nära samarbete med leverantörer av lödpasta för att säkerställa leveransstabilitet och kvalitetskontroll. Defekten "otillräckligt tenn" i försilvringsprocessen är ett vanligt men undvikbart problem. Genom att justera lödtemperaturen och tiden, förhindra oxidation och kontaminering av silverplattor och implementera omfattande förbättringsstrategier kan vi effektivt åtgärda detta problem och förbättra kvaliteten och stabiliteten hos ytmonteringstekniken. Dessutom kommer kontinuerlig utforskning av avancerad teknik och hanteringsmetoder att driva elektroniktillverkningsindustrin mot högre nivåer och bidra till dess hållbara utveckling. Genom våra gemensamma ansträngningar för att minimera defekten "otillräckligt tenn" kan vi förbättra tillförlitligheten och prestandan hos elektroniska produkter och möta den ständigt växande efterfrågan på högkvalitativa produkter från konsumenter. Dessutom ger lösningen av defekten "otillräckligt tenn" betydande ekonomiska och kommersiella fördelar för elektroniktillverkningsföretag. För det första minskar det produktionen av icke-överensstämmande produkter, vilket minskar riskerna för produktåterkallelser och kundklagomål, vilket skyddar företagets rykte och varumärkesimage. För det andra förbättrar det produktionseffektiviteten och produktkvaliteten, vilket minskar förluster och omarbetningar under tillverkningsprocessen, vilket i slutändan sänker produktionskostnaderna och ökar företagets lönsamhet. I denna hårt konkurrensutsatta elektronikindustri är kontinuerlig förbättring av ytmonteringstekniken avgörande. Med tekniska framsteg och marknadsförändringar måste vi noggrant övervaka nya material, utrustning och den senaste utvecklingen inom ytmonteringsteknik. Endast genom kontinuerligt lärande och anpassning kan vi bibehålla en konkurrensfördel i branschen och driva framsteg inom elektroniktillverkning.
