Du skulle aldrig tro att det kunde vara så fördelaktigt att äga ett HDI-kretskort!

2023-05-23Reporter: SprintPCB

I en tid av snabb teknisk utveckling spelar kretskort (PCB) en avgörande roll. PCB:er är viktiga komponenter i elektroniska enheter eftersom de ger tillförlitliga elektriska anslutningar och mekaniskt stöd för olika elektroniska komponenter. Med teknikens framsteg har efterfrågan på PCB:er blivit allt högre, vilket har lett till framväxten av HDI-PCB:er. HDI-PCB (High-Density Interconnect) , som en viktig gren av PCB-tekniken, har medfört revolutionerande förändringar i design och tillverkning av elektroniska enheter. Tidigare använde traditionella PCB-designer större kort och konventionella routingsmetoder. Men med de snabba iterations- och miniatyriseringstrenderna inom elektroniska enheter uppfyller traditionella PCB:er inte de växande kraven. Människor har börjat sträva efter mindre storlekar, högre prestanda och större tillförlitlighet, vilket har lett till efterfrågan på HDI-PCB:er.

HDIPCB-kort

HDI-PCB, som en avancerad teknisk lösning, förbättrar prestanda, tillförlitlighet och integration av kretskort avsevärt genom användning av flerskiktade tunna kort och fineline-kretsar. Tack vare sina unika fördelar har det funnit en mängd olika tillämpningar inom olika branscher. I den här artikeln kommer vi att fördjupa oss i vad HDI-PCB är och avslöja dess anmärkningsvärda fördelar. Genom den här artikeln kommer du att upptäcka HDI-PCB och varför det har vunnit sådan popularitet. Vi kommer att diskutera fördelarna med HDI-PCB jämfört med traditionella kretskort och visa upp dess breda tillämpningar inom olika områden. Dessutom kommer vi att utforska de viktigaste designövervägandena, tillverkningsprocesserna och framtida trender. Låt oss nu tillsammans avslöja HDI-PCB:s mysterier och upptäcka dess outnyttjade potential. Det upprepade omnämnandet av HDI kommer säkerligen att väcka frågor:

Vad exakt är ett HDI-kretskort?

HDI, som står för High-Density Interconnect, är en avancerad PCB-teknik (Printed Circuit Board) som kännetecknas av hög kretstäthet, liten storlek och hög integration. HDI PCB använder mikroskopiska spår, nedgrävda vias och blinda vias för att möjliggöra att komponenter på kortet kan anslutas och arrangeras tätare. Genom att minska längden på spåren och avståndet för strömöverföring förbättrar HDI PCB signalöverföringshastigheten och tillförlitligheten. Dessutom möjliggör HDI PCB högre stift- och kretstäthet, vilket gör att fler funktioner kan integreras i mindre utrymmen.

HDI PCB-teknik

Fördelar med HDI-kretskort

Framväxten av HDI-kretskort som en avancerad teknik har medfört otaliga fördelar för våra produkter. De kan till exempel avsevärt förbättra kretskortets prestanda och öka produktens tillförlitlighet. När det gäller kretskortets prestanda använder HDI-kretskort fina spår och tätare routing, vilket effektivt förkortar signalöverföringsvägarna och minskar signallatens och distorsion. Detta gör HDI-kretskort till ett idealiskt val för applikationer som kräver höghastighetsdataöverföring och högfrekvenskrav. HDI-kretskort använder flerskiktsstapling och fine-line-teknik för att uppnå högre kretstäthet och en mer kompakt layout. Jämfört med traditionella kretskort kan HDI-kretskort hantera fler funktioner och anslutningar inom samma område, vilket möjliggör en minskning av produktstorlek och vikt. När det gäller produkttillförlitlighet erbjuder HDI-kretskort förbättrad prestanda. Det använder kortare signalöverföringsvägar och exakta routingtekniker, vilket minskar signalstörningar och brusproblem på kretskortet. Det minimerar också potentiella fel på kortet, såsom kortslutningar eller öppna kretsar mellan kretsspår, vilket resulterar i förbättrad tillförlitlighet och stabilitet hos kretskortet. HDI-kretskort använder tekniker som blinda vias, nedgrävda vias och mikrostora spår för att minska störningar och överhörning mellan signaler. Denna design förhindrar effektivt ömsesidig störning av högfrekventa signaler, vilket säkerställer bättre signalintegritet och motståndskraft mot störningar, vilket gör kretskortet mer tillförlitligt i komplexa elektromagnetiska miljöer.

HDI PCB-applikationsområde

HDI-kretskort (High-Density Interconnect) används ofta inom olika branscher tack vare sin höga prestanda och mångsidighet. Nu kommer jag att presentera de specifika tillämpningarna av HDI-kretskort inom olika industrisektorer. Först kan HDI-kretskort, i tillämpningar av mobila enheter, uppfylla de kompakta storleks- och högprestandakraven för enheter som smartphones och surfplattor. De stöder högdensitetskablage för komplexa interna kretsar i mobiltelefoner, inklusive processorer, minne, kameror, pekskärmar och trådlösa kommunikationsmoduler.

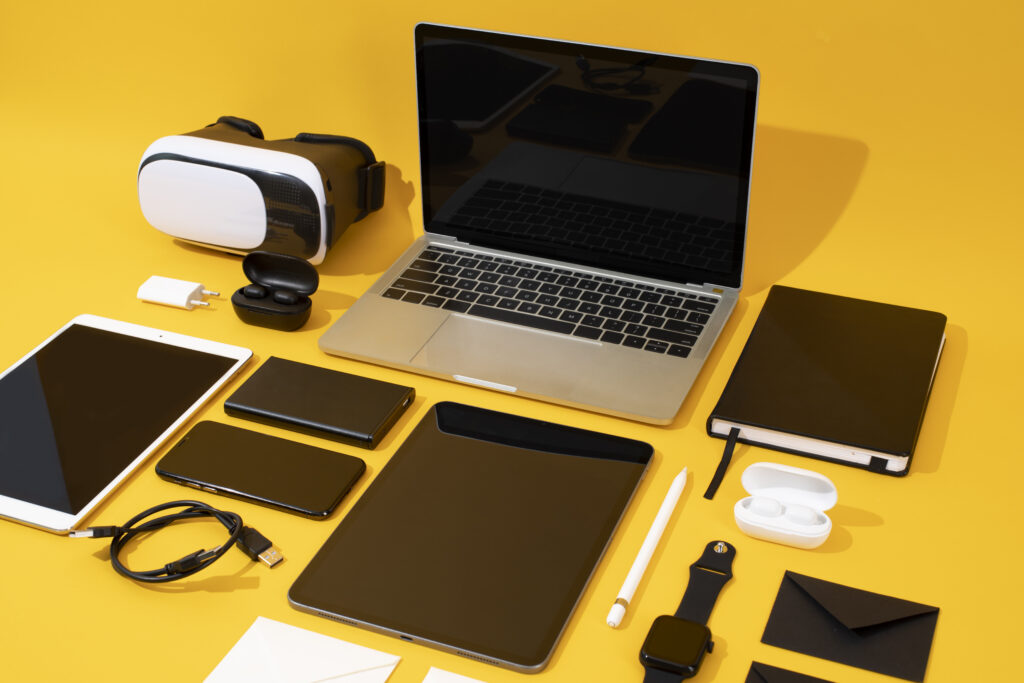

HDI-PCB-i-mobila-enheter

Och den lilla storleken och lätta vikten hos HDI-kretskort gör det till ett idealiskt val för bärbara enheter som smartklockor, fitnesstrackers och smarta glasögon. För det andra, tillämpning av kommunikationsutrustning. HDI-kretskort spelar en viktig roll i kommunikationsutrustning som nätverksroutrar, switchar och modem. De kan stödja höghastighetsdataöverföring, komplex signalbehandling och en mängd olika anslutningsgränssnitt. Och enheter som trådlösa basstationer, antenner och kommunikationssatelliter behöver också högpresterande HDI-kretskort för att möta behoven för signalbehandling och överföring. För det tredje, tillämpning av medicinsk utrustning. HDI-kretskort används ofta i medicinsk övervakningsutrustning och medicinsk bildutrustning, såsom elektrokardiografer, blodtrycksmätare och glukosmätare. De ger noggrann signalbehandling och överföring, vilket stöder noggrann övervakning och analys av medicinska data. Medicinska bildenheter som röntgen, datortomografiska skannrar och ultraljudsenheter kräver kretskort med hög densitet för att bearbeta komplexa bilddata och signaler.

HDI-PCB-i-medicinsk-utrustning

För det fjärde spelar HDI-kretskort en nyckelroll i fordonsljud-, video- och navigationssystem. De ger högkvalitativ ljudutgång, högupplöst videodisplay och exakt navigering. Å andra sidan används HDI-kretskort även i elektroniska styrenheter för fordon, inklusive motorstyrningssystem, karosserikontrollmoduler och krockkuddesystem. De kan stödja komplex signalbehandling och exakta styrfunktioner. För det femte används HDI-kretskort i stor utsträckning i industriella styrsystem som fabriksautomation, robotstyrning och sensornätverk. De kan hantera komplexa styralgoritmer och höghastighetsdataöverföring, vilket ger exakta styr- och övervakningsfunktioner. HDI-kretskort används också i stor utsträckning i kraftdistributionssystem, energiövervakningsutrustning och elektroniska enheter som kräver högdensitetskoppling för att uppnå effektiv energiomvandling och energihantering. HDI-kretskort har ett brett användningsområde. Med kontinuerliga framsteg och innovation inom teknik tror jag att tillämpningen av HDI-kretskort inom fler områden kommer att fortsätta att expandera och fördjupas.

Framtida trender för HDI-kretskort

I framtiden kommer HDI-kretskortstekniken att fortsätta utvecklas och utvecklas för att möta utmaningarna med den ökande efterfrågan på elektroniska produkter och avancerad teknik. I takt med att elektroniska produkter blir alltmer miniatyriserade kommer HDI-kretskort att fortsätta att utvecklas mot mindre dimensioner och högre kretstätheter. Detta innebär mer kompakta konstruktioner, ytterligare lager, mindre via-diametrar och smalare spårbredder/avstånd. Med hjälp av mikrostora spår, blinda/begravda vias, inbäddade tekniker och avancerade paketeringsmetoder kan HDI-kretskort uppnå fler funktioner inom begränsat utrymme. Med den kontinuerliga förbättringen av kommunikations- och dataöverföringshastigheter ökar efterfrågan på höghastighets- och högfrekvenskretsar. HDI-kretskort kommer att anpassa sig till denna trend genom att optimera signalintegriteten, minska signaldämpning och överhörning för att uppnå högre dataöverföringshastigheter och en mer stabil signalkvalitet. Detta kan innebära användning av specialmaterial, design av elektromagnetisk avskärmning och jordplanering, samt exakt impedanskontroll, bland andra tekniker. HDI-kretskort kommer att kombineras med andra avancerade tekniker för mer innovativa tillämpningar. Några inriktningar inkluderar: 3D-paketeringsteknik: Den kombineras med 3D-paketeringsteknik för att uppnå högre integration och prestanda. Genom att stapla och ansluta flera HDI-kretskort kan mer funktionalitet och anslutningsmöjligheter uppnås på ett mindre utrymme. Flexibel elektronikteknik: Genom att kombinera flexibel elektronikteknik tillverkas HDI-kretskort på ett flexibelt substrat för att uppnå högre böjbarhet och anpassningsförmåga. Detta gör det möjligt för HDI-kretskort att spela en viktig roll inom områden som bärbara datorer, böjda skärmar och böjbar elektronik. Optoelektronisk teknik: Den kombineras med optoelektroniska enheter för att realisera höghastighetsöverföring och bearbetning av optiska signaler. Detta kommer att leda till högre hastigheter och bandbredd i applikationer som kommunikation, datacenter och högpresterande datoranvändning. Intelligens och sakernas internet: Den kombineras med sensorer, trådlös kommunikation och internetteknik för att uppnå intelligenta applikationer och sakernas internet-applikationer. HDI-kretskort kommer att driva högre nivåer av anslutning och datainteraktion inom områden som smarta hem, smarta städer och industriell automation. Artificiell intelligens och maskininlärning: Kombinera det med AI och maskininlärningsteknik för kraftfullare databehandling och beslutsfattande. HDI-kretskort kommer att driva utvecklingen av intelligens inom områden som autonoma fordon, robotik och intelligenta övervakningssystem. Sammanfattningsvis kommer den framtida trenden för HDI-kretskort att fortsätta mot mindre, högre densitet, högre hastighet och mer mångsidig integration. Med kontinuerliga framsteg och innovationer inom teknik kommer HDI-kretskort att spela en allt viktigare roll inom olika områden och främja utvecklingen av elektroniska produkter.HDI PCB är utan tvekan en typ av teknik som är gynnsam för utvecklingen av mänsklig vetenskap och teknik.
