<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Rigid-flex Board: 5 oförglömliga saker som får dig att älska och hata

2023-05-29Reporter: SprintPCB

Med den snabba utvecklingen och kontinuerliga evolutionen av elektroniska produkter har innovation och flexibilitet blivit nyckelord för designers. För att möta de växande kraven uppfyller traditionella styva kretskort inte längre helt designkraven för olika komplexa elektroniska enheter. I detta sammanhang har styva flexibla kretskort framstått som en avgörande komponent i innovativ design i den nya eran, tack vare deras unika egenskaper och fördelar.

Vad är rigid-flex-board ?

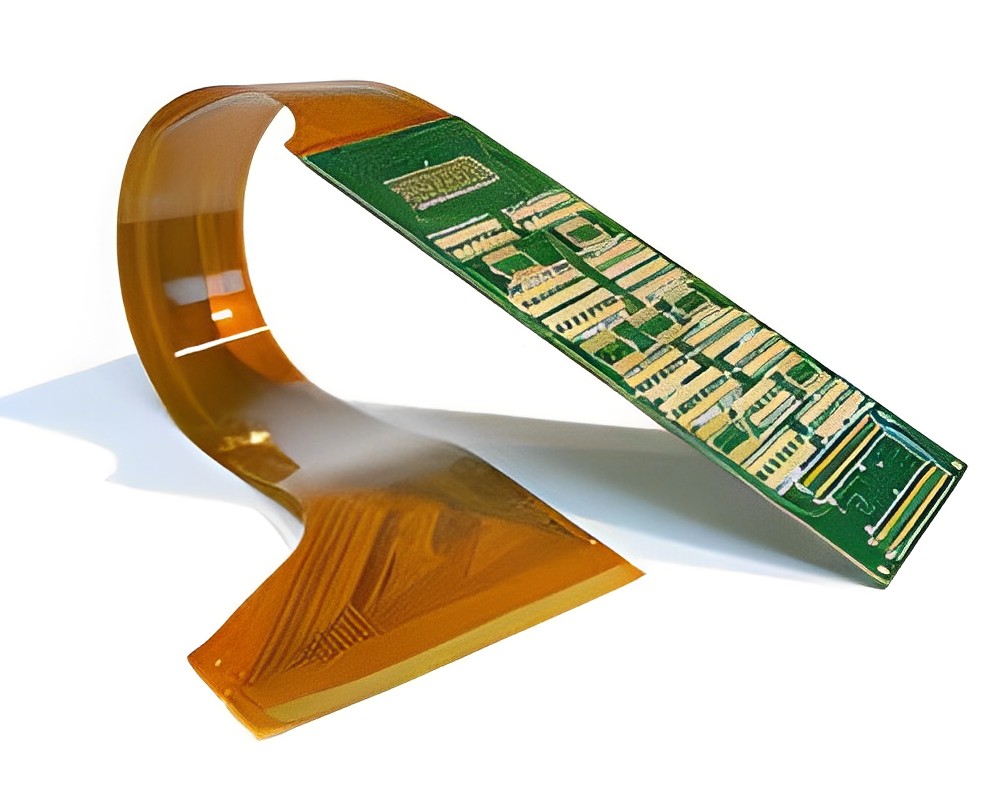

Styv-flex-kort-FPCB

Styva flexibla kretskort är en allt vanligare innovativ teknik inom elektroniska apparater. Framväxten och utvecklingen av FPC och PCB har lett till skapandet av denna nya produkt, som kombinerar flexibla och styva kretskort. Genom processer som laminering kombineras det flexibla kretskortet och det styva kretskortet enligt relevanta tekniska krav, vilket resulterar i en kombination av egenskaperna hos styva kretskort och flexibla kretskort. Denna kombination ger både stark mekanisk stabilitet och tillförlitlighet, samt flexibilitet och anpassningsförmåga. Tillkomsten av styva flexibla kretskort har förändrat designen och tillämpningen av traditionella styva kretskort, vilket medfört många nya möjligheter och utmaningar för elektronikindustrin. Jämfört med traditionella styva kretskort har FPCB betydande fördelar när det gäller form, vikt och utrymmesutnyttjande. Detta ger konstruktörer större frihet, vilket gör det möjligt för dem att uppnå mer innovativa och exakta produktdesigner.

Vanliga typer av styv-flexibla skivor

Typ 1: Flexibelt-styvt kort. Ett flexibelt kretskort och ett styvt kretskort är sammanfogade utan genomgående hål (PTH)-anslutningar, och antalet lager är mer än ett.

Flexibel-styv-skiva

Typ 2: Flerskikts flexibelt-styvt kort. Denna typ har pläterade genomgående hål (PTH) och inkluderar mer än två ledarlager.

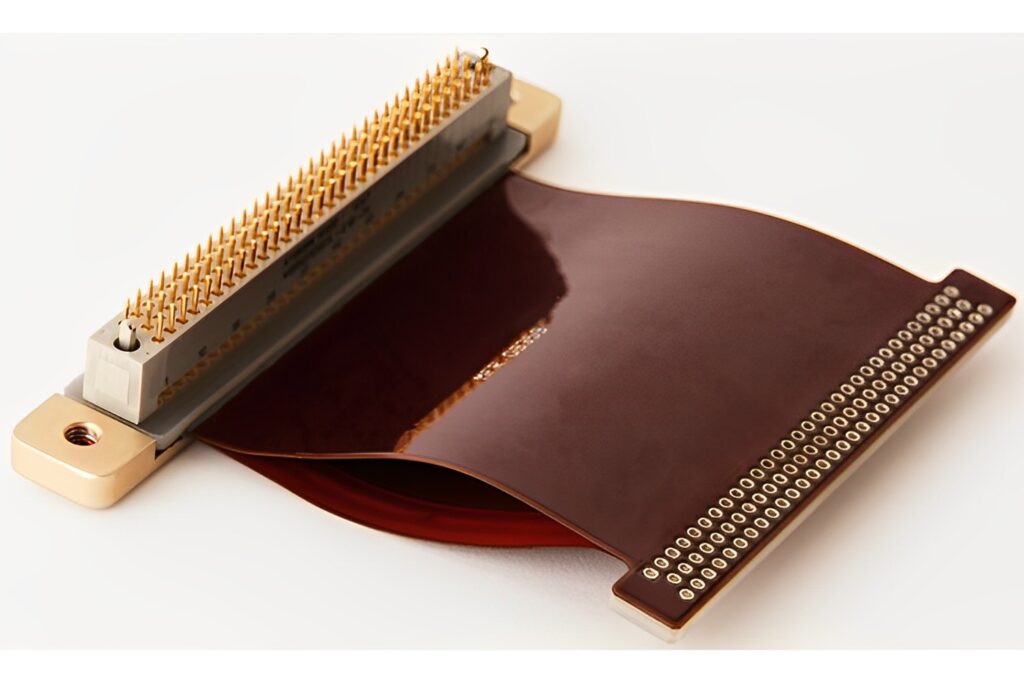

Flerskikts-flexibelt-kretskort

Ett mynt har två sidor, och styvflexskivor är inget undantag. Låt oss först diskutera fördelarna med styvflexskivor.

Fördelar med styv-flexibel skiva

Flexibilitet – Med sin unika design och tillverkningsprocess uppvisar FPCB:er utmärkt flexibilitet och anpassningsförmåga. Dessa kort kan böjas, vikas eller böjas till önskad form för att möta olika produktdesignkrav. Till exempel, vid design av smartphones eller bärbara enheter, kan FPCB:er böjas och formas fritt för att anpassas till komplexa former. Denna flexibilitet ger designers större frihet att skapa mer invecklade och eleganta produkter. Flexibiliteten hos styvflexibla kort gör dem till ett idealiskt val för design av bärbara enheter. Till exempel måste enheter som smartklockor, hälsomonitorer och smarta glasögon anpassa sig till olika storlekar och former på handleder, kroppar eller ansikten. Flexibiliteten och böjbarheten hos styvflexibla kort gör att dessa enheter kan anpassa sig snyggt till användarens kroppskonturer, vilket ger en bekväm bärupplevelse.

bärbar teknik

Stela flexibla kort spelar en avgörande roll i designen av böjda bildskärmar. Moderna enheter som smartphones, tv-apparater och bildskärmar i bilar använder i allt högre grad böjda designer för att ge en bättre visuell upplevelse. Kortens flexibilitet gör att bildskärmen kan böjas längs kurvan utan behov av stela kontakter, vilket möjliggör sömlösa böjda designer. Anpassningsförmågan hos stela flexibla kort gör dem till en viktig komponent i vikbara enheter. Till exempel kräver produkter som vikbara smartphones och vikbara surfplattor att kretsarna bibehåller anslutningen när de öppnas och viks. Kortens design gör att kretskortet kan böjas och vikas smidigt, vilket möjliggör sömlösa övergångar mellan olika former av enheten samtidigt som tillförlitliga kretsanslutningar bibehålls. Flexibiliteten och anpassningsförmågan hos stela flexibla kort ger innovativa lösningar för design av elektroniska system i fordon. Elektroniska enheter i bilar måste anpassa sig till trånga utrymmen och komplexa former samtidigt som de motstår miljöfaktorer som fordonsvibrationer och temperaturvariationer. Flexibiliteten hos stela flexibla kort gör att kretskort kan installeras kompakt i olika formade fordonskomponenter samtidigt som de ger tillförlitliga elektriska anslutningar.

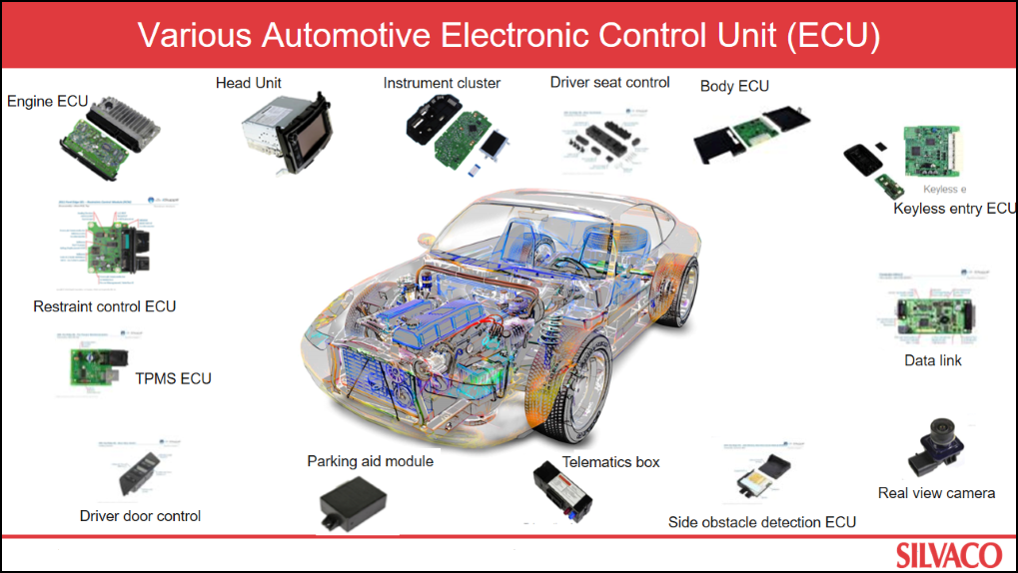

fordonselektroniska system

Från bärbara enheter till böjda skärmar, och till och med vikbara enheter och elektroniska system för fordon, gör flexibiliteten och anpassningsförmågan hos styva flexibla kort det möjligt för elektroniska produkter att anpassa sig till olika former, storlekar och miljöförhållanden, vilket ger förbättrad användarupplevelse och funktionalitet. Dessutom erbjuder styva flexibla kort högre tillförlitlighet. Jämfört med traditionella styva kort eliminerar styva flexibla kort kontakter eller plugin-anslutningar, vilket minskar potentiella felpunkter. Denna design minskar också problem med anslutning mellan kretsar och risken för elektriskt brus, vilket ger en mer stabil och tillförlitlig elektronisk enhet. Inom flyg- och rymdområdet används styva flexibla kort i stor utsträckning i utrustning som flygplan och satelliter. Dessa enheter utsätts för hårda driftsförhållanden, inklusive höga temperaturer, låga temperaturer, vibrationer och stötar. Den höga temperaturbeständigheten hos styva flexibla kort gör att de kan fungera stabilt i högtemperaturmiljöer samtidigt som de bibehåller tillförlitligheten hos kretsanslutningarna. Samtidigt gör deras vibrations- och slagtålighet det möjligt för dem att motstå de intensiva vibrationer och stötar som uppstår under flygning, vilket säkerställer normal drift av elektronisk utrustning. I medicintekniska produkter som pacemakers, implanterade sensorer och bärbara medicintekniska produkter är tillförlitligheten hos styva flexibla kort avgörande. Dessa enheter måste fungera stabilt under längre perioder, samtidigt som de kräver hållbarhet och korrosionsbeständighet. Den speciella designen och materialvalet hos styva flexibla kort gör det möjligt för dem att anpassa sig till förändringar i kroppens miljö och motstå påverkan av kroppsvätskor och kemikalier. Detta säkerställer långsiktig tillförlitlighet och stabilitet hos medicintekniska produkter. Industriella styrsystem utsätts ofta för tuffa arbetsmiljöer, inklusive hög luftfuktighet, frätande gaser och vibrationer, bland annat. Styva flexibla kort används ofta i dessa system för att uppfylla deras krav på tillförlitlighet och hållbarhet. De speciella materialen och skyddsåtgärderna hos styva flexibla kort gör det möjligt för dem att motstå fuktintrång i miljöer med hög luftfuktighet, samtidigt som de ger korrosionsbeständighet och oxidationsbeständighet. Dessutom säkerställer vibrationsbeständigheten hos styva flexibla kort systemets normala drift i vibrerande miljöer, vilket förhindrar kretsavbrott eller funktionsfel. En annan faktor som gör styva flexibla kort populära är deras utrymmeseffektivitet. På grund av sin flexibilitet och tunna design tar styva flexibla kort mindre plats i kompakta elektroniska enheter. Detta är avgörande för modern konsumentelektronik som smartphones, surfplattor och bärbara enheter. Användningen av styva flexibla kort gör enheterna tunnare och lättare samtidigt som de uppfyller komplexa kretsanslutningskrav. I moderna smartphones är utrymmet avgörande. Användningen av styva, flexibla kort möjliggör mer kompakta och lätta telefondesigner.Dessa kort kan böjas och vikas efter telefonens form, vilket ger plats åt olika trånga utrymmen och integreras nära med andra elektroniska komponenter. Stela flexkort kan ansluta olika moduler i telefonen, såsom bildskärm, kamera, batteri och pekplatta, vilket resulterar i en mer kompakt enhetsstruktur samtidigt som det ger stabila elektriska kretsanslutningar. Stela flexkort används också ofta inom området bärbara enheter. Traditionella stela kort kan inte uppfylla kraven för bärbara enheter eftersom de måste anpassa sig till människokroppens krökning och rörelser. Stela flexkort kan böjas, vikas och rullas för att passa formen på handleden, armen eller andra kroppsdelar. Detta gör bärbara enheter mer bekväma och minskar utrymmet som upptas på kroppen. Inom området fordonselektronik är rumslig effektivitet en av de viktigaste faktorerna. Användningen av stela flexkort möjliggör mer kompakta fordonselektroniska moduler, vilket frigör mer utrymme för andra funktioner och design. Till exempel, på bilens instrumentbräda, kan stela flexkort ansluta olika instrument och displayer på ett kompakt sätt, vilket minskar utrymmeskraven för kablage. Dessutom kan styva flexibla kort böjas och anpassas till de böjda ytorna inuti fordonet, vilket möjliggör bättre utrymmesutnyttjande. Medicintekniska produkter behöver ofta rymma flera elektroniska komponenter och sensorer inom begränsat utrymme. Användningen av styva flexibla kort möjliggör en mer kompakt design av medicintekniska produkter, vilket sparar utrymme. Till exempel, i implanterbara medicinska instrument kan styva flexibla kort böjas och flexas för att anpassa sig till instrumentets form och etablera tillförlitliga anslutningar med andra komponenter. Som ett resultat kan medicinska instrument bättre anpassa sig till patientens interna miljö och ge noggrann medicinsk övervakning och behandling. Styva flexibla kort är mycket populära för sin utmärkta tillförlitlighet och hållbarhet. Dessa kort genomgår specialbehandling och har egenskaper som vibrationstålighet, slagtålighet och högtemperaturbeständighet. Detta gör styva flexibla kort mycket lämpliga för tillämpningar som kräver hög tillförlitlighet och stabilitet, såsom flyg- och rymdteknik, medicintekniska produkter och industriella styrsystem. Styva flexibla kort kan också fungera under tuffa miljöförhållanden, såsom hög luftfuktighet, extrema temperaturer och kemisk korrosion, utan att förlora prestanda eller orsaka fel. Efter att ha diskuterat fördelarna, låt oss titta på nackdelarna med styva flexibla kort.Traditionella styva kort kan inte uppfylla kraven för bärbara enheter eftersom de måste anpassa sig till kroppens krökning och rörelser. Styva flexibla kort kan böjas, vikas och rullas för att passa formen på handleden, armen eller andra kroppsdelar. Detta gör bärbara enheter mer bekväma och minskar utrymmet som upptas på kroppen. Inom fordonselektronik är rumslig effektivitet en av nyckelfaktorerna. Användningen av styva flexibla kort möjliggör mer kompakta fordonselektroniska moduler, vilket frigör mer utrymme för andra funktioner och design. Till exempel, på bilens instrumentbräda kan styva flexibla kort ansluta olika instrument och displayer på ett kompakt sätt, vilket minskar utrymmeskravet för kablage. Dessutom kan styva flexibla kort böjas och anpassas till de böjda ytorna inuti fordonet, vilket möjliggör bättre utrymmesutnyttjande. Medicintekniska produkter behöver ofta rymma flera elektroniska komponenter och sensorer inom begränsat utrymme. Användningen av styva flexibla kort möjliggör en mer kompakt design av medicintekniska produkter, vilket sparar utrymme. Till exempel, i implanterbara medicinska instrument kan styva flexibla kort böjas och böjas för att anpassa sig till instrumentets form och etablera tillförlitliga anslutningar med andra komponenter. Som ett resultat kan medicinska instrument bättre anpassa sig till patientens inre miljö och ge noggrann medicinsk övervakning och behandling. Stela flexibla kort är mycket populära för sin utmärkta tillförlitlighet och hållbarhet. Dessa kort genomgår specialbehandling och har egenskaper som vibrationstålighet, slagtålighet och högtemperaturbeständighet. Detta gör stela flexibla kort mycket lämpliga för tillämpningar som kräver hög tillförlitlighet och stabilitet, såsom flyg- och rymdteknik, medicintekniska produkter och industriella styrsystem. Stela flexibla kort kan också fungera under tuffa miljöförhållanden, såsom hög luftfuktighet, extrema temperaturer och kemisk korrosion, utan att förlora prestanda eller orsaka fel. Efter att ha diskuterat fördelarna, låt oss titta på nackdelarna med stela flexibla kort.Traditionella styva kort kan inte uppfylla kraven för bärbara enheter eftersom de måste anpassa sig till kroppens krökning och rörelser. Styva flexibla kort kan böjas, vikas och rullas för att passa formen på handleden, armen eller andra kroppsdelar. Detta gör bärbara enheter mer bekväma och minskar utrymmet som upptas på kroppen. Inom fordonselektronik är rumslig effektivitet en av nyckelfaktorerna. Användningen av styva flexibla kort möjliggör mer kompakta fordonselektroniska moduler, vilket frigör mer utrymme för andra funktioner och design. Till exempel, på bilens instrumentbräda kan styva flexibla kort ansluta olika instrument och displayer på ett kompakt sätt, vilket minskar utrymmeskravet för kablage. Dessutom kan styva flexibla kort böjas och anpassas till de böjda ytorna inuti fordonet, vilket möjliggör bättre utrymmesutnyttjande. Medicintekniska produkter behöver ofta rymma flera elektroniska komponenter och sensorer inom begränsat utrymme. Användningen av styva flexibla kort möjliggör en mer kompakt design av medicintekniska produkter, vilket sparar utrymme. Till exempel, i implanterbara medicinska instrument kan styva flexibla kort böjas och böjas för att anpassa sig till instrumentets form och etablera tillförlitliga anslutningar med andra komponenter. Som ett resultat kan medicinska instrument bättre anpassa sig till patientens inre miljö och ge noggrann medicinsk övervakning och behandling. Stela flexibla kort är mycket populära för sin utmärkta tillförlitlighet och hållbarhet. Dessa kort genomgår specialbehandling och har egenskaper som vibrationstålighet, slagtålighet och högtemperaturbeständighet. Detta gör stela flexibla kort mycket lämpliga för tillämpningar som kräver hög tillförlitlighet och stabilitet, såsom flyg- och rymdteknik, medicintekniska produkter och industriella styrsystem. Stela flexibla kort kan också fungera under tuffa miljöförhållanden, såsom hög luftfuktighet, extrema temperaturer och kemisk korrosion, utan att förlora prestanda eller orsaka fel. Efter att ha diskuterat fördelarna, låt oss titta på nackdelarna med stela flexibla kort.Medicintekniska produkter behöver ofta rymma flera elektroniska komponenter och sensorer inom begränsat utrymme. Användningen av styva flexibla kort möjliggör en mer kompakt design av medicintekniska produkter, vilket sparar utrymme. Till exempel, i implanterbara medicinska instrument kan styva flexibla kort böjas och flexas för att anpassa sig till instrumentets form och etablera tillförlitliga anslutningar med andra komponenter. Som ett resultat kan medicinska instrument bättre anpassa sig till patientens interna miljö och ge noggrann medicinsk övervakning och behandling. Styva flexibla kort är mycket populära för sin utmärkta tillförlitlighet och hållbarhet. Dessa kort genomgår specialbehandling och har egenskaper som vibrationstålighet, slagtålighet och högtemperaturbeständighet. Detta gör styva flexibla kort mycket lämpliga för tillämpningar som kräver hög tillförlitlighet och stabilitet, såsom flyg- och rymdteknik, medicintekniska produkter och industriella styrsystem. Styva flexibla kort kan också fungera under tuffa miljöförhållanden, såsom hög luftfuktighet, extrema temperaturer och kemisk korrosion, utan att förlora prestanda eller orsaka fel. Efter att ha diskuterat fördelarna, låt oss titta på nackdelarna med styva flexibla kort.Medicintekniska produkter behöver ofta rymma flera elektroniska komponenter och sensorer inom begränsat utrymme. Användningen av styva flexibla kort möjliggör en mer kompakt design av medicintekniska produkter, vilket sparar utrymme. Till exempel, i implanterbara medicinska instrument kan styva flexibla kort böjas och flexas för att anpassa sig till instrumentets form och etablera tillförlitliga anslutningar med andra komponenter. Som ett resultat kan medicinska instrument bättre anpassa sig till patientens interna miljö och ge noggrann medicinsk övervakning och behandling. Styva flexibla kort är mycket populära för sin utmärkta tillförlitlighet och hållbarhet. Dessa kort genomgår specialbehandling och har egenskaper som vibrationstålighet, slagtålighet och högtemperaturbeständighet. Detta gör styva flexibla kort mycket lämpliga för tillämpningar som kräver hög tillförlitlighet och stabilitet, såsom flyg- och rymdteknik, medicintekniska produkter och industriella styrsystem. Styva flexibla kort kan också fungera under tuffa miljöförhållanden, såsom hög luftfuktighet, extrema temperaturer och kemisk korrosion, utan att förlora prestanda eller orsaka fel. Efter att ha diskuterat fördelarna, låt oss titta på nackdelarna med styva flexibla kort.

The drawbacks of rigid-flex board

Trots att det finns många fördelar är tillverkningsprocessen för flexibla kretskort komplex. Jämfört med traditionella styva kretskort kräver tillverkning av styva flexibla kretskort högre tekniska krav och specialiserad tillverkningsutrustning. Detta kan resultera i en dyrare och mer tidskrävande tillverkningsprocess. Dessutom involverar tillverkningen av styva flexibla kretskort flera processer och kombinationen av olika material, vilket kan öka svårigheten med kvalitetskontroll under tillverkningsprocessen. Låt oss kortfattat förstå produktionsprocessen för styva flexibla kretskort, och när vi väljer en tillverkare bör vi välja en som har både FPC-produktionsutrustning och PCB-produktionsutrustning. Först ritar elektronikingenjörerna kretsen och konturerna av styva flexibla kretskort enligt kraven. Därefter skickas ritningarna till produktionstillverkaren, där CAM-ingenjörerna bearbetar filerna. För det tredje producerar kortets produktionslinje de nödvändiga styva flexibla kretskorten, och PCB-produktionslinjen producerar de nödvändiga kretskorten. För det fjärde, efter att de flexibla och styva korten har producerats, limmas de sömlöst samman med en lamineringsmaskin, enligt kraven som anges i ritningarna. Slutligen, genom en serie detaljerade processer, tillverkas slutprodukten, det flexibla och styva kombinerade kortet. Vid tillverkningsprocessen av styva flexibla kort är det nödvändigt att välja och hantera olika typer av material. Till exempel använder flexibla delar vanligtvis polyimidfilm (PI) som substrat, medan styva delar kan använda FR4 eller andra styva substrat. Detta innebär att förstå och välja olika materialegenskaper för att säkerställa att de kan vara kompatibla och fungera tillförlitligt tillsammans i tillverkningsprocessen och den slutliga tillämpningen. Styva flexibla kort består vanligtvis av flera materiallager, inklusive laminerade kombinationer av styva och flexibla delar. Under tillverkningsprocessen krävs exakta laminerings- och bindningssteg för att säkerställa vidhäftning och anslutningskvalitet mellan olika materiallager. Detta kan innebära användning av precisionsbindningsutrustning och kontroll av lamineringsparametrar för att säkerställa tillförlitlighet och konsistens mellan varje lager. Kortets flexibilitet kommer från dess förmåga att böjas och anpassa sig till önskad form. Under tillverkningsprocessen krävs exakta böjnings- och formningsoperationer för att säkerställa att kortet bibehåller sin elektriska prestanda och tillförlitlighet efter böjning. Detta kan innebära användning av specialutrustning och formar, samt exakta kontrollparametrar, för att undvika överdriven stress och skador. Under tillverkningsprocessen av styva flexibla kort blir även ledningsdragning och kretsdesign mer komplex. På grund av den flexibla delens böjnings- och vikningsförmåga måste begränsningar för kretsvägar och ledningsregler beaktas.Konstruktörer måste bestämma de optimala vägarna för kretsanslutningar och följa begränsningarna för minsta böjningsradie för att säkerställa tillförlitlighet och stabilitet hos kretsanslutningarna. Strikt kvalitetskontroll och testning krävs i tillverkningsprocessen för kort. På grund av kombinationen av flera material och lager ökar utmaningarna med kvalitetskontroll. Tillverkare måste säkerställa kvaliteten i varje tillverkningssteg, såsom materialbearbetning, lamineringskvalitet, noggrannhet vid böjning och formning samt tillförlitlighet hos kretsanslutningar. Detta kan kräva användning av högprecisionsdetekteringsutrustning och tekniker, såsom röntgeninspektion, infraröd detektion och elektrisk prestandatestning. Stela flexibla kort har vissa begränsningar i vissa designhänseenden, vilket kan vara en anledning för vissa att ogilla dem. Till exempel har stela flexibla kort vissa begränsningar för kopplingsregler, särskilt vid kretsanslutningar och signalöverföring. Dessutom har stela flexibla kort ofta begränsningar för minsta böjningsradie, vilket innebär att kurvbegränsningar måste beaktas under designprocessen. Dessa begränsningar kan innebära utmaningar för vissa specifika tillämpningar och innovativa designer, vilket kräver att konstruktörer noggrant väger för- och nackdelar under designprocessen. På grund av komplexiteten i design och tillverkning av styva flexibla kort kan det vara mer utmanande att reparera och byta ut dem. Om ett kort inte fungerar som det ska eller behöver bytas ut kan det kräva att specialiserade tekniker engageras för reparation. Dessutom, på grund av den unika designen och anpassningen av styva flexibla kort, kan längre reparationstider och högre kostnader uppstå.vilket kräver att konstruktörer noggrant väger för- och nackdelar under designprocessen. På grund av komplexiteten i design och tillverkning av styva flexibla kort kan det vara mer utmanande att reparera och byta ut dem. Om ett kort inte fungerar som det ska eller behöver bytas ut kan det kräva att specialiserade tekniker engageras för reparation. Dessutom, på grund av den unika designen och anpassningen av styva flexibla kort, kan längre reparationstider och högre kostnader uppstå.vilket kräver att konstruktörer noggrant väger för- och nackdelar under designprocessen. På grund av komplexiteten i design och tillverkning av styva flexibla kort kan det vara mer utmanande att reparera och byta ut dem. Om ett kort inte fungerar som det ska eller behöver bytas ut kan det kräva att specialiserade tekniker engageras för reparation. Dessutom, på grund av den unika designen och anpassningen av styva flexibla kort, kan längre reparationstider och högre kostnader uppstå.

Användningsområden för styv-flexibel skiva

Stela flexibla kort har ett brett användningsområde, såsom avancerade smartphones som iPhone, avancerade Bluetooth-hörlurar (som kräver signalöverföring över avstånd), smarta bärbara enheter, robotar, drönare, böjda skärmar, avancerad industriell styrutrustning, flyg- och rymdsatelliter med mera. I takt med att smarta enheter fortsätter att utvecklas mot högre integration, lättviktsdesign och miniatyrisering, och med de nya kraven på personlig produktion som Industri 4.0 medför, erbjuder stela flexibla kort både stabiliteten hos stela kort och möjligheten att monteras tredimensionellt, vilket gör dem mycket lovande. År 2019 var den globala marknadsstorleken för stela flexibla kort cirka 1,66 miljarder USD, vilket endast motsvarade cirka 2,8 % av den totala kretskortsmarknaden. Produkter som smartphones, trådlösa hörlurar, drönare, bilar, AR/VR-enheter etc. upplevde dock alla de högsta tillväxttakterna under 2019. Med det ökande antalet efterföljande applikationer är rigid-flex-kort fortfarande en av de mest lovande produkterna med tillväxtpotential under 2020. Det uppskattas att det globala marknadsvärdet för rigid-flex-kort kommer att nå 2,3 miljarder USD år 2022, vilket motsvarar cirka 3,3 % av det globala produktionsvärdet för kretskort. Mobila enhetsapplikationer var den största marknaden för mjukvaru- och hårdvarukort under 2019 och stod för cirka 43 % av den totala marknaden för integrerade mjukvaru- och hårdvarukort. Applikationer som kameralinser, skärmsignalanslutningar och batterimoduler för smartphones har avsevärt ökat efterfrågan på integrerade mjukvaru- och hårdvarukort. I synnerhet har tillämpningen av smartphonekameralinser sett en betydande ökning av efterfrågan på grund av trenden med smartphones med flera kameror bland olika varumärken. Denna ökning av både kvantitet och genomsnittligt enhetspris för integrerade mjukvaru- och hårdvarukort kommer att bidra till en högre andel på marknaden för mobila enhetsapplikationer. Utvecklingen av integrerade kort för mobiltelefonlinser med mjukvara och hårdvara drivs huvudsakligen av de lätta, tunna och högdensitetskraven för smartphonelinser, vilka alla kräver användning av integrerade kort med mjukvara och hårdvara. Dessutom tas faktorer som placeringsposition, orientering, signalstörningar, värmeavledning och specifikationskrav i beaktande. Dessutom använder vissa objektiv en periskopliknande strukturdesign på grund av kraven på optisk zoom, vilket ytterligare förvärrar de stränga utrymmesbegränsningarna för smartphonelinser. Som ett resultat har olika formfaktorer uppstått när det gäller utseende, vilket ställer strängare krav på integrerade kort med mjukvara och hårdvara och utökar deras tillämpningsområde.
