I denna era av snabba tekniska framsteg blir elektroniska enheter mindre, lättare och mer flexibla, vilket gör dem alltmer bekväma att bära med sig. Mitt i denna innovationsvåg har flexibla kretskortsteknik (PCB) framstått som en avgörande komponent. Dess flexibilitet gör det möjligt för konstruktörer att integrera fler funktioner och anslutningar inom komplexa och begränsade utrymmen. Därför kan man säga att flexibla kretskort är den enda lösningen för att möta kraven på miniatyrisering och mobilitet i elektroniska produkter. För många människor är dock flexibla kretskort fortfarande ett relativt okänt koncept. Den här artikeln tar dig med på en snabb resa för att bekanta dig med flexibla kretskort och inse deras betydelse i modern design av elektroniska enheter. Flexibla kretskort är inte bara en teknik; de är en viktig drivkraft bakom innovation och framsteg inom elektroniska enheter. Låt oss utforska den fascinerande världen av flexibla kretskort tillsammans! Först och främst kommer vi att ge en detaljerad förklaring av definitionen och de grundläggande begreppen för flexibla kretskort för att hjälpa alla att få en heltäckande förståelse.

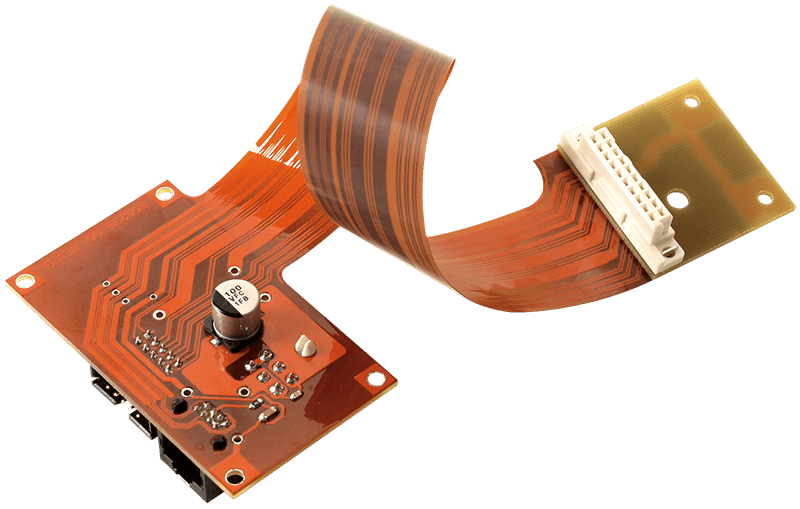

Flexibelt kretskort (PCB, Flexible Printed Circuit Board) är en typ av kretskort tillverkat av flexibla basmaterial. Det använder ett flexibelt substrat, såsom polyimid (PI) eller polyester (PET), istället för den styva kortbas som används i traditionella kretskort. Flexibla basmaterial är vanligtvis högtemperaturbeständiga och har god flexibilitet, såsom polyimid (PI) eller polyetylennaftalat (PEN). Det flexibla substratet gör att kretskortet kan arbeta i former som böjning, vikning och vridning. "FPC" är förkortningen för Flexible Printed Circuit, även känd som "Flex PCB" inom branschen. FPC är en typ av kretskort tillverkat av flexibla isoleringsmaterial. Det är högt ansett för sin lätta, tunna formfaktor och exceptionella egenskaper som flexibilitet och vikbarhet. FPC möjliggör betydande storleksminskning i elektroniska produkter, vilket möter den växande efterfrågan på högdensitets-, miniatyriserade och mycket tillförlitliga enheter. Flexibelt kretskort (FPC) är en teknik som har sitt ursprung i USA på 1970-talet för utveckling av rymdraketteknik. Det är en typ av tryckt krets tillverkad av polyesterfilm eller polyimid som basmaterial, kännetecknad av hög tillförlitlighet och utmärkt flexibilitet. Genom att bädda in kretsdesignen på en flexibel och tunn plastfolie kan många precisionskomponenter staplas i smala och begränsade utrymmen, vilket bildar en flexibel krets som kan böjas. Denna typ av krets kan böjas, vikas, vara lätt, kompakt, har god värmeavledning och är enkel att installera, vilket bryter igenom traditionella sammankopplingstekniker. I strukturen av flexibla kretsar är de inblandade materialen isolerande filmer, ledare och lim. Flexibla kretskort består av ett eller flera lager av tunnfilmsmaterial, med ledande lager eller kretsar belagda på de områden där kretsanslutningar krävs. Dessa ledande lager är vanligtvis gjorda av kopparfolie och formas till önskade kretsmönster genom processer som kemisk etsning eller mekanisk avisolering. Flexibla kretskort kan också inkludera kretskomponenter, kontakter och andra elektroniska element. När vi har förstått definitionen och de grundläggande begreppen för flexibla kretskort, låt oss prata om de vanliga typerna av flexibla kretskort.

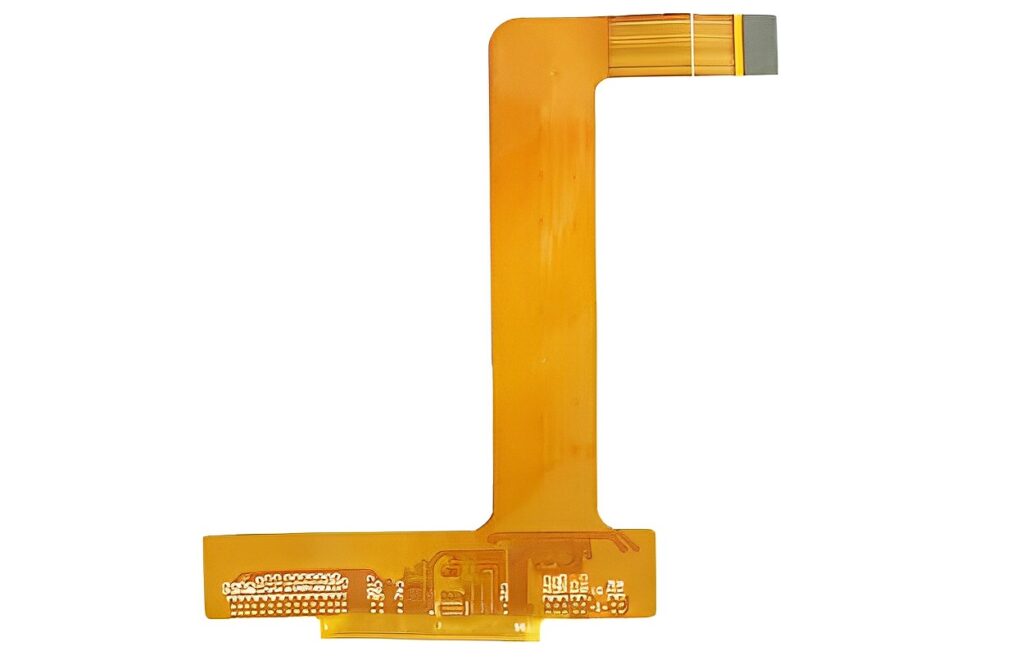

Enkelsidigt flex-kretskort (FPC)
Kretsen på ett enkelsidigt flexibelt kort är vanligtvis placerad på ena sidan och använder kopparfolie som ledande lager. Det erforderliga kretsmönstret kan skapas genom kemisk etsning eller mekaniska borttagningsmetoder. På det flexibla substratet kan skyddande lager eller täcklager läggas till för att förbättra kretsens stabilitet och hållbarhet. Enkelsidiga flexibla kort används ofta i lågkomplexa och enkla applikationer, särskilt i scenarier som kräver böjning och kompakta designer. De kan användas i olika elektroniska enheter såsom bärbara datorer, mobiltelefoner, digitalkameror, skrivare, fordonselektronik med mera. På grund av deras fördelar med flexibilitet och kompakt design har enkelsidiga flexibla kort ett brett användningsområde i produkter som prioriterar lättvikt, flexibilitet och tillförlitlighet. Det är viktigt att notera att, på grund av att bara ha en sida tillgänglig för kretsdragning, har enkelsidiga flexibla kort lägre kretstäthet och funktionell integration.
Dubbelsidigt flex-kretskort (FPC)
Ett dubbelsidigt flexibelt kort består av två flexibla substratlager som omsluter kretsskikt. Dessa kretsskikt kan vara gjorda av kopparfolie, som formas till önskad krets och anslutningspunkter genom processer som etsning, stansning och elektroplätering. Dessa substrat tål böjning och sträckning samtidigt som kretsens integritet bibehålls. Båda sidor av ett dubbelsidigt flexibelt kort har kretsskikt, vilket möjliggör kretsdragning och komponentmontering på både topp- och bottenytor. Detta gör dubbelsidiga flexibla kort mer flexibla och integrerade jämfört med enkelsidiga flexibla kort. De kan uppnå fler kretsanslutningar och funktionella moduler i små utrymmen samtidigt som de uppfyller kraven på hög densitet och kompakthet. Dubbelsidiga flexibla kort används ofta inom olika områden. De finns vanligtvis inom konsumentelektronik, fordonselektronik, medicintekniska produkter, flyg- och rymdindustrin och andra industrier där högre kretstäthet, tillförlitlighet och flexibilitet krävs. Design- och tillverkningskraven för dubbelsidiga flexibla kort är höga, vilket involverar överväganden som substratval, kretsdesign, processkontroll och tillförlitlighetstestning.
Flerskikts flex-kretskort (FPC)
Ett flexibelt flerskiktskort är en typ av kretskort som består av flera lager av flexibelt basmaterial. Det kombinerar flexibiliteten hos flexibla kretskort med strukturen hos flerskiktskort, vilket ger både böjnings- och vikningsmöjligheterna hos flexibla kretskort och högre kretstäthet och komplexitet. Flexibla flerskiktskort består vanligtvis av tre eller fler flexibla lager, som vart och ett innehåller kretsspår och komponenter. Dessa lager är elektriskt anslutna via sammankopplingshål (vias). Viorna kan fyllas med koppar genom elektrokemisk avsättning eller inkludera metallnitar för att uppnå sammankopplingen mellan kretslagren. Speciella tekniker och processer krävs vid design och tillverkning av flexibla flerskiktskort. Konstruktörer måste beakta kretslayout, staplingsordning och signalintegritet mellan flexibla lager för att säkerställa kretsarnas normala drift och stabilitet. Flexibla flerskiktskort spelar en viktig roll inom många tillämpningsområden, särskilt inom områden som kräver kretsanslutningar med hög densitet, storleksbegränsningar och hög tillförlitlighet. De används ofta i bärbara enheter, medicinska instrument, fordonselektronik, flyg- och rymdteknik och konsumentelektronik. Fördelarna med flexibla flerskiktskort inkluderar flexibilitet, tunnhet, god slagtålighet, hög kretstäthet och stark motståndskraft mot störningar. De ger större frihet och tillförlitlighet för innovativa elektroniska produktdesigner, samtidigt som de förbättrar produkternas övergripande prestanda och tillförlitlighet.

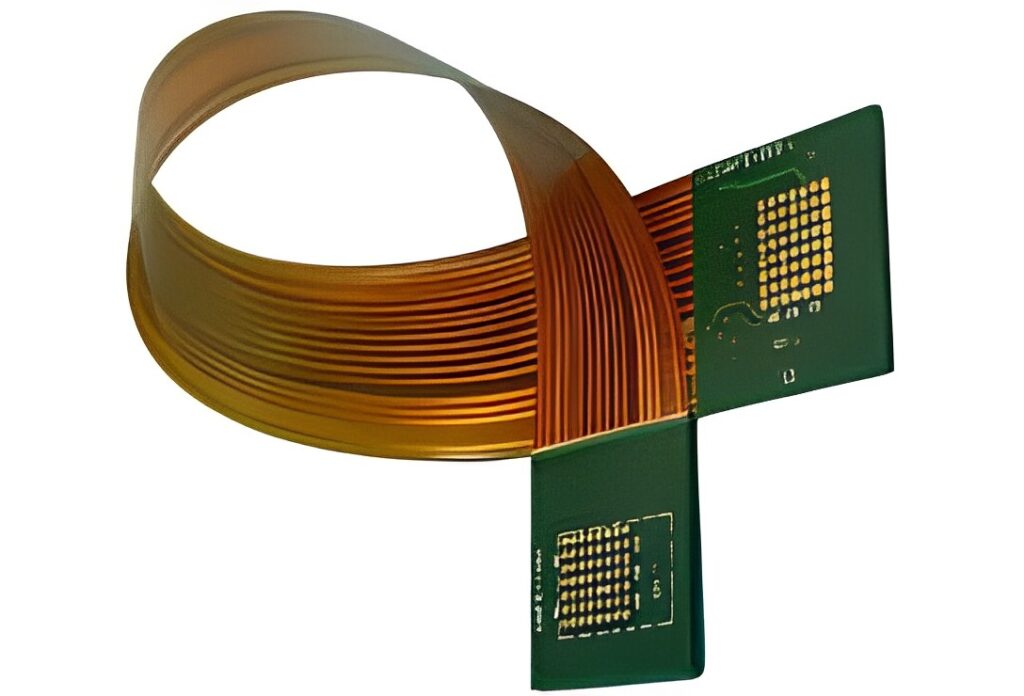

Ett rigid-flex-PCB är en typ av kretskort som kombinerar egenskaperna hos rigida och flexibla kort. Det består av rigida och flexibla lager, vilket möjliggör kretsanslutningar genom vikning, böjning eller vridning. Det rigid-flex-PCB:t kombinerar fördelarna med både rigida och flexibla kort och erbjuder flexibilitet, tillförlitlighet och lämplighet för applikationer som kräver komplexa layouter och tredimensionella konstruktioner. Rigid-flex-PCB:er består vanligtvis av material som FR-4 för de rigida lagren och polyimid eller polyester för de flexibla lagren. De rigida lagren är vanligtvis placerade i endera änden eller i mitten av kretskortet för att ge stöd och skydd för kretskomponenterna, medan de flexibla lagren är placerade i kontaktområdena eller sektionerna som kräver böjning. Härnäst kommer vi att berätta hur man designar flexibla kretskort.
Hur man designar flex-PCB?
Designen av ett flexibelt kretskort baseras på kretsschemat, med målet att uppnå den önskade funktionaliteten som kretskonstruktören föreställt sig. De viktigaste stegen i designprocessen kretsar kring layoutdesignen, där flera faktorer beaktas för att säkerställa designens effektivitet och tillförlitlighet. Här är en detaljerad förklaring av processen som är involverad i design av flexibla kretskort. Mål med layoutdesign: Layoutdesignen av ett flexibelt kretskort syftar till att översätta kretsschemat till en faktisk kretskortslayout som uppfyller kretskonstruktörens funktionella krav. Genom korrekt placering och sammankoppling säkerställs korrekt sammankoppling och signalöverföring mellan kretskomponenter. Extern anslutningslayout: Vid layoutdesign måste layouten för externa anslutningar beaktas, inklusive in-/utgångsgränssnitt, kraftanslutningar, kommunikationsgränssnitt etc. Positionerna och routingen av dessa externa anslutningspunkter bör underlätta anslutning till andra system eller enheter. Optimering av intern komponentlayout: Vid design av flexibel kretskort är det avgörande att optimera layouten för interna elektroniska komponenter. Att arrangera komponenternas positioner för att minimera kretsstorlek och komplexitet maximerar kretstillförlitlighet och prestanda. Optimering av metallspår och via-layout: Flexibel kretskortsdesign innebär också att optimera layouten för metallspår och vias. Metallbanornas banor bör optimeras för att säkerställa signalöverföringens kvalitet och tillförlitlighet. Placering och layout av vias måste ta hänsyn till kretsanslutningarna mellan lagren och säkerställa deras tillförlitlighet och prestanda. Elektromagnetiskt skydd: Vid design av flexibla kretskort bör lämpliga elektromagnetiska skyddsåtgärder vidtas för att minimera effekten av extern elektromagnetisk störning på kretsen. Detta inkluderar korrekt jordningslayout, användning av skärmningslager och jordplan för att minska elektromagnetisk strålning och känslighet. Värmeavledningsfrågor: Värmeavledningsfrågor måste beaktas vid design av flexibla kretskort. Korrekt design och placering av värmeavledningsområden säkerställer effektiv värmeavledning vid drift med hög effekt, vilket undviker kretsfel på grund av överhettning. Tillämpning av CAD-verktyg: För komplexa flexibla kretskortsdesigner används ofta datorstödd design (CAD) verktyg för att hjälpa till i processen. Dessa verktyg tillhandahåller olika funktioner såsom layoutdesign, routingplanering och signalintegritetsanalys, vilket förbättrar designnoggrannhet och effektivitet. Genom noggrann design av flexibla kretskort kan kretsprestanda optimeras, produktionskostnader sparas och tillförlitlig krets- och värmeavledningsprestanda säkerställas. Designprocessen måste beakta faktorer som funktionella krav, layoutoptimering, signalintegritet, elektromagnetiskt skydd,och värmeavledning, vilket säkerställer konstruktionens tillförlitlighet och stabilitet.Tillämpningar av Flex PCB
De unika egenskaperna hos flexibla kretskort har gjort dem flitigt använda inom olika branscher och tillämpningsområden. Här är några viktiga tillämpningsområden för flexibla kretskort: Bärbar teknik: Flexibla kretskort (PCB) spelar en avgörande roll inom bärbar teknik. Med sin lätta och flexibla natur kan flexibla kretskort sömlöst anpassa sig till kroppens kurvor samtidigt som de tillhandahåller nödvändiga kretsanslutningar och funktionalitetsstöd. Exempel inkluderar smartklockor, hälsoövervakningsenheter och smarta bärbara enheter. Fordonselektronik: Flexibla kretskort blir allt viktigare inom fordonselektronik. På grund av begränsat utrymme och många kurvor i bilar kan flexibla kretskort effektivt utnyttja utrymmet samtidigt som de uppfyller komplexa kretsanslutningskrav. De spelar en nyckelroll i fordonsnavigationssystem, underhållningssystem i bilen, karosseristyrenheter och instrumentpaneler. Medicintekniska produkter: Flexibla kretskort hittar omfattande tillämpningar inom medicinteknisk industri. Flexibiliteten hos dessa kretskort gör att de kan anpassa sig till komplexa former av medicinsk utrustning samtidigt som de tillhandahåller stabila och tillförlitliga kretsanslutningar. De används bland annat i medicinska bilddiagnostiska enheter, pacemakers, implanterbara sensorer och bioövervakningsenheter. Flyg- och rymdindustrin: Användningen av flexibla kretskort inom flygindustrin ökar. Flyg- och rymdtillämpningar ställer strikta krav på vikt och utrymme, och den lätta och flexibla naturen hos flexibla kretskort gör dem till ett idealiskt val. De används i flygkontrollsystem, satellitkommunikationsutrustning, flyginstrument och interna kretsar i rymdfarkoster. Andra industrier: Förutom sektorer används flexibla kretskort även inom många andra områden. De används till exempel i konsumentelektronikprodukter som surfplattor, smartphones, vikbara skärmar och flexibla skärmar. Dessutom spelar de viktiga roller inom industriell automation, militär och försvar, kommunikationsenheter och sakernas internet (IoT). Sammantaget är tillämpningsområdet för flexibla kretskort omfattande och täcker alla branscher som kräver flexibla kretsanslutningar och miniatyriserade designer. De uppfyller inte bara kraven från moderna elektroniska enheter på flexibilitet och tillförlitlighet utan ger också fler möjligheter till innovativa produktdesigner. Med fortsatta tekniska framsteg kommer tillämpningsområdena för flexibla kretskort att fortsätta att expandera och diversifieras.Framtida trender för flex-PCB
Flexibelt kretskort, som en innovativ elektronisk teknik, utvecklas och går ständigt framåt. Här är några framtida trender för flexibla kretskort, som ger insikter i dess potentiella utvecklingsriktningar. Med framsteg inom materialvetenskap och nanoteknik kan vi förvänta oss framväxten av nya material med speciella egenskaper och anpassningsförmåga för tillverkning av flexibla kretskort. Dessa material kan inkludera vikbara, självläkande, hög värmeledningsförmåga och höghållfasta material, vilket förbättrar prestandan och tillförlitligheten hos flexibla kretskort. En av de viktigaste egenskaperna hos flexibla kretskort är dess böjnings- och vikningsförmåga. I framtiden, med ytterligare framsteg inom vikbar teknik, kan vi förutse bredare tillämpningar av flexibla kretskort inom områden som vikbara elektroniska enheter och bärbara enheter. Detta kommer att leda till mer flexibla, bärbara och multifunktionella elektroniska produkter. Med den snabba utvecklingen av sakernas internet (IoT) och smarta enheter ökar också efterfrågan på flexibla kretskort. Framtida flexibla kretskort kommer att fokusera mer på att förbättra intelligens och integration för att möta kraven från komplexa och starkt integrerade elektroniska system. Detta inkluderar integration av sensorer, RF-antenner, energiuppsamlare och flexibla displayer. Framtida flexibla kretskort kommer att fortsätta att utvecklas mot mindre och tunnare formfaktorer. I takt med att elektroniska enheter trendar mot miniatyrisering och mikroskala, kommer flexibla kretskort att spela en avgörande roll för att elektroniska komponenter ska kunna anpassas till mindre utrymmen och dimensionskrav. Detta kommer att driva innovation och tekniska framsteg inom flexibla kretskort. Miljömedvetenhet och hållbar utveckling får stor uppmärksamhet. Framtida tillverkning av flexibla kretskort kommer att betona miljövänlighet och hållbarhet. Detta inkluderar användning av miljövänliga material, införande av energieffektiva tillverkningsprocesser och främjande av tillämpningen av cirkulära ekonomiska modeller. Sammanfattningsvis kommer de framtida trenderna för flexibla kretskort att visa upp fler innovationer och genombrott inom materialframsteg, vikbar teknik, intelligens, miniatyrisering och hållbar utveckling. Detta kommer att ge större flexibilitet, tillförlitlighet och prestanda till designen av elektroniska enheter, vilket driver teknisk utveckling och innovation inom olika branscher.
Genom den här bloggartikeln har vi lärt oss en viktig läxa. Vi hoppas att det här blogginlägget har varit till hjälp för dig och gett dig en omfattande förståelse och inspiration gällande flexibla kretskort. Tack för att du läste! Om du har några frågor eller feedback är du välkommen att kontakta oss . Vi önskar dig framgång i världen av flexibla kretskort!
